Messsystem-Auswertung
11.1.5 Weiterführende Informationen und Details
Regelkreise und Messsysteme
Zweistufige Geberauswertung
Basic-Geberauswertung
Bosch Rexroth AG R911398020 _Ausgabe 03
Bei Rexroth-Gehäusemotoren mit Motorgeberdatenspeicher wer‐
den die grundlegenden Geber-Konfigurationseinstellungen auto‐
matisch vorgenommen!
Für den Betrieb von Antrieben im geschlossenen Regelkreis sind Messsyste‐
me erforderlich, um den aktuellen Zustand der zu regelnden physikalischen
Größe, den sog. Istwert, messtechnisch zu erfassen.
Folgende Antriebs-Regelkreise werden unterschieden:
● Drehmoment-/Kraftregelkreis
→ Istwert über Auswertung des Strommesssystems und Umrechnung
● Geschwindigkeitsregelkreis
→ Istwert über Auswertung des Lagemesssystems und Ableitung nach
der Zeit
● Lageregelkreis
→ Istwert über Auswertung des Lagemesssystems
Die Signale bzw. Informationen eines angeschlossenen Gebers werden über
eine Basisauswertung ("ENCoderBasic") in einem normierten Format (SIII
Encoder- Profile) bereitgestellt und über eine erweiterte funktionspezifische
Auswertung ("ENCoderExtended" "Geber 1/Motorgeber" bzw. "Geber 2") in
eine gewichtete Position umgerechnet. Die Lageauswertung für alle Geber‐
funktionen erfolgt im Zeitabstand von 125 µs (Geschwindigkeitsreglertakt).
● Stufe 1, Basic-Geberauswertung:
Bildung der ungewichteten Geberrohposition (S-0-0600.x.21 und
S-0-0600.x.22)
● Stufe 2, Extended-Geberauswertung:
Bildung gewichteter Positionen für die Anzeige und die Achsregelung
(Sercos-Lagewichtungsformat oder inkrementelles Positionswichtungs‐
format).
Für die Achsregelung wird eine Position in einem hochaufgelös‐
ten, gewichteten Positionsformat gebildet.

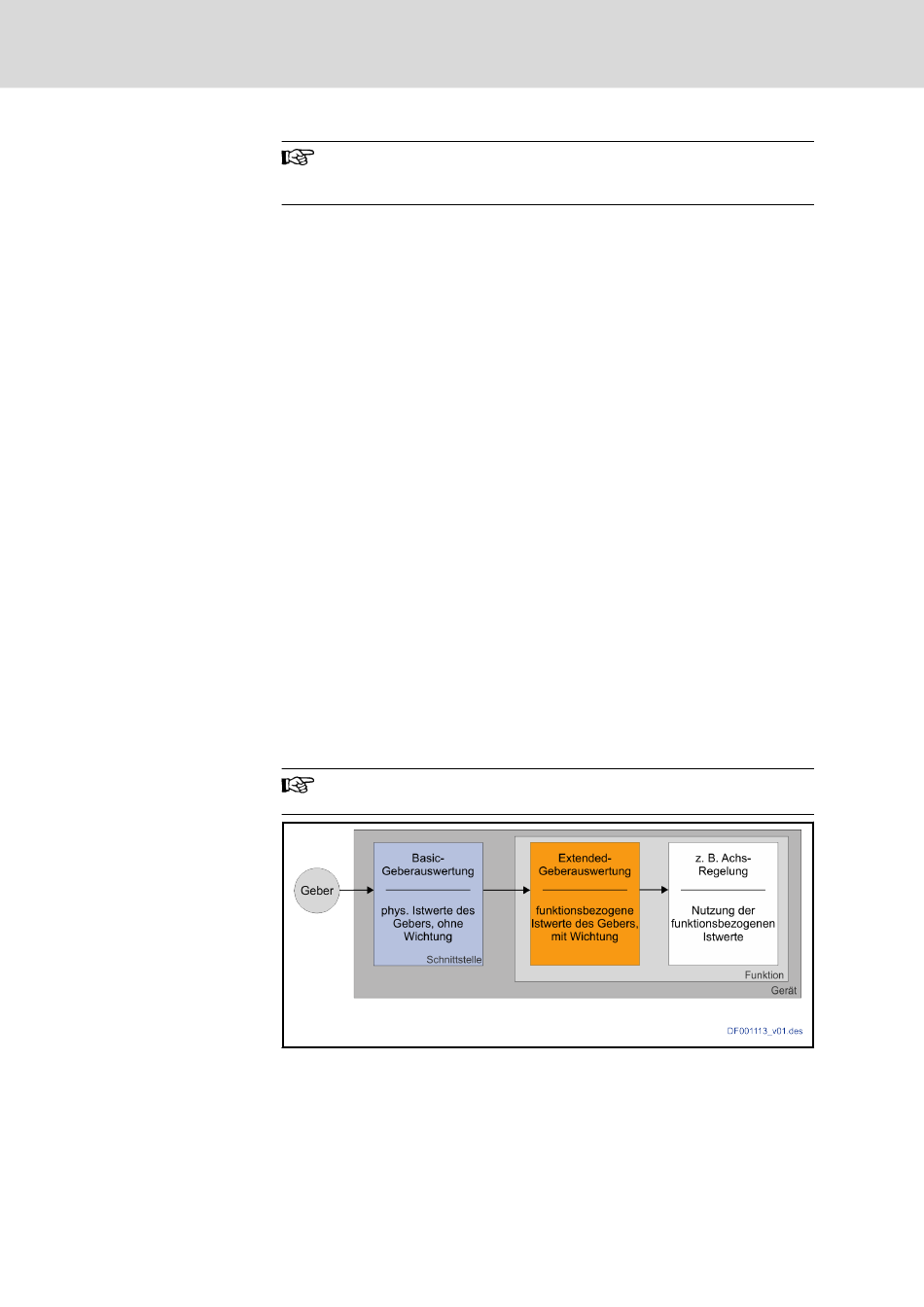

Abb. 11-5: Prinzip der Geberauswertung nach Sercos III encoder profile
Durch die Basic-Geberauswertung (ENCB) werden die Lageinformationen ei‐
nes physikalischen Gebers auf das normierte SIII-Encoder-Profile umgesetzt.
Die Auswertung ist bezogen auf die Geberschnittstelle bzw. den Steckplatz
des Gebers.
