ctrlX DRIVE Runtime AXS-V-02 Funktionen
Rückspeisender Versorger
* Optional kann ein freier digitaler Eingang am Versorger als
OFF-Eingang verwendet werden (Zuweisung über
S-0-1720.0.150, Bit 0). Wurde dies gemacht, dann gilt: Ist der
OFF-Eingang nicht angeschlossen bzw. unterbrochen, bleibt
das Statusbit 5 von S-0-1720.0.2 auf 0.
OM Betriebsmodus
PM Parametriermodus
ZK Zwischenkreis

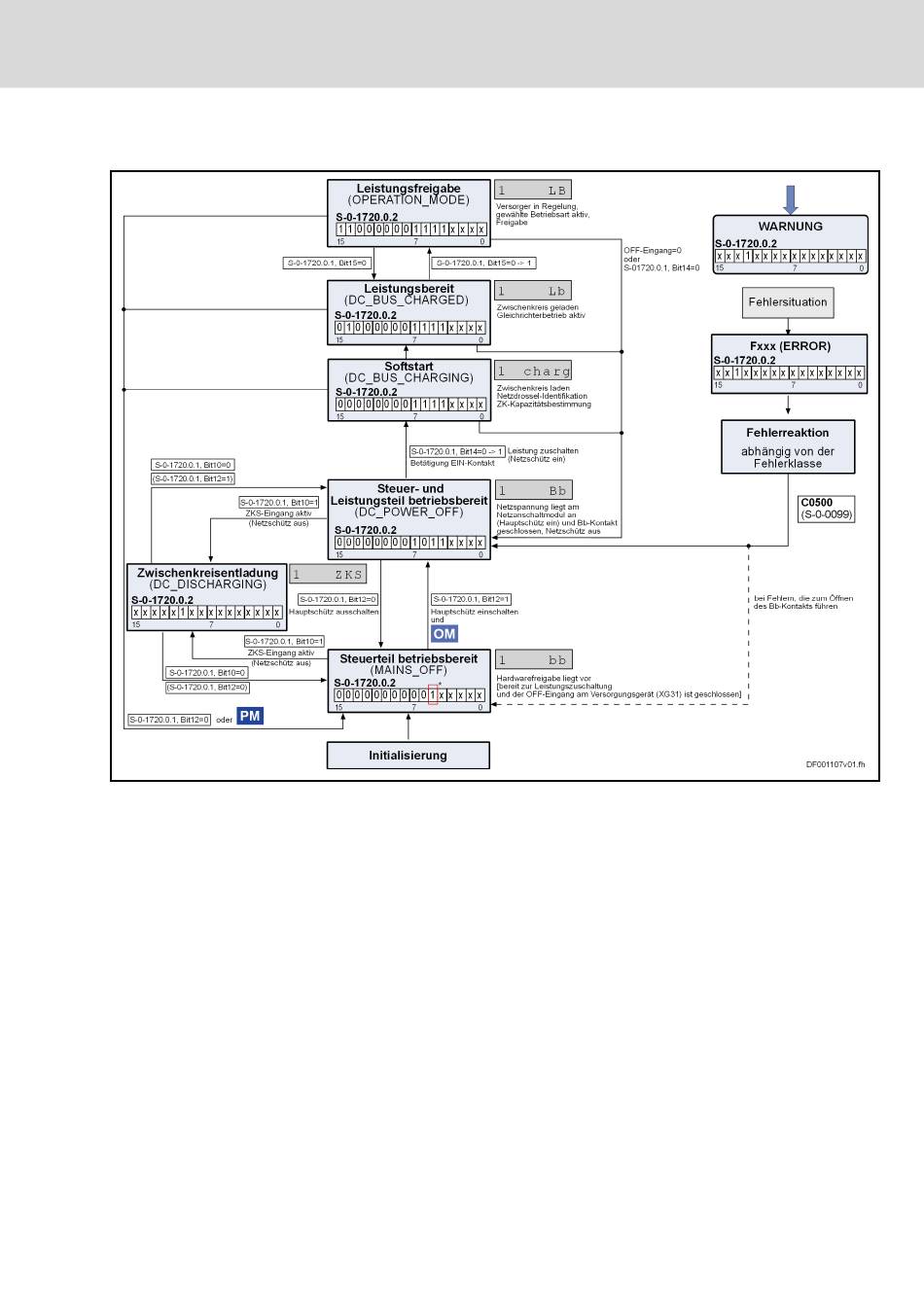

Abb. 4-17: Gerätesteuerung beim rückspeisenden Versorger (Netzwechselrich‐
ter State Machine)
Wenn die State Machine nicht über die Führungskommunikation angesteuert
werden soll, kann ein automatischer Hochlauf parametriert werden:
P-0-0860, Umrichter-Konfiguration: Bit 17/16 = 10
Gerätebasiswissen und State Machines
