ctrlX DRIVE Runtime AXS-V-02 Funktionen
Verbindungsart
Gerätemodell
Führungskommunikation
EtherCAT
ctrlX DRIVE
Sercos
ctrlX DRIVE mit
EtherCAT
ctrlX CORE
5.3.4 Gerätemodell wählen
2. Verbindungsart auswählen
3. Geräte zur Verbindung auswählen
Verbindungstyp
Ethernet over EtherCAT(EoE) mit IP-Routing
Panel über USB
Direkt (EtherCAT abgeschaltet)
Switchport
TwinCAT ADS
Rexroth Steuerung (MLC, MTX)
netSWITCH/NRTPlug
Fremdsteuerung mit IP-Routing
Direkt
Panel über USB
Panel über USB
Ethernet over EtherCAT (EoE) mit IP-Routing
Switchport
Tab. 5-1: Gerätemodellvarianten mit unterschiedlichen Verbindungsarten
Im ersten Schritt des Assistenten kann das Gerätemodell ausgewählt wer‐
den. Je nachdem, welche Schnittstellen das Modell bietet, wird die Auswahl
im nächsten Schritt gestaltet.

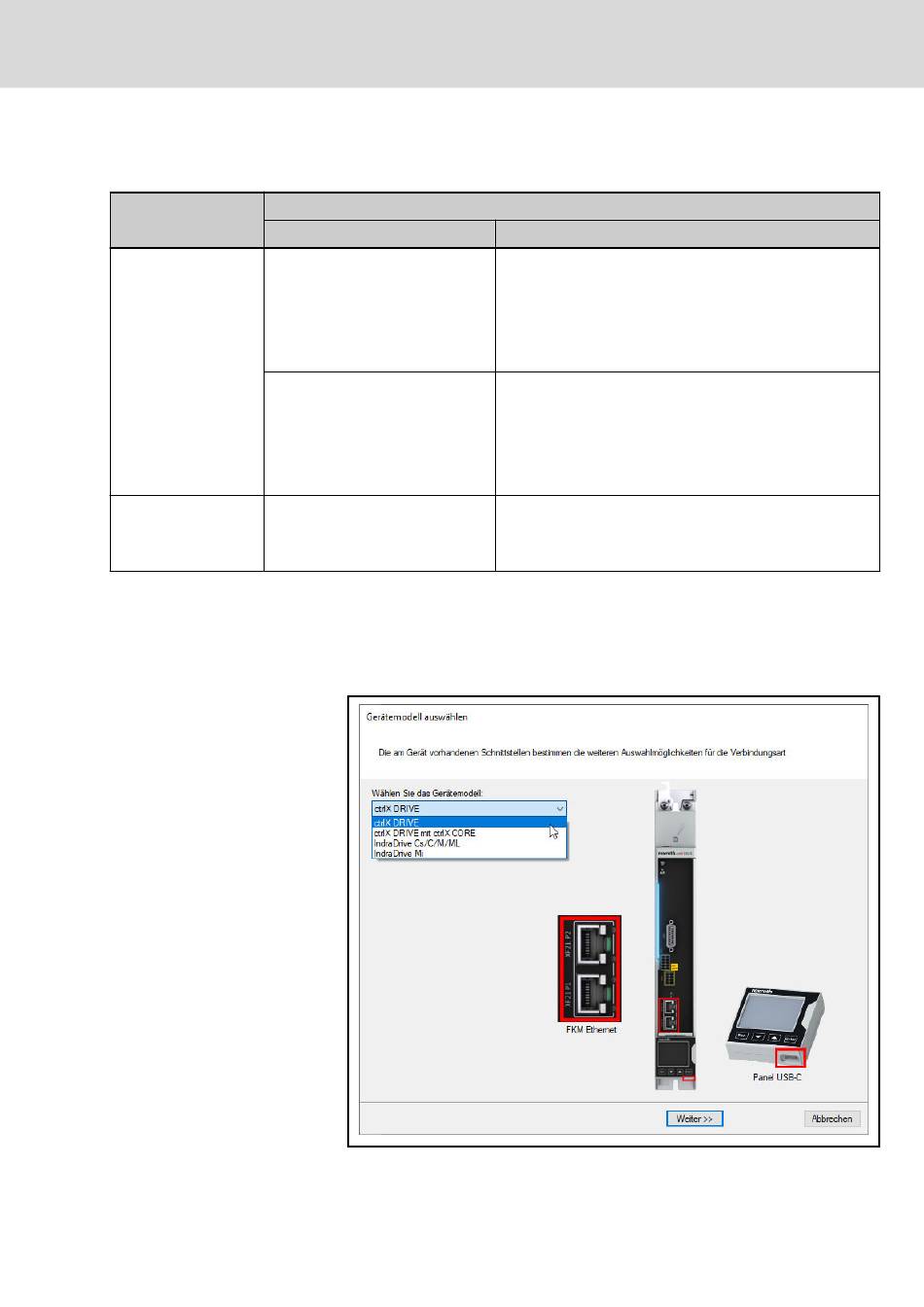

Abb. 5-4: Gerätemodell auswählen
Inbetriebnahme (Assistenten)
R911398020 _Ausgabe 03 Bosch Rexroth AG
57/243
