Leistungsversorgung
Bosch Rexroth AG R911398020 _Ausgabe 03
Bb Betriebsbereitschaft
F Sicherung
LB Leistungsbereitschaft
Pin x Digitaler Eingang
XLI Netzanschaltkomponente
XMD Wechselrichter (2-Achs)
XMS Wechselrichter (1-Achs)
XVR Versorgungsgerät (rückspeisend)

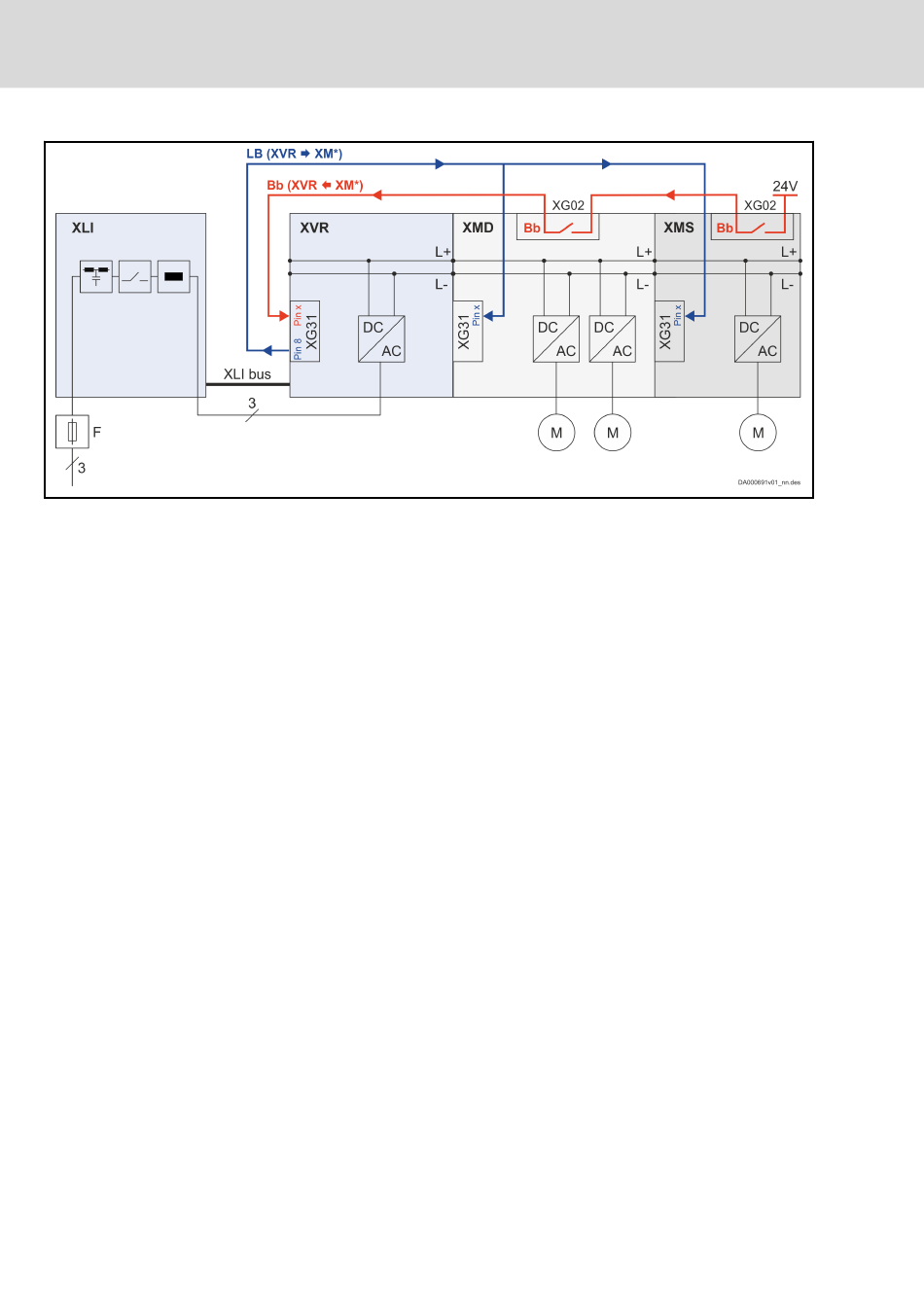

Abb. 9-9: Achsverbund mit Informationsaustausch via digitale Ein-/Ausgänge
bei XVR
ctrlX DRIVE Runtime AXS-V-02 Funktionen
