Kommunikation, Führungskommunikation
7.5.2 Weiterführende Informationen und Details

Merkmale

Allgemeine Merkmale

Anzeigeelemente

Sercos Diagnose LED
Bosch Rexroth AG R911398020 _Ausgabe 03
● Standard Sercos Diagnose Trace
● Übertragungsrate 100 Mbit/s
● Zyklischer Datenaustausch von Soll- und Istwerten mit exakter Zeitäqui‐
distanz
● Datenübertragung über Ethernet-Kabel (CAT5e-Kupfer)
● Servicekanal für Parametrierung und Diagnose
● Freie Konfiguration der Telegramminhalte
● Synchronisation zwischen Sollwert-Wirkzeitpunkt und Messzeitpunkt der
Istwerte aller an einem Ring befindlichen Geräte
● Gesamtsynchronisation aller angeschlossenen Geräte
Im ctrlX DRIVE wird eine Diagnose-LED entsprechend der Sercos Spezifika‐
tion umgesetzt, siehe auch "ctrlX DRIVE Projektierungsbeschreibung", Mat.-
Nr. R911390470.

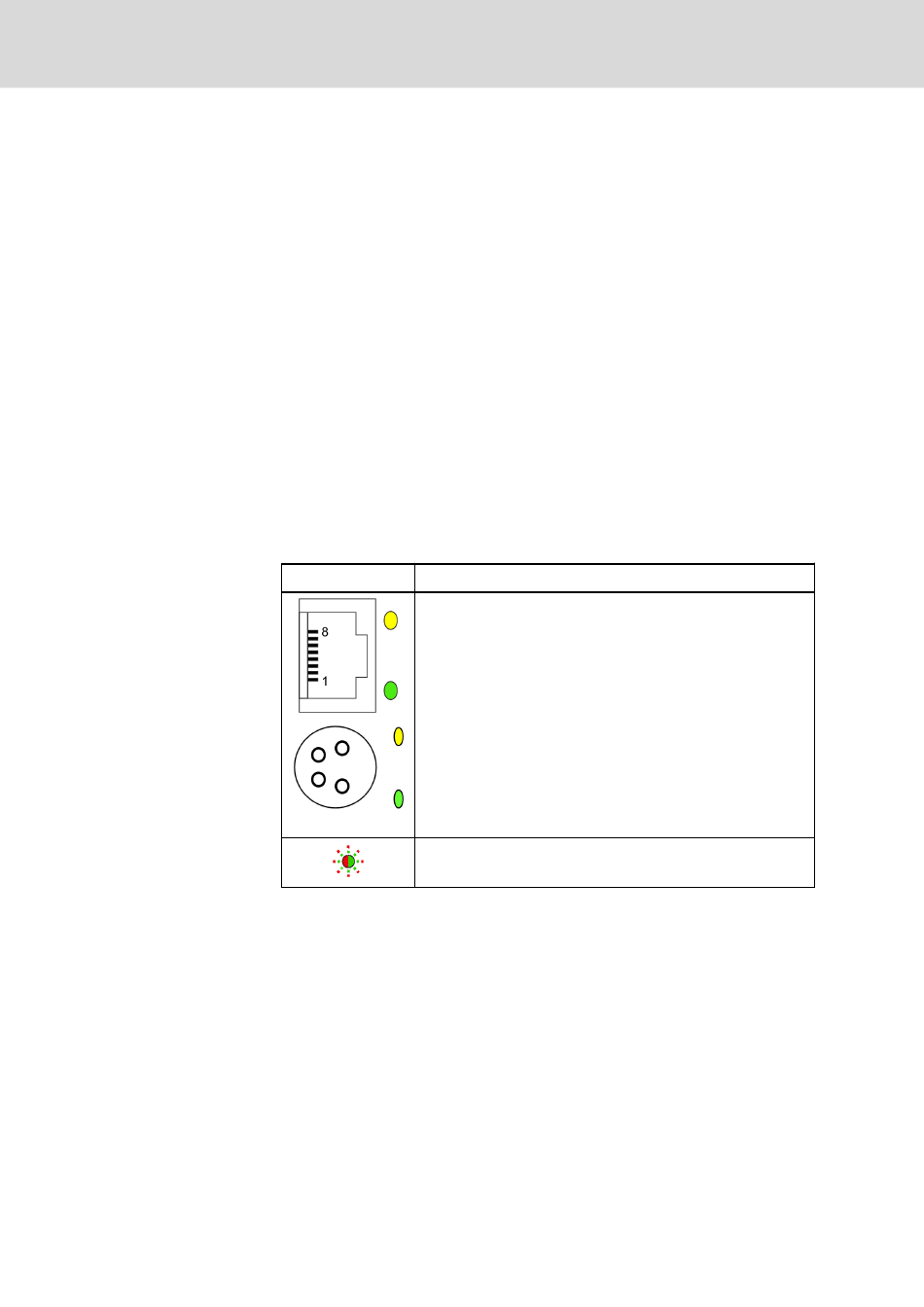

LED Bedeutung
Port-LED, 1 × gelb, 1 × grün
Sonderprodukt
Diagnose-LED, mehrfarbig
Tab. 7-3: Anzeigeelemente
Die Anzeige der LEDs ist abhängig vom Feldbus-System.
