Unterstützte Messsysteme
Multiturngeber
Geberanschluss

Inbetriebnahme

Bosch Rexroth AG R911398020 _Ausgabe 03
● EnDat02 (digitale EnDat2.2-Schnittstelle und Sinussignale 1Vss; es wird
jedoch nur die dig. Schnittstelle ausgewertet!)
● EnDat22 (nur digitale EnDat2.2-Schnittstelle)
EnDat2.2-Geber mit batteriegepufferter Multiturn-Speicherfunktion werden
nicht unterstützt.
Wegen der störungssensiblen, hohen Datenübertragungsfrequenz von
8 MHz wird empfohlen die elektrischen Verbindungen der Herstellerfirma zu
verwenden und die zugehörigen Montage-Empfehlungen zu beachten.
Ein Datenspeicherbereich für Anwenderdaten ist geberseitig ver‐
fügbar.
Wenn die verwendete Geberschnittstelle zugeordnet und der Geber mit
EnDat2.2-Schnittstelle ausgewählt wurde dann werden beim Umschalten von
CM in den Parametriermodus (PM) die geberspezifischen Daten und Merk‐
male aus dem Geberdatenspeicher automatisch in das Regelgerät geladen.

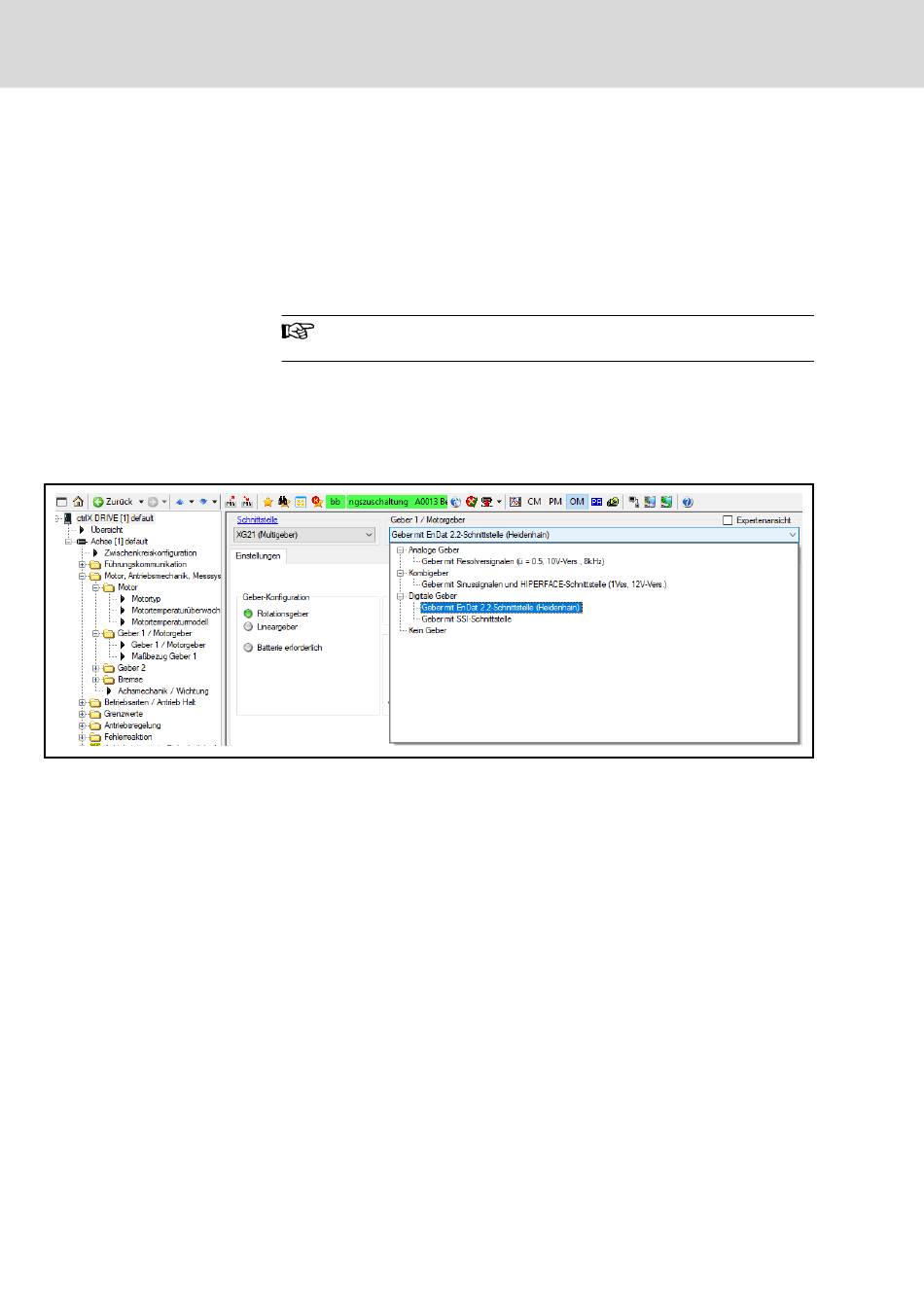

Abb. 12-14: Auswahl der Geberschnittstelle und des digitalen Gebers im
ctrlX DRIVE Engineering-Dialog, Beispiel "EnDat2.2-Geber"
Im Geber-Basisdialog werden die Eigenschaften des EnDat2.2-Gebers ange‐
zeigt.
Abhängig vom maximalen Verfahrbereich der Achse und dem Absolutgeber‐
bereich des Gebers wird die Möglichkeit der Auswertbarkeit als Absolutgeber
angezeigt.
