4.2 Schalter – Einstellungen
●
Die Schalter Stellung wird nur im Einschaltmoment gelesen, nachträgliche
Änderungen werden daher nicht erkannt !
●
Über LSS/LMT vorgenommene Programmierungen werden im
Einschaltmoment auf die Defaulteinstellungen (Node-ID = 1, 500 kBaud)
zurückgesetzt, wenn die Schaltereinstellung

4.2.1 Node-ID

● LA-/LP-System
Die Node-ID wird über zwei HEX-Drehschalter gemäß der Steckerbelegung
eingestellt. Jede eingestellte Adresse darf nur einmal im CAN-Bus vergeben
werden.
- Beide HEX-Drehschalter = 0: LMT- bzw. LSS-Dienste aktiv
- Einer der beiden HEX-Drehschalter ≠ 0: Schaltereinstellung aktiv
● LMP-System
Die Node-ID wird über einen 8-poligen DIP-Schalter gemäß der Steckerbelegung
eingestellt. Jede eingestellte Adresse darf nur einmal im CAN-Bus vergeben
werden.
- 8-poliger DIP-Schalter = 0: LMT- bzw. LSS-Dienste aktiv
-poliger DIP-Schalter ≠ 0: Schaltereinstellung aktiv

4.2.2 Baudrate

● LA-/LP-System
Die Baudrate wird über einen HEX-Drehschalter gemäß der Steckerbelegung
eingestellt.
- Beide HEX-Drehschalter = 0: LMT- bzw. LSS-Dienste aktiv
- Einer der beiden HEX-Drehschalter ≠ 0: Schaltereinstellung aktiv
●
LMP-System
Die Baudrate wird über einen 3-poligen DIP-Schalter gemäß der Steckerbelegung
eingestellt.
- 8-poliger DIP-Schalter = 0: LMT- bzw. LSS-Dienste aktiv
- 8-poliger DIP-Schalter ≠ 0: Schaltereinstellung aktiv

4.3 Bus-Terminierung

Ist das Mess-System der letzte Teilnehmer im CAN-Segment, ist
der Bus durch einen externen Abschlusswiderstand von 121
Ohm zwischen CAN_H und CAN_L abzuschließen.

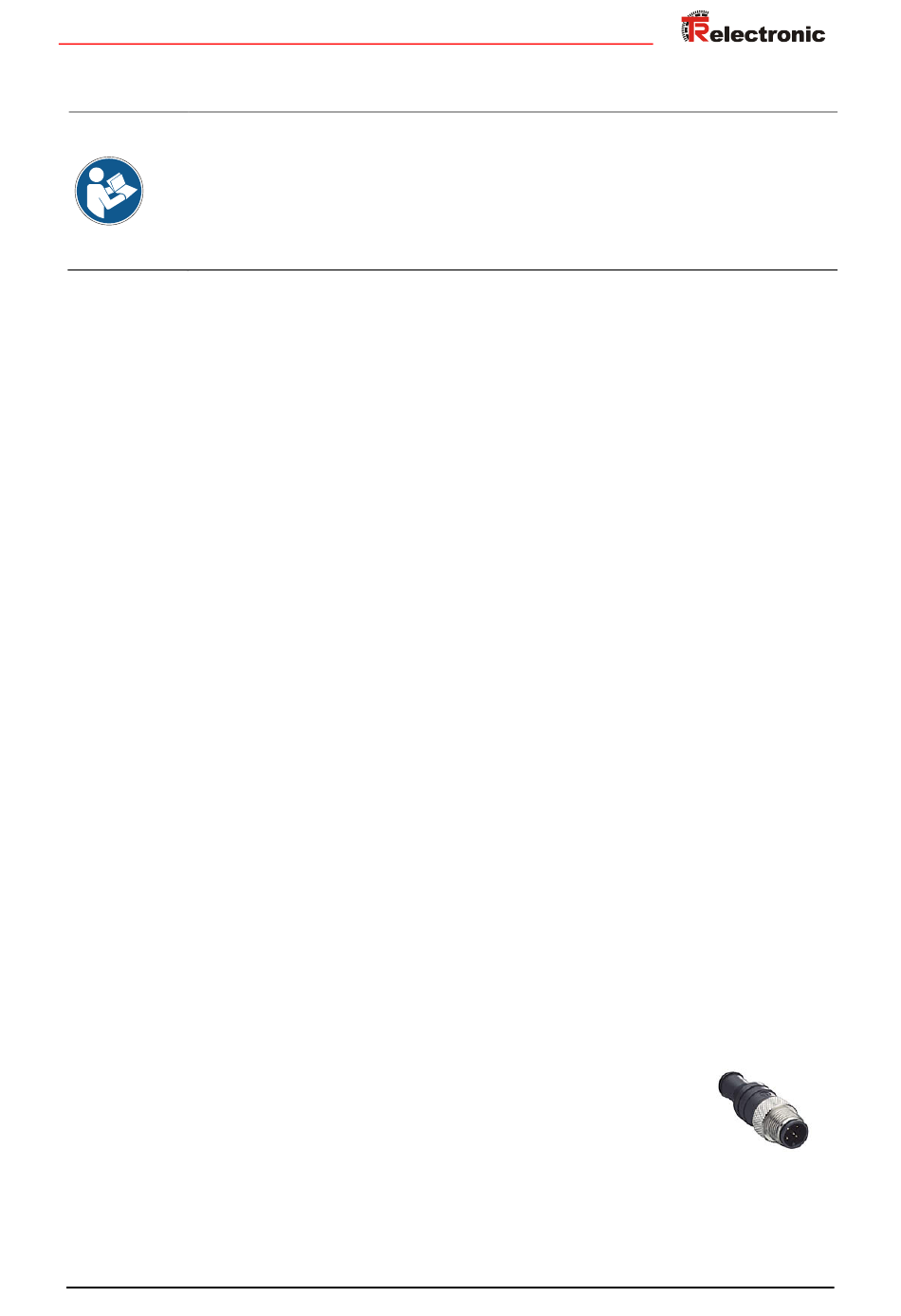

Der Bus-Abschluss kann auch von TR-Electronic bezogen
werden, Art.-Nr.: 62-000-1366 (M12-Stecker, A-kodiert, 120 Ω).
Printed in the Federal Republic of Germany
01/20/2017 TR - ELA - BA - DGB - 0016 - 04
≠
0 ist.
