S5>115H Handbuch
7.4

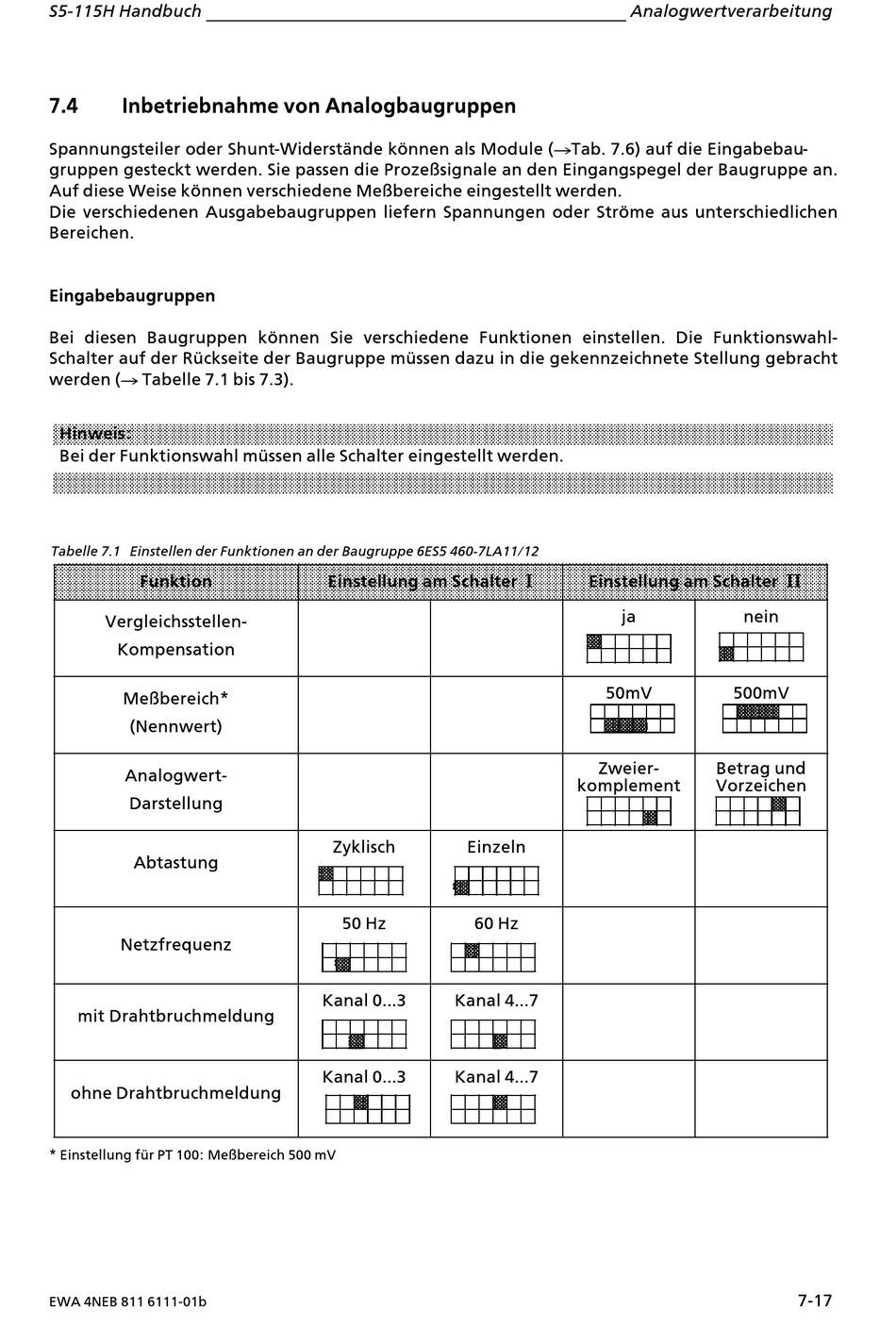

Inbetriebnahme von Analogbaugruppen

Spannungsteiler oder Shunt>Widerstßnde k'nnen als Module (ÆTab. 7.6) auf die Eingabebau>
gruppen gesteckt werden. Sie passen die Proze˚signale an den Eingangspegel der Baugruppe an.
Auf diese Weise k'nnen verschiedene Me˚bereiche eingestellt werden.
Die verschiedenen Ausgabebaugruppen liefern Spannungen oder Str'me aus unterschiedlichen
Bereichen.

Eingabebaugruppen

Bei diesen Baugruppen k'nnen Sie verschiedene Funktionen einstellen. Die Funktionswahl>
Schalter auf der RÂckseite der Baugruppe mÂssen dazu in die gekennzeichnete Stellung gebracht
werden (Æ Tabelle 7.1 bis 7.3).
Hinweis:
Bei der Funktionswahl mÂssen alle Schalter eingestellt werden.
Tabelle 7.1 Einstellen der Funktionen an der Baugruppe 6ES5 460>7LA11/12
Funktion
Vergleichsstellen>
Kompensation
Me˚bereich*
(Nennwert)
Analogwert>
Darstellung
Abtastung
Netzfrequenz
mit Drahtbruchmeldung
ohne Drahtbruchmeldung
* Einstellung fÂr PT 100: Me˚bereich 500 mV
EWA 4NEB 811 6111>01b
Einstellung am Schalter L
Zyklisch Einzeln
50 Hz 60 Hz
Kanal 0...3 Kanal 4...7
Kanal 0...3 Kanal 4...7
Analogwertverarbeitung
Einstellung am Schalter S
ja nein
50mV 500mV
Zweier> Betrag und
komplement Vorzeichen
7>17
