S5>115H Handbuch
2
Technische Beschreibung
In diesem Kapitel wird der Aufbau und die Arbeitsweise eines AG S5>115H mit Zubeh'r be>
schrieben.
2.1
Modularer Aufbau
Das AG S5>115H besteht aus verschiedenen funktionellen Einheiten, die Sie je nach Aufgaben>
stellung kombinieren k'nnen.
—
ÿ

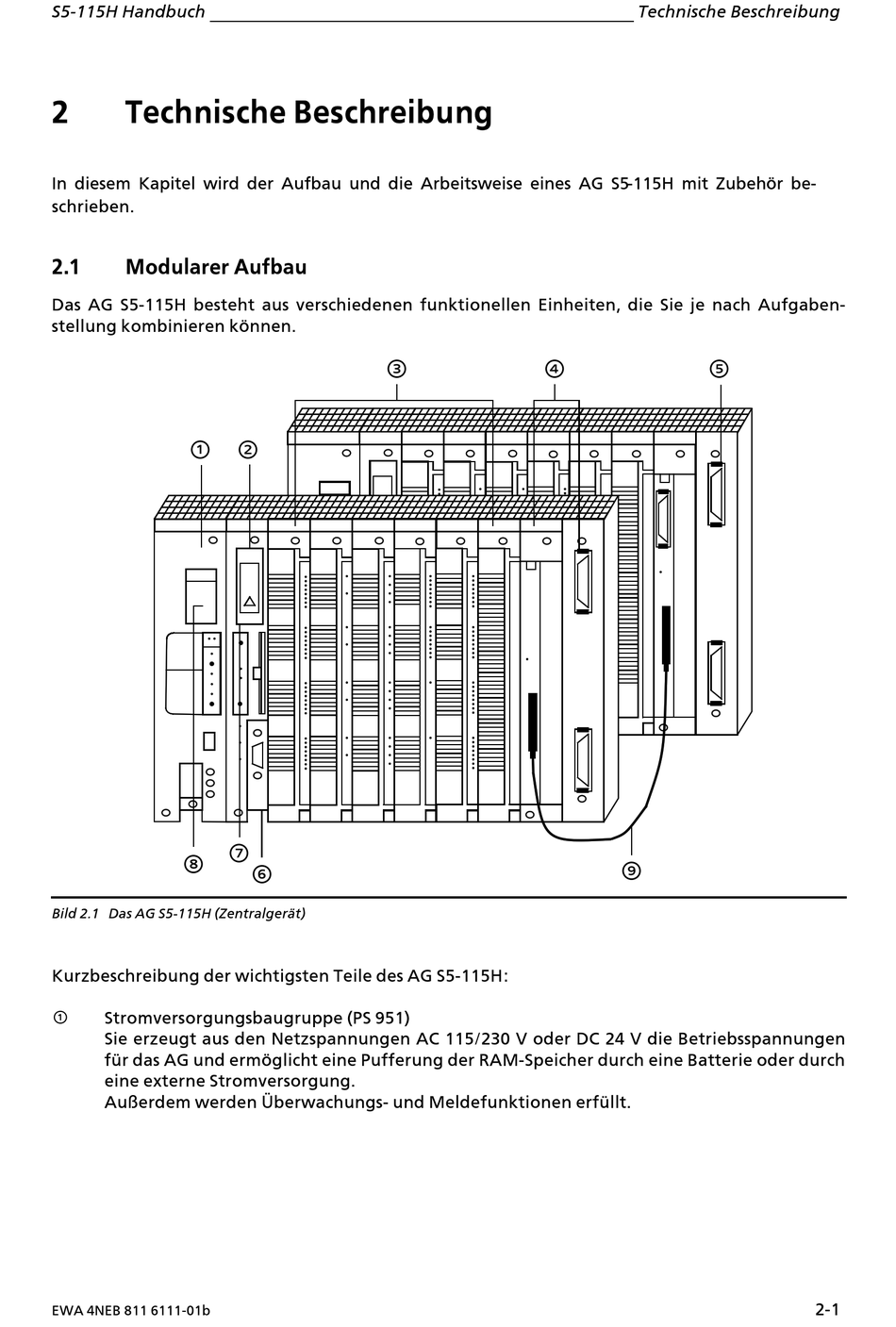

Bild 2.1 Das AG S5>115H (Zentralgerßt)
Kurzbeschreibung der wichtigsten Teile des AG S5>115H:
—
Stromversorgungsbaugruppe (PS 951)
Sie erzeugt aus den Netzspannungen AC 115/230 V oder DC 24 V die Betriebsspannungen
fÂr das AG und erm'glicht eine Pufferung der RAM>Speicher durch eine Batterie oder durch
eine externe Stromversorgung.
Au˚erdem werden eberwachungs> und Meldefunktionen erfÂllt.
EWA 4NEB 811 6111>01b
"
"
◊
÷
Technische Beschreibung
'
'
Ÿ
2>1
