Projektierung der E/A>Peripherie
4.2.1

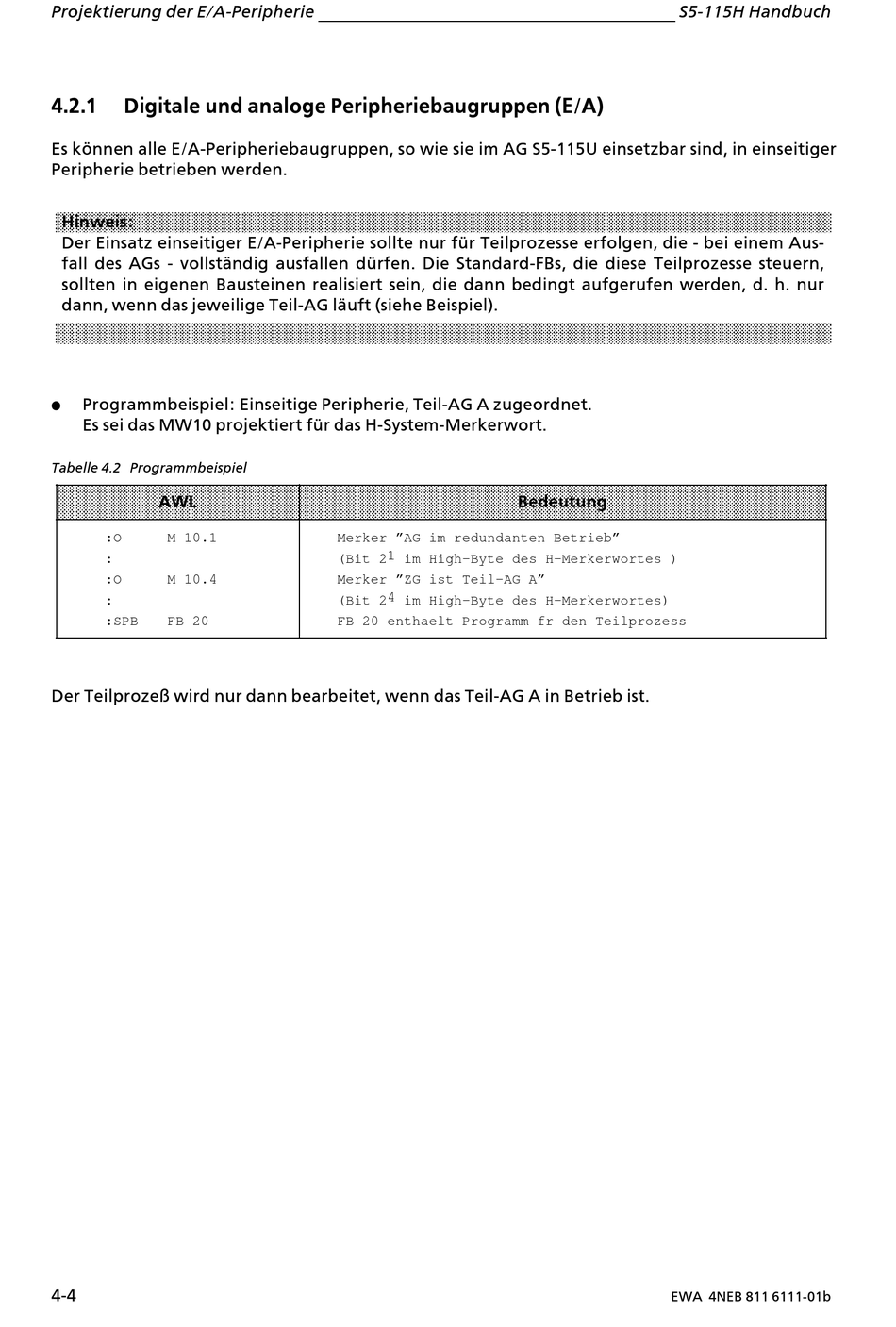

Digitale und analoge Peripheriebaugruppen (E/A)

Es k'nnen alle E/A>Peripheriebaugruppen, so wie sie im AG S5>115U einsetzbar sind, in einseitiger
Peripherie betrieben werden.
Hinweis:
Der Einsatz einseitiger E/A>Peripherie sollte nur fÂr Teilprozesse erfolgen, die > bei einem Aus>
fall des AGs > vollstßndig ausfallen dÂrfen. Die Standard>FBs, die diese Teilprozesse steuern,
sollten in eigenen Bausteinen realisiert sein, die dann bedingt aufgerufen werden, d. h. nur
dann, wenn das jeweilige Teil>AG lßuft (siehe Beispiel).
Programmbeispiel: Einseitige Peripherie, Teil>AG A zugeordnet.
f
Es sei das MW10 projektiert fÂr das H>System>Merkerwort.
Tabelle 4.2 Programmbeispiel
AWL
:O M 10.1
:
:O M 10.4
:
:SPB FB 20
Der Teilproze˚ wird nur dann bearbeitet, wenn das Teil>AG A in Betrieb ist.
4>4
Merker "AG im redundanten Betrieb"
(Bit 2 1 im High-Byte des H-Merkerwortes )
Merker "ZG ist Teil-AG A"
(Bit 2 4 im High-Byte des H-Merkerwortes)
FB 20 enthaelt Programm fr den Teilprozess
S5>115H Handbuch
Bedeutung
EWA 4NEB 811 6111>01b
