Fehlerdiagnose mit COM 115H
Teil AG A&B
FEHLERBLOCK NR:
Fehlerklasse
Fehler
Zeitstempel
F1
SUCHEN

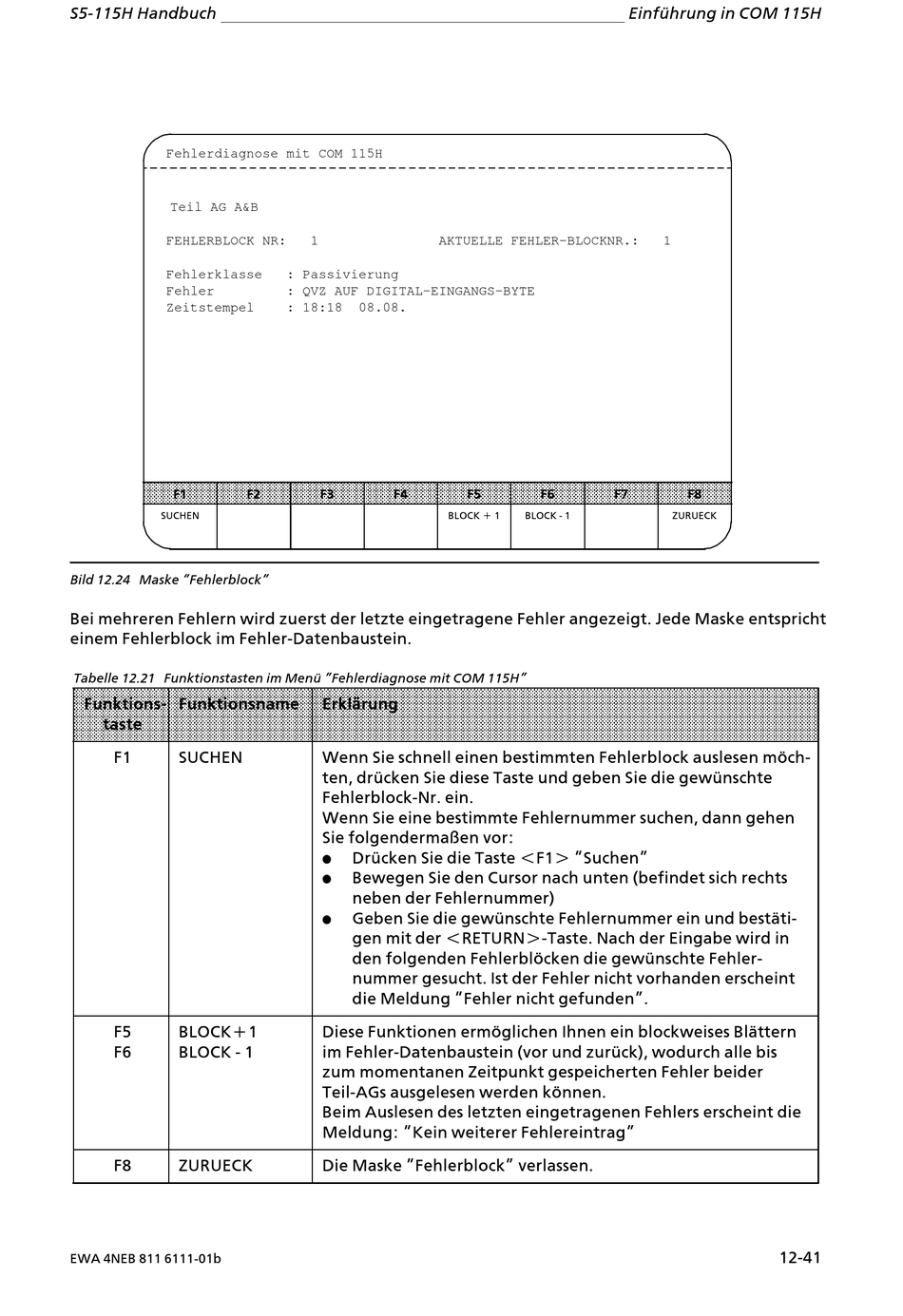

Bild 12.24 Maske ∫Fehlerblock∫
Bei mehreren Fehlern wird zuerst der letzte eingetragene Fehler angezeigt. Jede Maske entspricht
einem Fehlerblock im Fehler>Datenbaustein.
Tabelle 12.21 Funktionstasten im Men ∫Fehlerdiagnose mit COM 115H∫
Funktions>
Funktionsname
taste
F1
SUCHEN
F5
BLOCK+1
BLOCK > 1
F6
F8
ZURUECK
EWA 4NEB 811 6111>01b
1
: Passivierung
: QVZ AUF DIGITAL-EINGANGS-BYTE
: 18:18
08.08.
F2
F3
F4
Erklßrung
Wenn Sie schnell einen bestimmten Fehlerblock auslesen m'ch>
ten, drÂcken Sie diese Taste und geben Sie die gewÂnschte
Fehlerblock>Nr. ein.
Wenn Sie eine bestimmte Fehlernummer suchen, dann gehen
Sie folgenderma˚en vor:
f
DrÂcken Sie die Taste <F1> ∫Suchen∫
f
Bewegen Sie den Cursor nach unten (befindet sich rechts
neben der Fehlernummer)
f
Geben Sie die gewÂnschte Fehlernummer ein und bestßti>
gen mit der <RETURN>>Taste. Nach der Eingabe wird in
den folgenden Fehlerbl'cken die gewÂnschte Fehler>
nummer gesucht. Ist der Fehler nicht vorhanden erscheint
die Meldung ∫Fehler nicht gefunden∫.
Diese Funktionen erm'glichen Ihnen ein blockweises Blßttern
im Fehler>Datenbaustein (vor und zurÂck), wodurch alle bis
zum momentanen Zeitpunkt gespeicherten Fehler beider
Teil>AGs ausgelesen werden k'nnen.
Beim Auslesen des letzten eingetragenen Fehlers erscheint die
Meldung: ∫Kein weiterer Fehlereintrag∫
Die Maske ∫Fehlerblock∫ verlassen.
AKTUELLE FEHLER-BLOCKNR.:
F5
F6
BLOCK > 1
BLOCK + 1
EinfÂhrung in COM 115H
1
F7
F8
ZURUECK
12>41
