16.2.3 Digitale Eingßnge projektieren (COM 115H)
Nach Betßtigen der Softkeytasten <F2> ∫EAPROJ∫ und <F1> ∫DE∫ gelangen Sie in die Maske
∫Projektierung der E/A>Peripherie∫ (Digitale Eingßnge).
COM 115H : Projektierung der E/A-Peripherie
========================================================================
Peripherie-Byte
-------------------------------+----------------------------------------
DE-Byte
-------------------------------+----------------------------------------
DE-Byte
========================================================================
Digital-Eingang
------------------------------------------------------------------------
Typ-Nummer
E/A-Kanalzahl
Verfuegbarkeit
DE in geschalteter Peripherie !
======================================================================
Status: TYPEINGABE
F1
SUCHEN

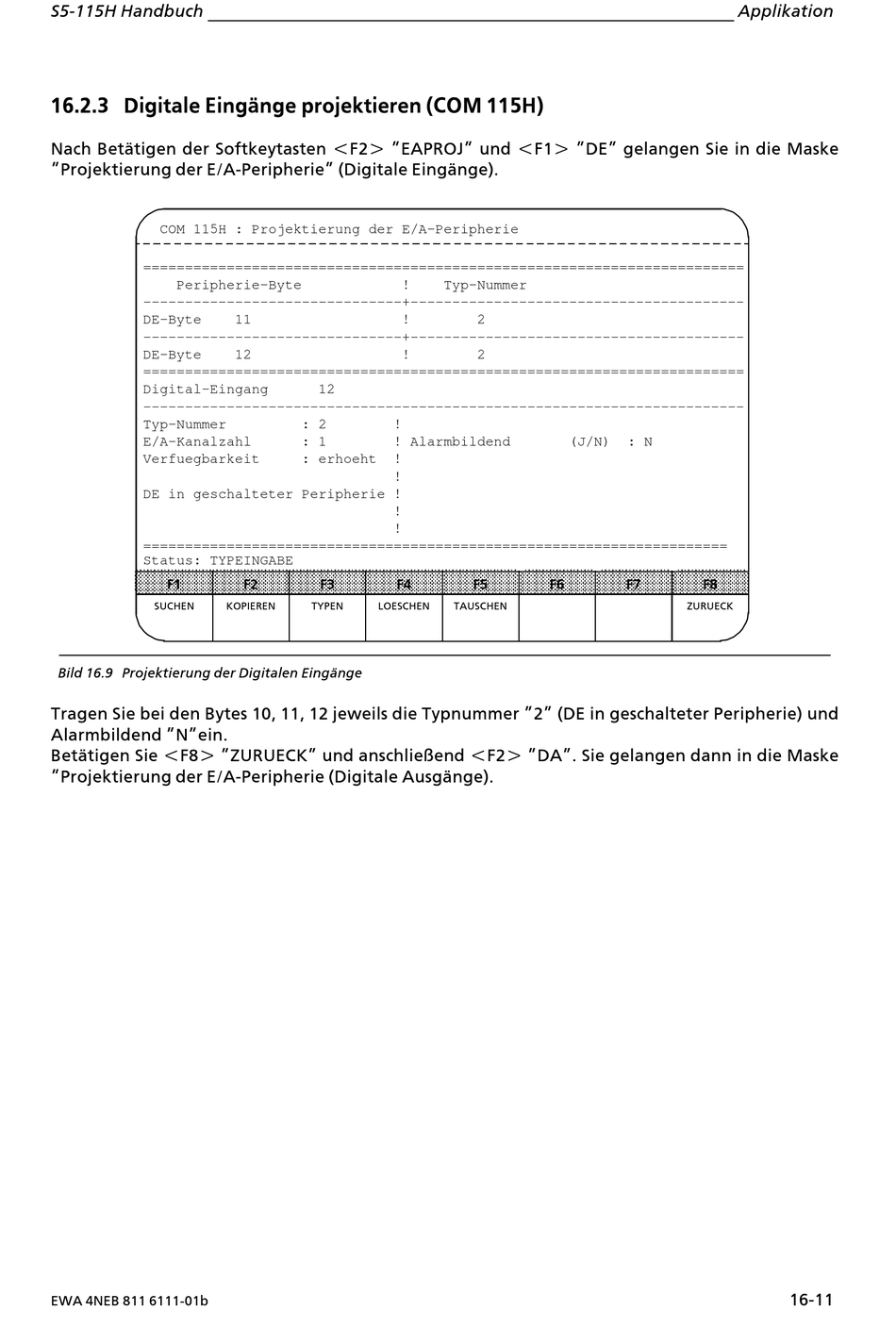

Bild 16.9 Projektierung der Digitalen Eingßnge
Tragen Sie bei den Bytes 10, 11, 12 jeweils die Typnummer ∫2∫ (DE in geschalteter Peripherie) und
Alarmbildend ∫N∫ein.
Betßtigen Sie <F8> ∫ZURUECK∫ und anschlie˚end <F2> ∫DA∫. Sie gelangen dann in die Maske
∫Projektierung der E/A>Peripherie (Digitale Ausgßnge).
