Technische Beschreibung
Hinweis :
Im ungÂnstigsten Fall ist die System>Reaktionszeit doppelt so gro˚ wie die AG>Zykluszeit.
2.4.2

Diskrepanzzeiten

Das Betriebssystem prÂft die logischen Pegel der Digitaleingßnge in beiden Teil>AGs. Sind die
Pegel eines DE>Bits in den Teil>AGs unterschiedlich, so sprechen wir von Diskrepanz.
Ursachen fÂr Diskrepanz k'nnen sein:
f flÂchtige Fehler (z.B. Flankenwechsel)
dauerhafte Fehler (z.B. Hardware>Fehler)
f
Jeder redundante Digitaleingang Typ 3 wird vom Betriebssystem Âberwacht.
Bei der Projektierung mit COM 115H vergeben Sie fÂr die DE>Bits eines Bytes eine einheitliche zu>
lßssige Diskrepanzzeit. Die zulßssige Diskrepanzzeit betrßgt mindestens ein AG>Zykluszeit.
Hinweis :
Das Betriebssystem prÂft die Digitaleingßnge in jedem AG>Zyklus nur einmal auf Diskrepanz.
Die Diskrepanzzeit beginnt mit dem Erkennen einer Diskrepanz und endet erst dann,
> wenn das Betriebssytem die Signalgleichheit der Digitaleingßnge feststellt oder
> die zulßssige Diskrepanzzeit abgelaufen ist.
Digitaleingang
in Teil>AG A
Digitaleingang
in Teil>AG B
PAE
Betriebs>
system

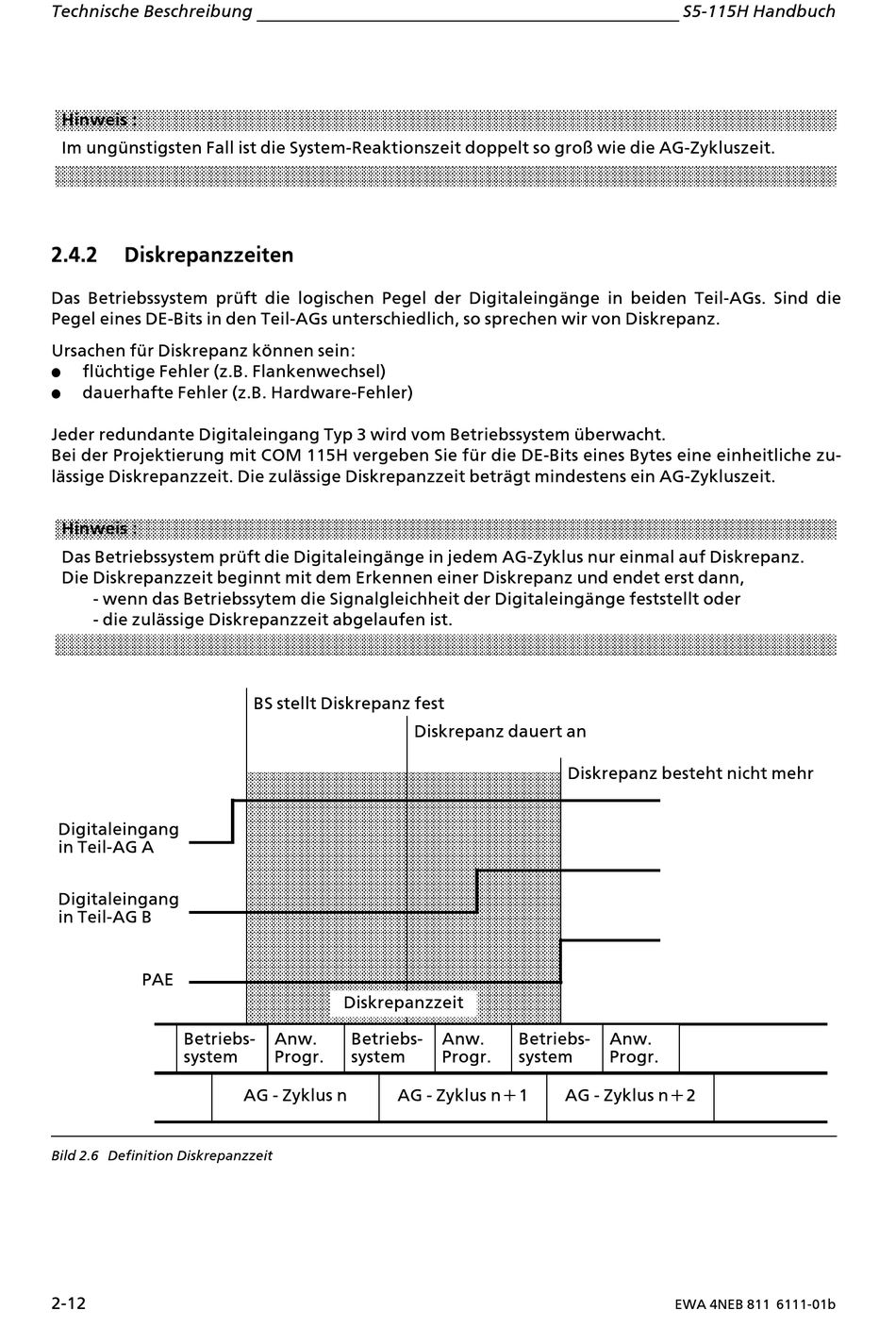

Bild 2.6 Definition Diskrepanzzeit
2>12
BS stellt Diskrepanz fest
Diskrepanzzeit
Anw. Betriebs>
Progr. system
AG > Zyklus n AG > Zyklus n+1
Diskrepanz dauert an
Diskrepanz besteht nicht mehr
Anw. Betriebs>
Progr. system
AG > Zyklus n+2
S5>115H Handbuch
Anw.
Progr.
EWA 4NEB 811 6111>01b
