Technische Daten
17.2.3

Zentralbaugruppe

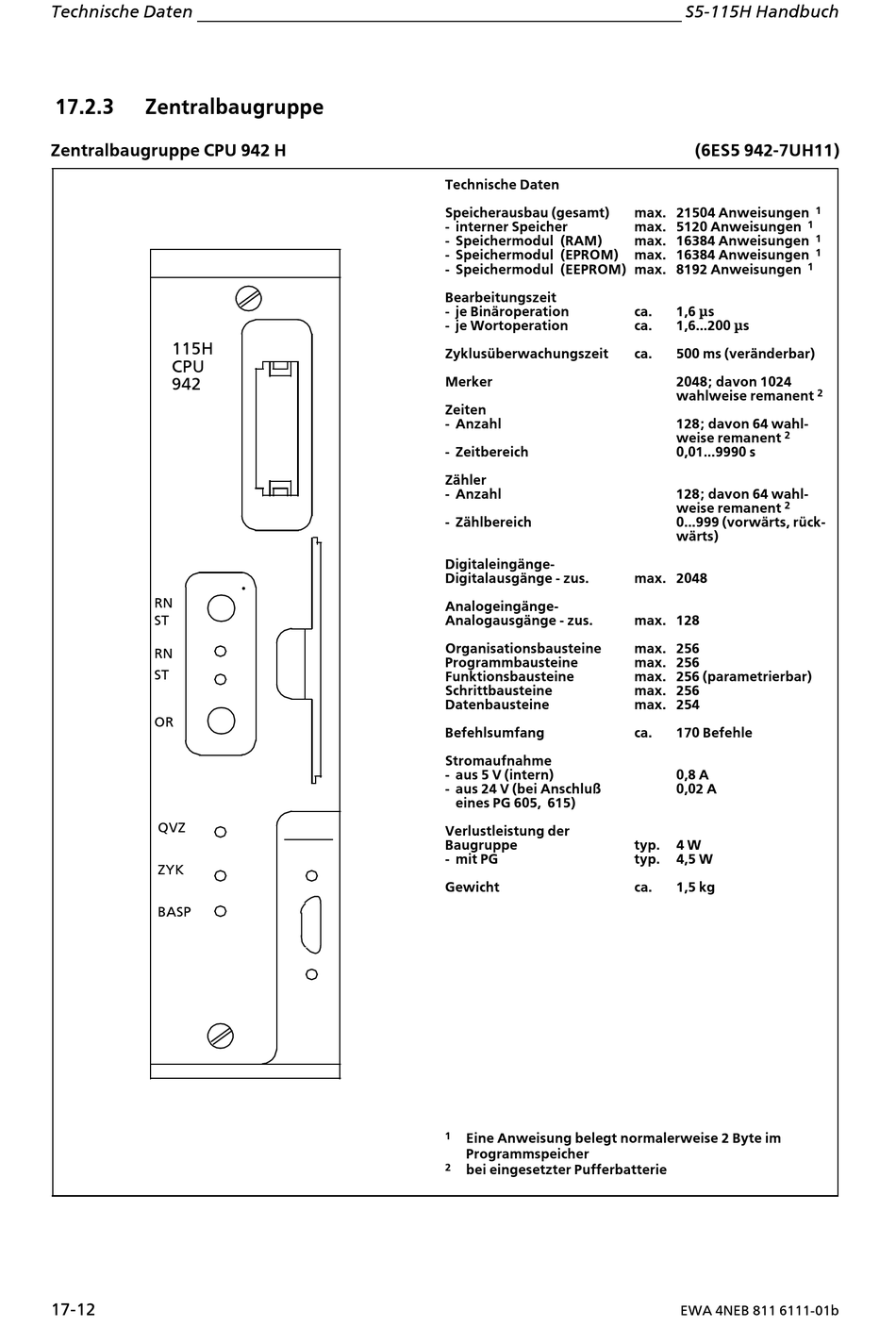

Zentralbaugruppe CPU 942 H
115H
CPU
942
RN
ST
RN
ST
OR
QVZ
ZYK
BASP
17>12
Technische Daten
Speicherausbau (gesamt)
> interner Speicher
> Speichermodul (RAM)
> Speichermodul (EPROM)
> Speichermodul (EEPROM) max. 8192 Anweisungen
Bearbeitungszeit
> je Binßroperation
> je Wortoperation
ZyklusÂberwachungszeit
Merker
Zeiten
> Anzahl
> Zeitbereich
Zßhler
> Anzahl
> Zßhlbereich
Digitaleingßnge>
Digitalausgßnge > zus.
Analogeingßnge>
Analogausgßnge > zus.
Organisationsbausteine
Programmbausteine
Funktionsbausteine
Schrittbausteine
Datenbausteine
Befehlsumfang
Stromaufnahme
> aus 5 V (intern)
> aus 24 V (bei Anschlu˚
eines PG 605, 615)
Verlustleistung der
Baugruppe
> mit PG
Gewicht
1
Eine Anweisung belegt normalerweise 2 Byte im
Programmspeicher
2
bei eingesetzter Pufferbatterie
S5>115H Handbuch
(6ES5 942>7UH11)
max. 21504 Anweisungen
max. 5120 Anweisungen
max. 16384 Anweisungen
max. 16384 Anweisungen
ca. 1,6 os
ca. 1,6...200 os
ca. 500 ms (verßnderbar)
2048; davon 1024
wahlweise remanent
128; davon 64 wahl>
2
weise remanent
0,01...9990 s
128; davon 64 wahl>
2
weise remanent
0...999 (vorwßrts, rÂck>
wßrts)
max. 2048
max. 128
max. 256
max. 256
max. 256 (parametrierbar)
max. 256
max. 254
ca. 170 Befehle
0,8 A
0,02 A
typ. 4 W
typ. 4,5 W
ca. 1,5 kg
EWA 4NEB 811 6111>01b
1
1
1
1
1
2
