17.2.5 Digital>Ausgabebaugruppen

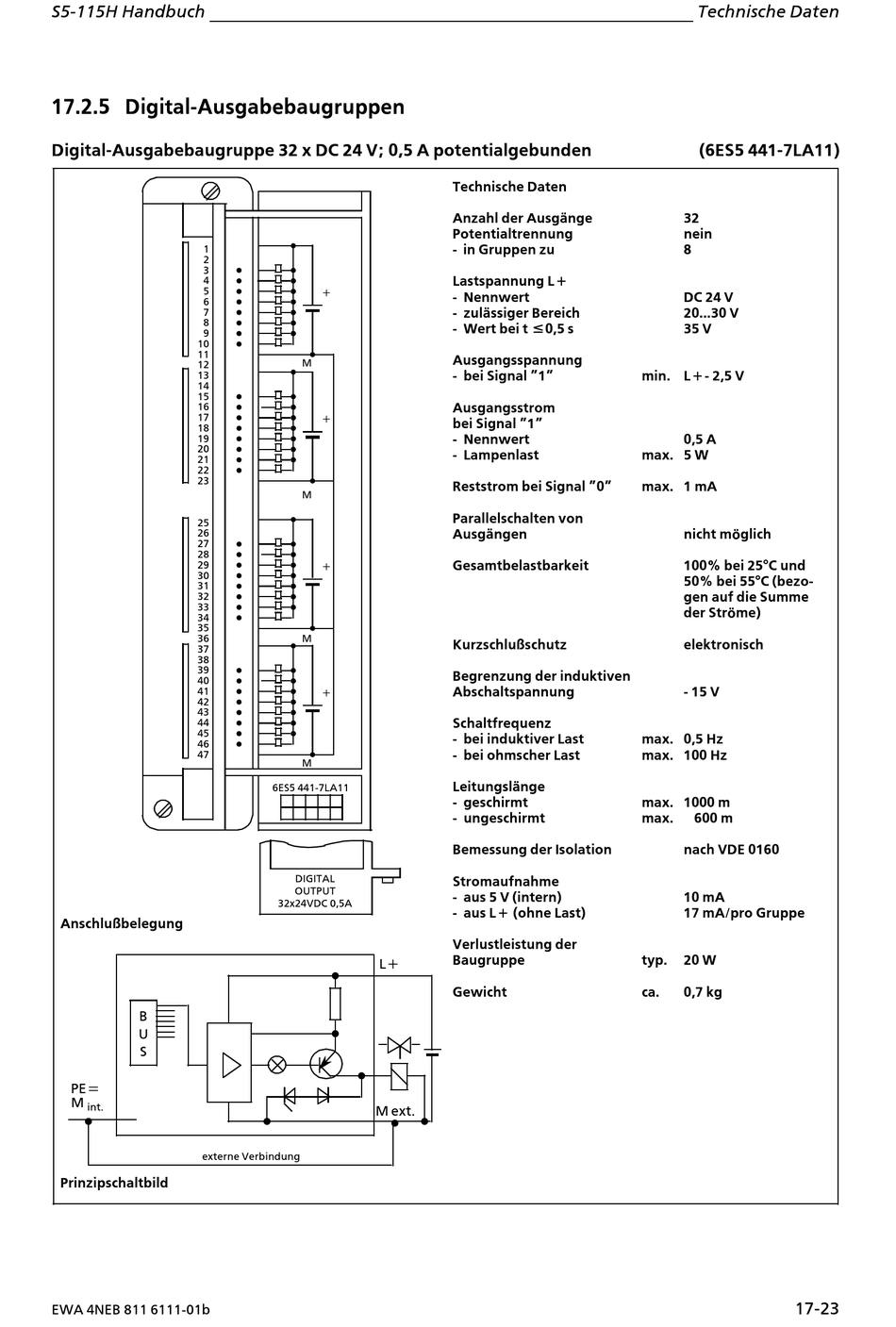

Digital>Ausgabebaugruppe 32 x DC 24 V; 0,5 A potentialgebunden
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Anschlu˚belegung
B
U
S
PE=
M
int.
externe Verbindung
Prinzipschaltbild
EWA 4NEB 811 6111>01b
+
M
+
M
+
M
+
M
6ES5 441>7LA11
DIGITAL
OUTPUT
32x24VDC 0,5A
L+
M ext.
Technische Daten
Anzahl der Ausgßnge
Potentialtrennung
> in Gruppen zu
Lastspannung L+
> Nennwert
> zulßssiger Bereich
> Wert bei t e0,5 s
Ausgangsspannung
> bei Signal ∫1∫
Ausgangsstrom
bei Signal ∫1∫
> Nennwert
> Lampenlast
Reststrom bei Signal ∫0∫
Parallelschalten von
Ausgßngen
Gesamtbelastbarkeit
Kurzschlu˚schutz
Begrenzung der induktiven
Abschaltspannung
Schaltfrequenz
> bei induktiver Last
> bei ohmscher Last
Leitungslßnge
> geschirmt
> ungeschirmt
Bemessung der Isolation
Stromaufnahme
> aus 5 V (intern)
> aus L+ (ohne Last)
Verlustleistung der
Baugruppe
Gewicht
Technische Daten
(6ES5 441>7LA11)
32
nein
8
DC 24 V
20...30 V
35 V
min. L+> 2,5 V
0,5 A
max. 5 W
max. 1 mA
nicht m'glich
100% bei 25∞C und
50% bei 55∞C (bezo>
gen auf die Summe
der Str'me)
elektronisch
> 15 V
max. 0,5 Hz
max. 100 Hz
max. 1000 m
max.
600 m
nach VDE 0160
10 mA
17 mA/pro Gruppe
typ.
20 W
ca.
0,7 kg
17>23
