S5>115H Handbuch
Wenn mehrere Thermoelemente so angeordnet werden, da˚ sie rßumlich in unterschiedlichen
Temperaturbereichen liegen, ist es oft von Vorteil, verschiedene Vergleichsstellentemperaturen
zu erfassen. Dazu wird nicht mehr der zentrale Kompensationseingang verwendet. FÂr jeden zu
kompensierenden Analogeingabekanal wird eine separate Kompensationsdose eingesetzt. Die
AnschlÂsse +Komp/>Komp bleiben unbeschaltet.
f
Schlie˚en Sie das jeweilige Thermoelement in Reihe zur Kompensationsdose an.
f
FÂhren Sie die verbleibenden AnschlÂsse von Kompensationsdose und Thermoelemet an die
Analogbaugruppe heran (Klemme M+ und M > Æ Bild 7.6).
f
Funktionswahlschalter II der Baugruppe in die Stellung ∫ohne Vergleichsstellenkompensa>
tion∫ bringen.
Die Kompensation, d. h. die Korrektur des Temperaturfehlers, wird nun nicht mehr auf der Bau>
gruppe ausgefÂhrt, sondern erfolgt bereits in der Kompensationsdose.
An den Klemmen M+ und M > der betreffenden Analogeingabekanßle liegt somit der bereits be>
reinigte Wert an und wird anschlie˚end in einen Digitalwert umgewandelt.
Thermoelement
Netzteil

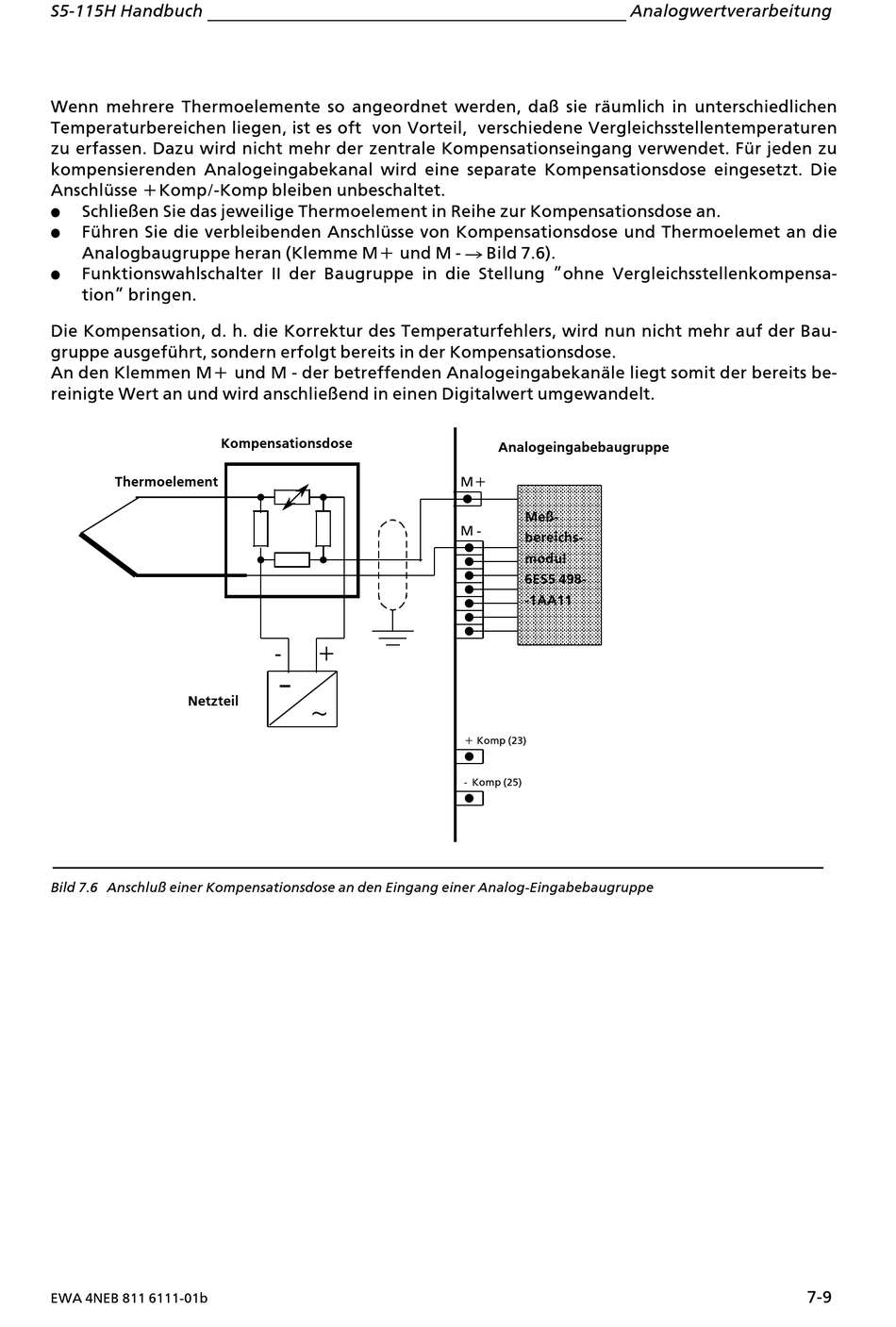

Bild 7.6 Anschlu˚ einer Kompensationsdose an den Eingang einer Analog>Eingabebaugruppe
EWA 4NEB 811 6111>01b
Kompensationsdose
>
+
$
~
Analogeingabebaugruppe
M+
Me˚>
M >
bereichs>
modul
6ES5 498>
>1AA11
+ Komp (23)
> Komp (25)
Analogwertverarbeitung
7>9
