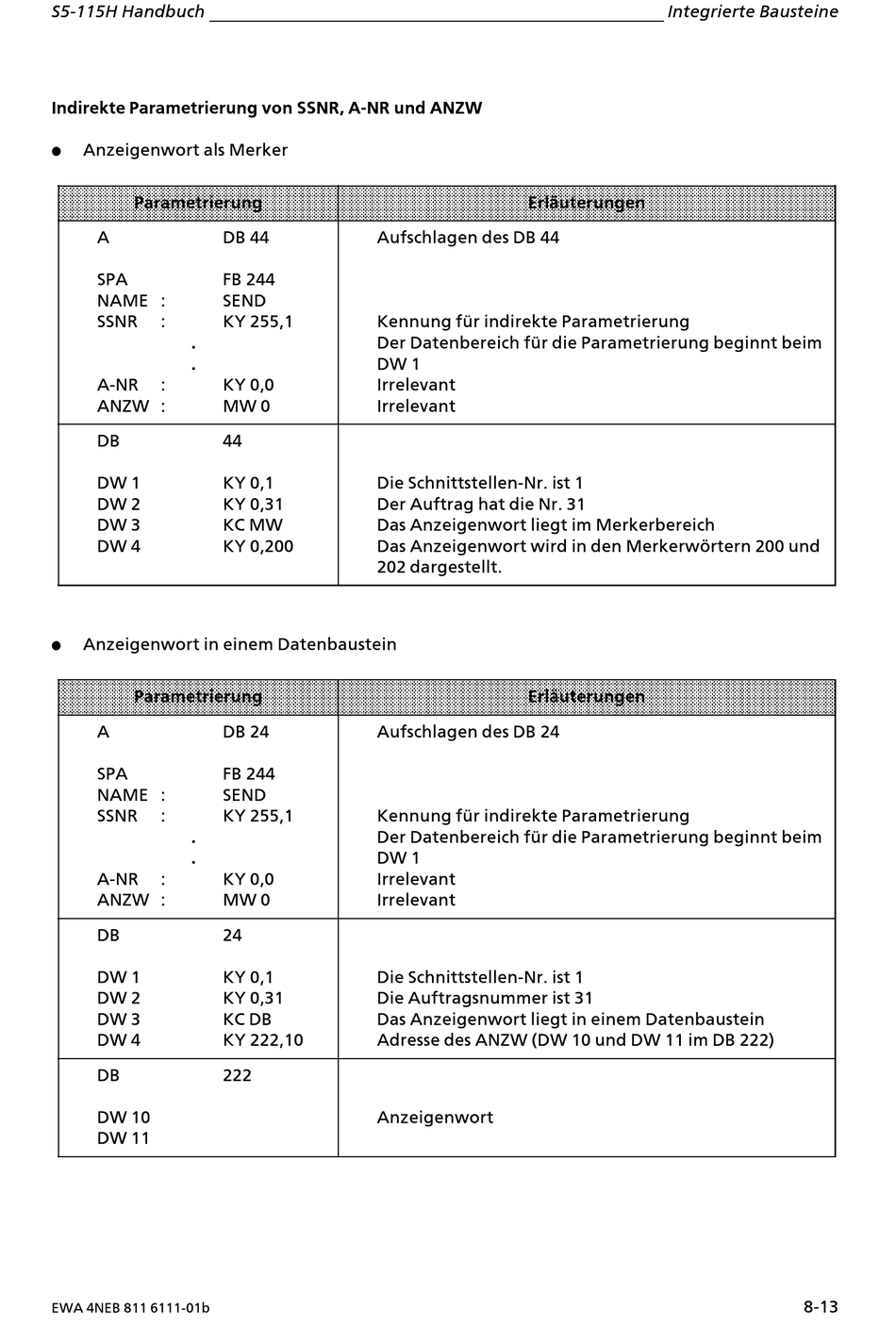

Siemens SIMATIC S5 S5-115H Gerätehandbuch Seite 217

S5>115H Handbuch
Indirekte Parametrierung von SSNR, A>NR und ANZW
f Anzeigenwort als Merker
Parametrierung
A
SPA
NAME :
SSNR :
.
.
A>NR :
ANZW :
DB
DW 1
DW 2
DW 3
DW 4
f Anzeigenwort in einem Datenbaustein
Parametrierung
A
SPA
NAME :
SSNR :
.
.
A>NR :
ANZW :
DB
DW 1
DW 2
DW 3
DW 4
DB
DW 10
DW 11
EWA 4NEB 811 6111>01b
DB 44 Aufschlagen des DB 44
FB 244
SEND
KY 255,1 Kennung fÂr indirekte Parametrierung
Der Datenbereich fÂr die Parametrierung beginnt beim
DW 1
KY 0,0 Irrelevant
MW 0 Irrelevant
44
KY 0,1 Die Schnittstellen>Nr. ist 1
KY 0,31 Der Auftrag hat die Nr. 31
KC MW Das Anzeigenwort liegt im Merkerbereich
KY 0,200 Das Anzeigenwort wird in den Merkerw'rtern 200 und
202 dargestellt.
DB 24 Aufschlagen des DB 24
FB 244
SEND
KY 255,1 Kennung fÂr indirekte Parametrierung
Der Datenbereich fÂr die Parametrierung beginnt beim
DW 1
KY 0,0 Irrelevant
MW 0 Irrelevant
24
KY 0,1 Die Schnittstellen>Nr. ist 1
KY 0,31 Die Auftragsnummer ist 31
KC DB Das Anzeigenwort liegt in einem Datenbaustein
KY 222,10 Adresse des ANZW (DW 10 und DW 11 im DB 222)
222
Anzeigenwort
Integrierte Bausteine
Erlßuterungen
Erlßuterungen
8>13
