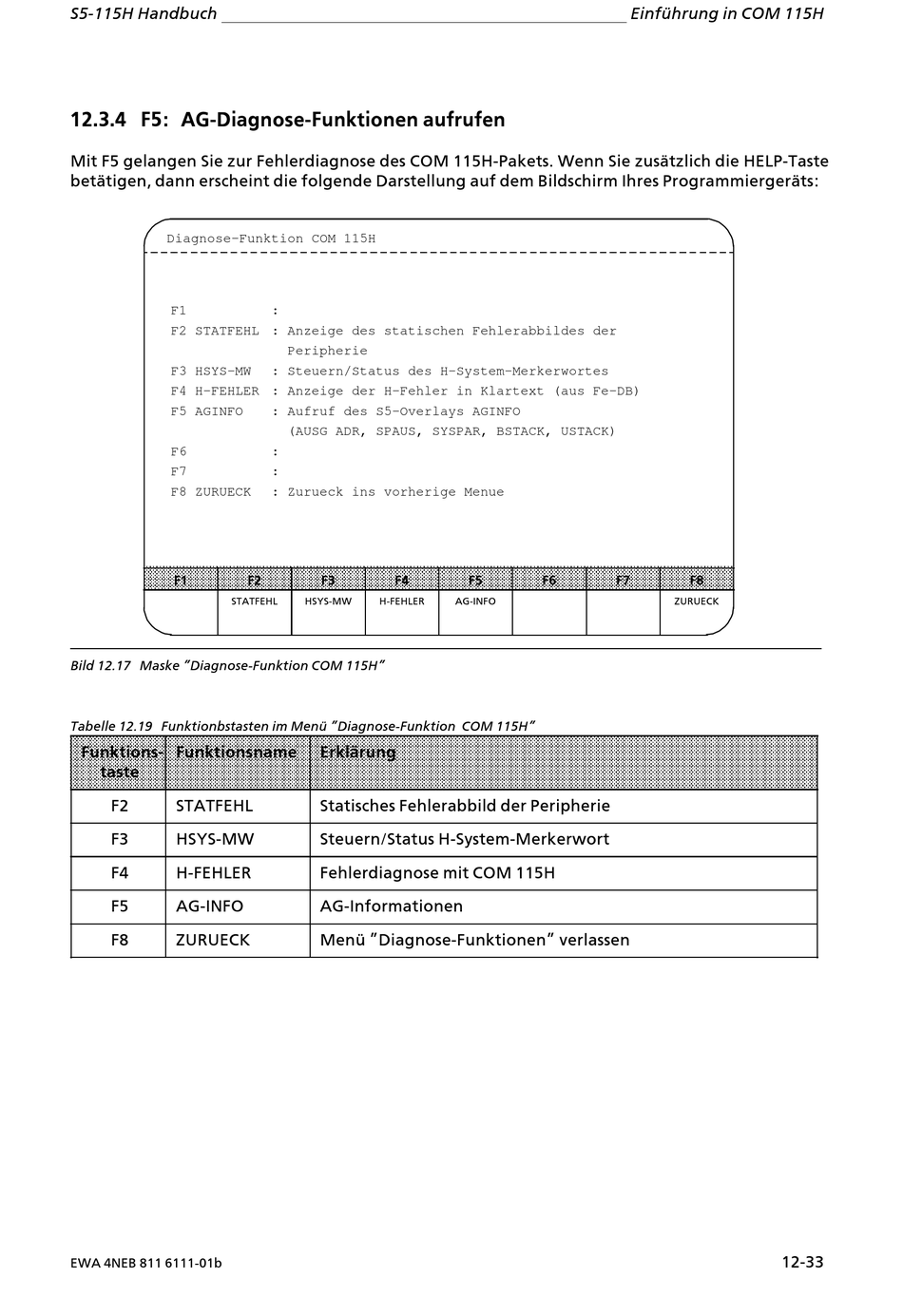

12.3.4 F5: AG>Diagnose>Funktionen aufrufen
Mit F5 gelangen Sie zur Fehlerdiagnose des COM 115H>Pakets. Wenn Sie zusßtzlich die HELP>Taste
betßtigen, dann erscheint die folgende Darstellung auf dem Bildschirm Ihres Programmiergerßts:
Diagnose-Funktion COM 115H
F1
F2 STATFEHL : Anzeige des statischen Fehlerabbildes der
F3 HSYS-MW
F4 H-FEHLER : Anzeige der H-Fehler in Klartext (aus Fe-DB)
F5 AGINFO
F6
F7
F8 ZURUECK
F1
STATFEHL
Bild 12.17 Maske ∫Diagnose>Funktion COM 115H∫
Tabelle 12.19 Funktionbstasten im Men ∫Diagnose>Funktion COM 115H∫
Funktions> Funktionsname
taste
F2 STATFEHL
F3 HSYS>MW
F4 H>FEHLER
F5 AG>INFO
F8 ZURUECK
EWA 4NEB 811 6111>01b
:
Peripherie
: Steuern/Status des H-System-Merkerwortes
: Aufruf des S5-Overlays AGINFO
(AUSG ADR, SPAUS, SYSPAR, BSTACK, USTACK)
:
:
: Zurueck ins vorherige Menue
F2 F3 F4
HSYS>MW H>FEHLER
Erklßrung
Statisches Fehlerabbild der Peripherie
Steuern/Status H>System>Merkerwort
Fehlerdiagnose mit COM 115H
AG>Informationen
Men ∫Diagnose>Funktionen∫ verlassen
F5 F6 F7
AG>INFO
EinfÂhrung in COM 115H
F8
ZURUECK
