Aufbaurichtlinien
BestÂckungsm'glichkeiten des Baugruppentrßgers ER 701>1
Der Aufbau auf einem Baugruppentrßger ER 701>1 wird als EG 1 bezeichnet. Das EG 1 eignet sich
zur Kopplung an ein Zentralgerßt (ZG 0LB/2/2F/3) im Nahbereich (zentrale Kopplung). Der
Baugruppentrßger ER 701>1 hat 9 Steckplßtze fÂr Ein> oder Ausgabebaugruppen (digital und
analog) und einen fÂr die Anschaltung IM 306. Die Stromversorgung des Erweiterungsgerßtes
erfolgt Âber die Anschaltung. Es k'nnen maximal drei Erweiterungsgerßte an ein Zentralgerßt
oder an ein EG 2 gekoppelt werden.
Baugruppentrßger
ER 701>1
Steckplßtze
Digitalbaugruppe
1
Analogbaugruppe
2
IM 306
1 Au˚er Eingabebaugruppe 434>7
2 Nur bei Verwendung von IM 306

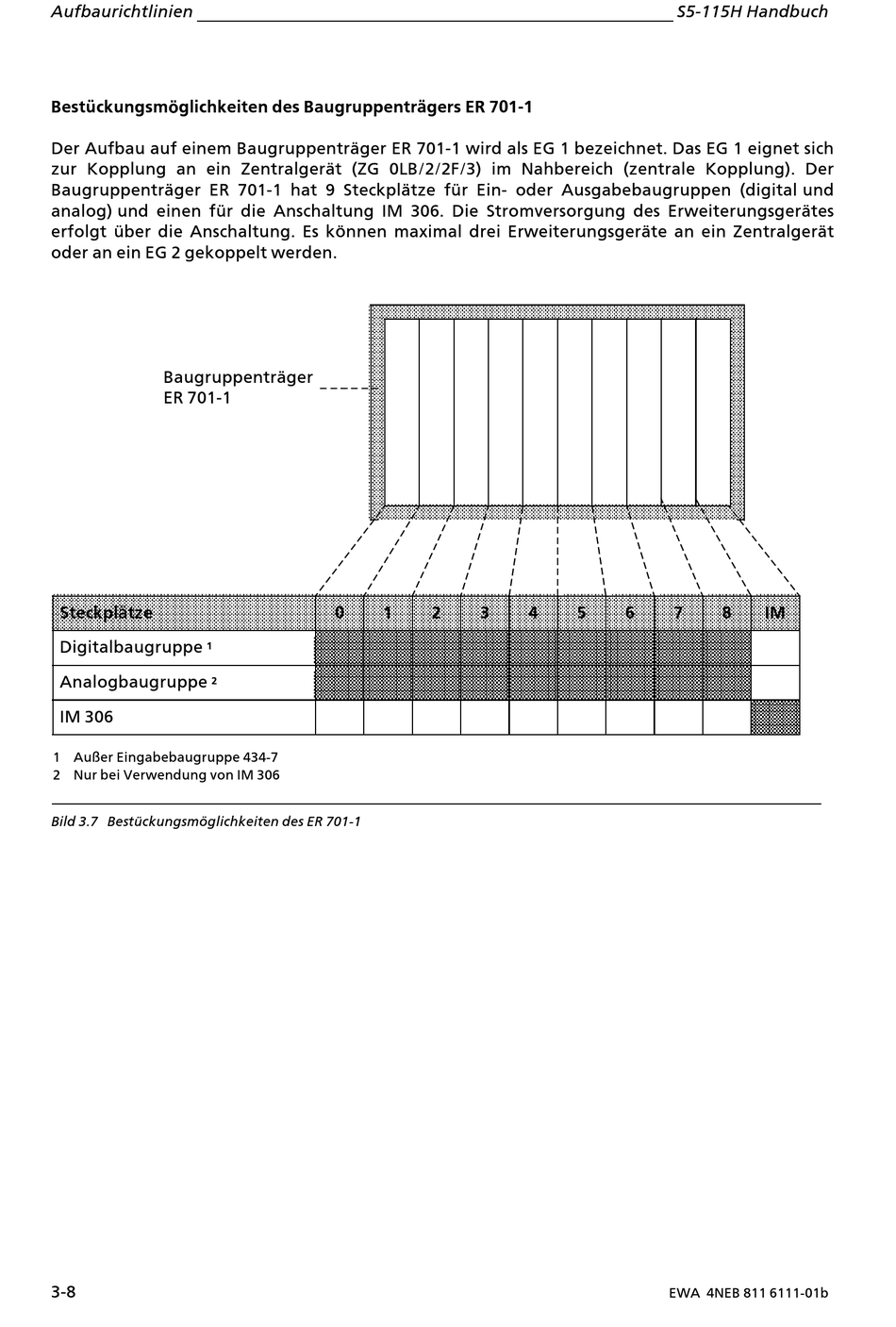

Bild 3.7 BestÂckungsm'glichkeiten des ER 701>1
3>8
0 1 2 3
S5>115H Handbuch
4 5 6 7
EWA 4NEB 811 6111>01b
8 IM
