S5>115H Handbuch
BestÂckungsm'glichkeiten des Baugruppentrßgers CR 700>0 (6ES5 700>0LB11)
Der Baugruppentrßger CR700>0LB eignet sich zum Aufbau kleinerer Steuerungen.
Mit dem Baugruppentrßger CR 700>0 (6ES5 700>0LB11) k'nnen Sie Adaptionskapseln mit zwei
Flachbaugruppen einsetzen. Au˚erdem sind Steckplßtze vorhanden fÂr eine Stromversorgungs>
baugruppe (PS), eine Zentralbaugruppe (CPU), Digital> und Analogbaugruppen in Blockform,
signalvorverarbeitende Baugruppen (IPs) und Kommunikationsprozessoren (CPs).
Baugruppentrßger
CR 700>0LB11
Steckplßtze
Stromversorgungsbaugruppe
Zentralbaugruppe
Digitalbaugruppe
Analogbaugruppe
CP 523/524/525/530>3/552>1
CP 526>Grundbaugruppe
CP 526>Erweiterungsbaugr.
CP 530>7LA12
CP 552>2
IP 245 / 252/ CP 535>3MA12
IP240
242
244
246
247
/
..
/
/
DIMOS>VISRAM
5
AS 301/ IM 304/ 307
5
IM 306
4
nur mit Adaptionskapsel 6ES5 491>0LB11
* Auf diesen Steckplßtzen ist nur die Adaptionskapsel 6ES5 491>0LB11 einsetzbar
1 Der Einsatz von IP 246/247 und CP 524/525/526 ist mit einer 3 A>Stromversorgungsbaugruppe nicht zulßssig
2 nur in Verbindung mit CP 526>Grundbaugruppe in Adaptionskapsel 6ES5 491>0LB11 einsetzbar
3 Steckplatz wegen doppelt breiter Baugruppe nicht verfÂgbar
4 Wird keine Anschaltung gesteckt, so darf der Abschlu˚stecker nicht entfernt werden
5 in Vorbereitung

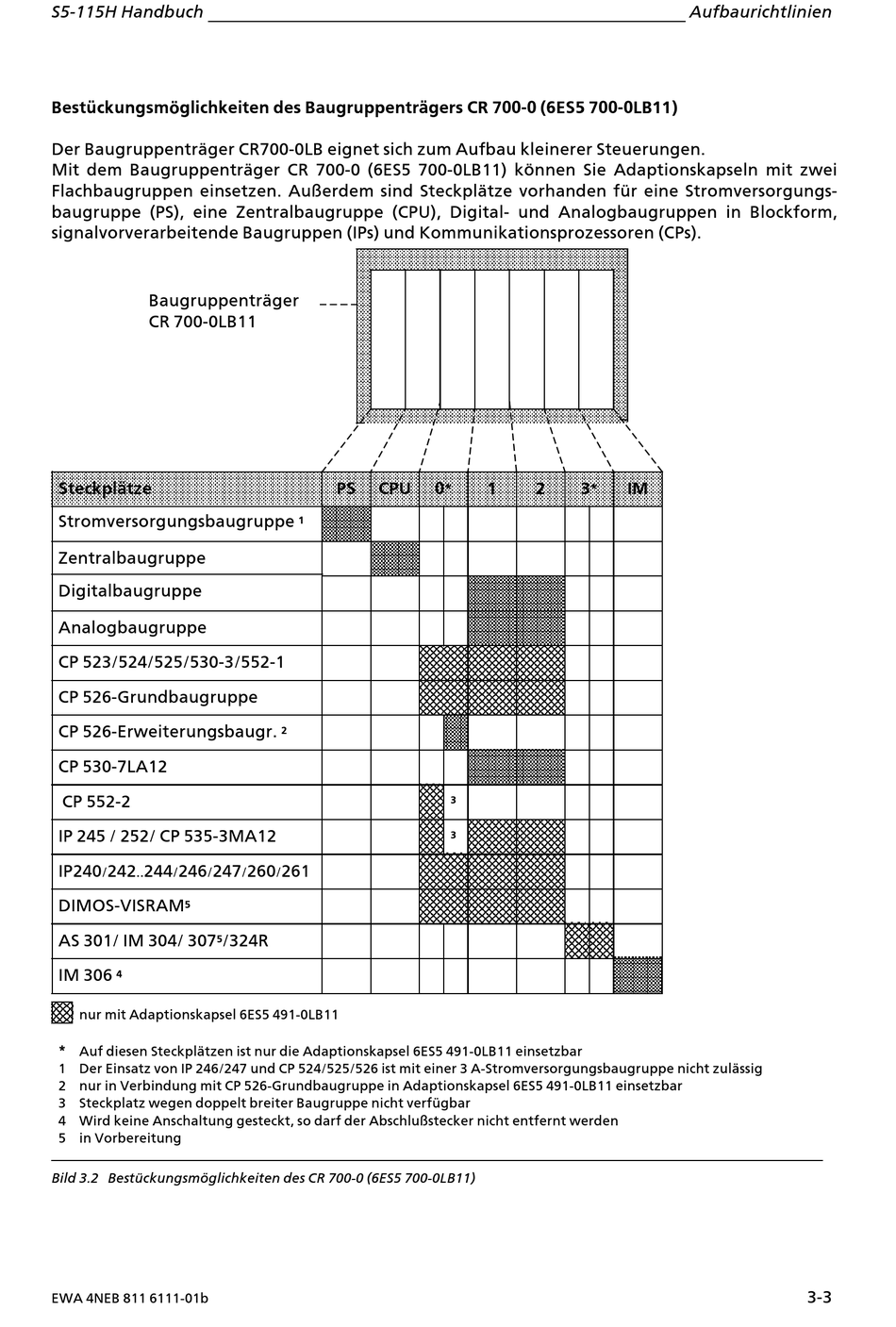

Bild 3.2 BestÂckungsm'glichkeiten des CR 700>0 (6ES5 700>0LB11)
EWA 4NEB 811 6111>01b
PS
CPU
1
2
260
261
/
/
/324R
0
1
2
3
*
*
3
3
