Aufbaurichtlinien
Filter fÂr Netz> und Signalleitungen
Das Filtern von Netz> und Signalleitungen ist eine Ma˚nahme zur Dßmpfung der leitungs>
gebundenen St'rgr'˚en. Im Schrank dÂrfen auf den Versorgungsleitungen und den
Signalleitungen keine eberspannungen auftreten.
Sie dßmpfen eberspannungen durch folgende Ma˚nahmen:
f Entst'rung von Netzleitungen
Bei Einspeisung aus dem 230 V>Netz in den Schrank sollte in die Versorgungsleitung ein
Netzfilter (z.B. B84299>K64, 250 V AC/10 A) eingebaut werden. Das Netzfilter ist grundsßtzlich
am Schrankeintritt anzubringen. Beachten Sie bei der Installation, da˚ das Netzfilter
gro˚flßchig und impedanzarm mit der Schrankmasse verbunden ist (Kontaktflßchen mÂssen
metallisch blank sein).
f Ableitkondensatoren bei Gleichspannungsversorgung
Wenn ein Schrank an eine zentrale 24 V>Versorgung angeschlossen wird, dann k'nnen St'r>
spannungen Âber diese Versorgungsleitung in die Steuerung eingeleitet werden.
Es wird Ihnen daher empfohlen, am Schrankeintritt der 24V>Versorgung Entst'r>
kondensatoren einzubauen. Diese sind an der Schrankmasse oder der Schirmschiene zu mon>
tieren.
z.B. 0,6 oF
B81551>A>B16
+24 V

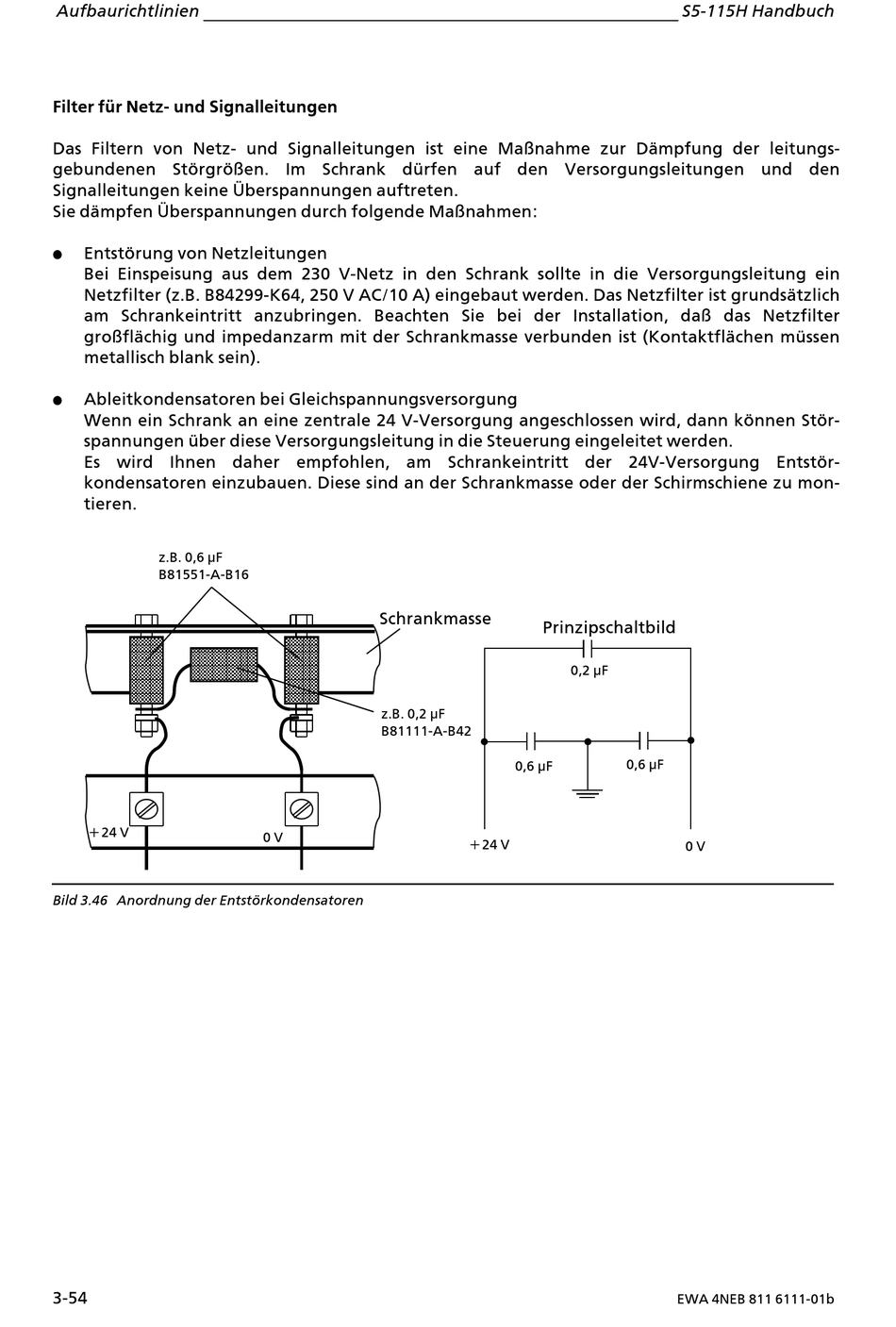

Bild 3.46 Anordnung der Entst'rkondensatoren
3>54
Schrankmasse
z.B. 0,2 oF
B81111>A>B42
0 V
Prinzipschaltbild
0,2 oF
0,6 oF
0,6 oF
+24 V
S5>115H Handbuch
0 V
