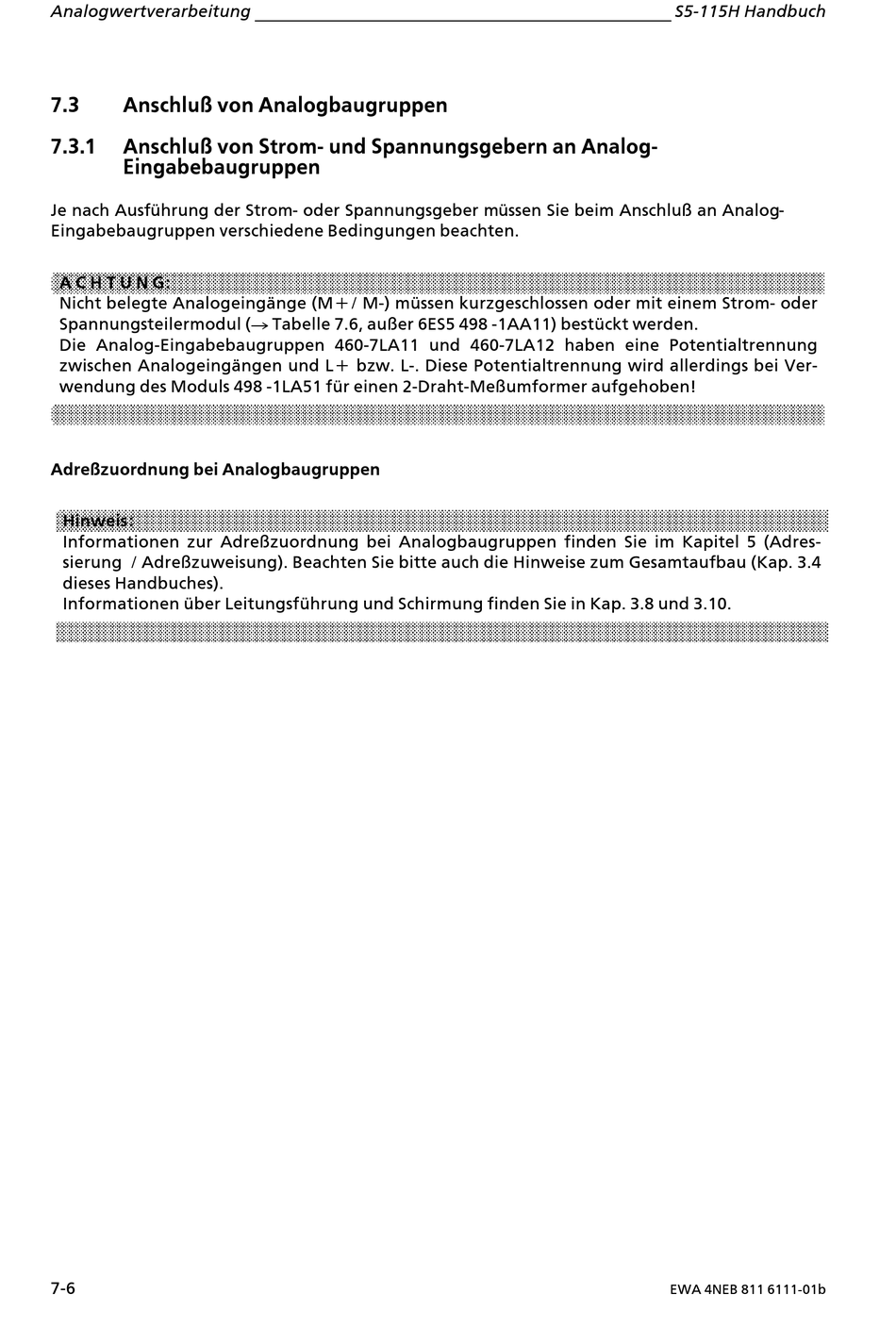

Analogwertverarbeitung
7.3
Anschlu˚ von Analogbaugruppen
7.3.1
Anschlu˚ von Strom> und Spannungsgebern an Analog>
Eingabebaugruppen
Je nach AusfÂhrung der Strom> oder Spannungsgeber mÂssen Sie beim Anschlu˚ an Analog>
Eingabebaugruppen verschiedene Bedingungen beachten.
A C H T U N G:
Nicht belegte Analogeingßnge (M+/ M>) mÂssen kurzgeschlossen oder mit einem Strom> oder
Spannungsteilermodul (Æ Tabelle 7.6, au˚er 6ES5 498 >1AA11) bestÂckt werden.
Die Analog>Eingabebaugruppen 460>7LA11 und 460>7LA12 haben eine Potentialtrennung
zwischen Analogeingßngen und L+ bzw. L>. Diese Potentialtrennung wird allerdings bei Ver>
wendung des Moduls 498 >1LA51 fÂr einen 2>Draht>Me˚umformer aufgehoben!
Adre˚zuordnung bei Analogbaugruppen
Hinweis:
Informationen zur Adre˚zuordnung bei Analogbaugruppen finden Sie im Kapitel 5 (Adres>
sierung / Adre˚zuweisung). Beachten Sie bitte auch die Hinweise zum Gesamtaufbau (Kap. 3.4
dieses Handbuches).
Informationen Âber LeitungsfÂhrung und Schirmung finden Sie in Kap. 3.8 und 3.10.
7>6
S5>115H Handbuch
EWA 4NEB 811 6111>01b
