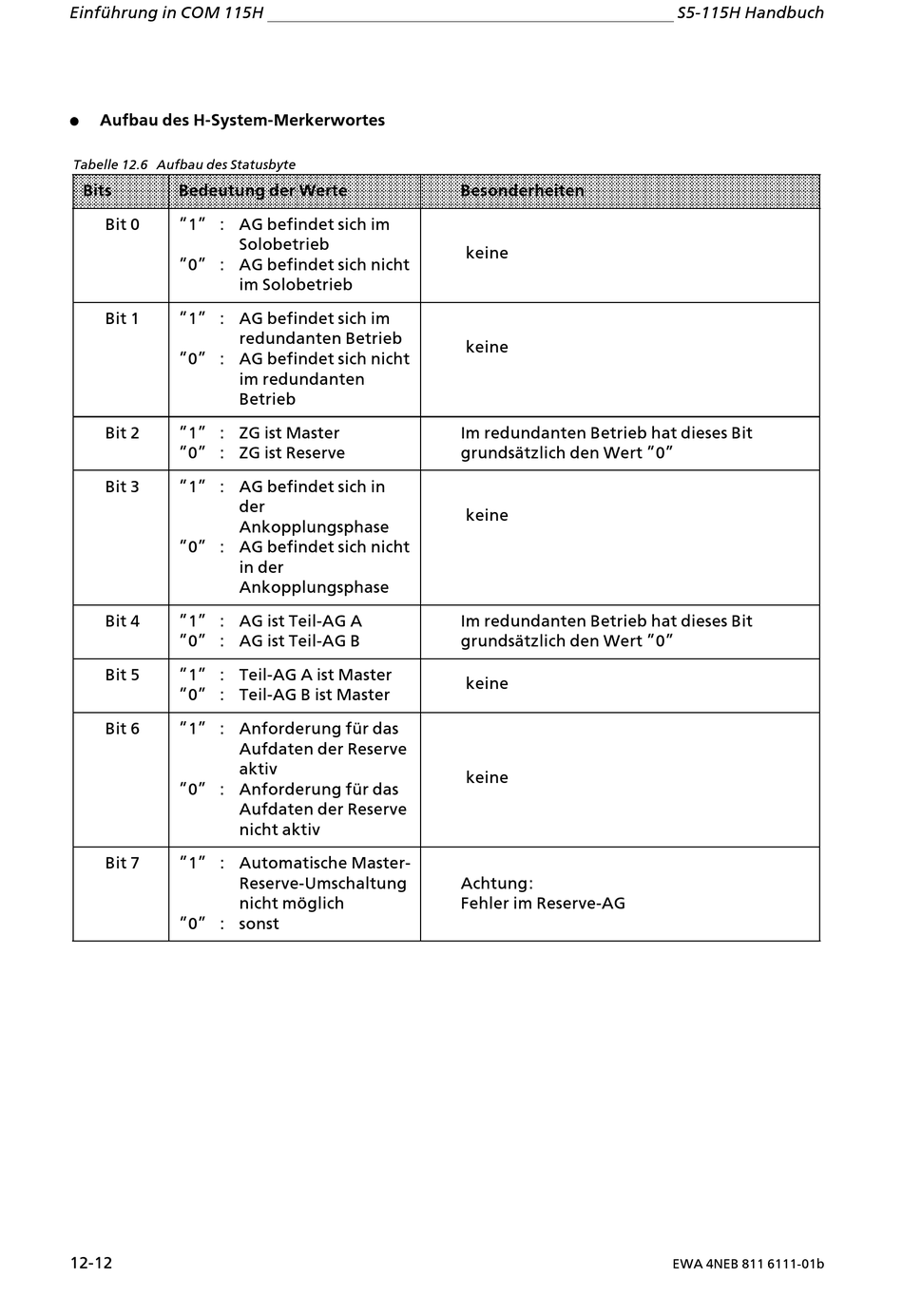

EinfÂhrung in COM 115H
f Aufbau des H>System>Merkerwortes
Tabelle 12.6 Aufbau des Statusbyte
Bits Bedeutung der Werte
Bit 0 ∫1∫ : AG befindet sich im
Solobetrieb
∫0∫ : AG befindet sich nicht
im Solobetrieb
Bit 1 ∫1∫ : AG befindet sich im
redundanten Betrieb
∫0∫ : AG befindet sich nicht
im redundanten
Betrieb
Bit 2 ∫1∫ : ZG ist Master
∫0∫ : ZG ist Reserve
Bit 3 ∫1∫ : AG befindet sich in
der
Ankopplungsphase
∫0∫ : AG befindet sich nicht
in der
Ankopplungsphase
Bit 4 ∫1∫ : AG ist Teil>AG A
∫0∫ : AG ist Teil>AG B
Bit 5 ∫1∫ : Teil>AG A ist Master
∫0∫ : Teil>AG B ist Master
Bit 6 ∫1∫ : Anforderung fÂr das
Aufdaten der Reserve
aktiv
∫0∫ : Anforderung fÂr das
Aufdaten der Reserve
nicht aktiv
Bit 7 ∫1∫ : Automatische Master>
Reserve>Umschaltung
nicht m'glich
∫0∫ : sonst
12>12
Besonderheiten
keine
keine
Im redundanten Betrieb hat dieses Bit
grundsßtzlich den Wert ∫0∫
keine
Im redundanten Betrieb hat dieses Bit
grundsßtzlich den Wert ∫0∫
keine
keine
Achtung:
Fehler im Reserve>AG
