Mechanischer Aufbau
Alle Baugruppen werden auf den entsprechenden Baugruppentrßgern befestigt. Die Baugrup>
pentrßger k'nnen in Schrßnke mit Abmessungen im z'lligen oder im metrischen System einge>
baut werden. Sie k'nnen auch an Flßchen befestigt werden, die gegenÂber der Senkrechten bis zu
15∞ geneigt sein dÂrfen. Baugruppen in Blockbauform werden direkt auf den Baugruppentrßger
montiert; Flachbaugruppen im Doppel>Europa>Format mÂssen in eine Adaptionskapsel gesteckt
werden.
3.4.1
Montage der Baugruppen
Montieren Sie eine Baugruppe in Blockbauform nach folgender Anleitung:
Schutzkappen von den Direktsteckern entfernen.
f
f
Baugruppe oben zwischen den FÂhrungen in den Baugruppentrßger einhßngen,
f
bis zum Anschlag nach hinten schwenken,
f
oben und unten verschrauben.

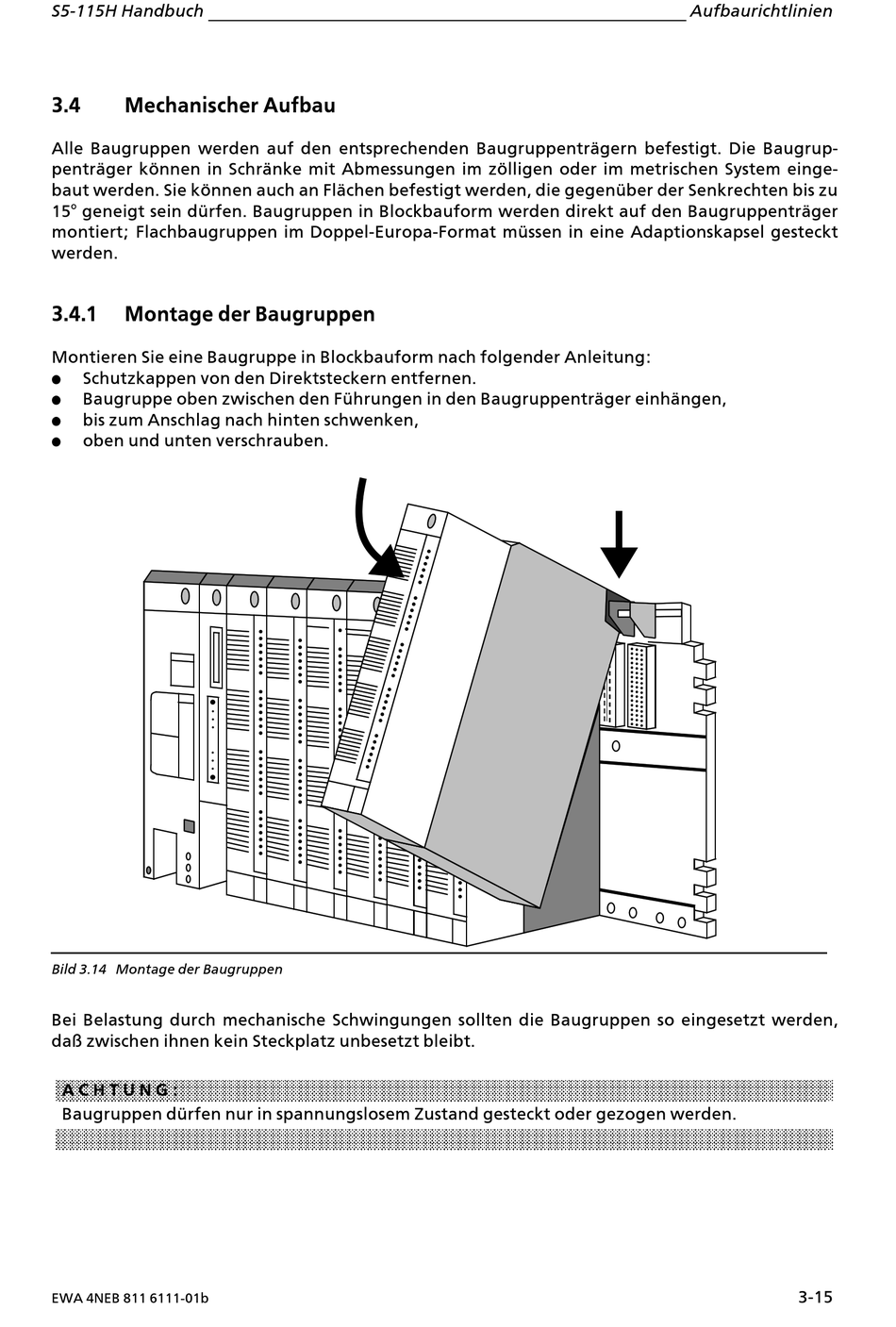

Bild 3.14 Montage der Baugruppen
Bei Belastung durch mechanische Schwingungen sollten die Baugruppen so eingesetzt werden,
da˚ zwischen ihnen kein Steckplatz unbesetzt bleibt.
A C H T U N G :
Baugruppen dÂrfen nur in spannungslosem Zustand gesteckt oder gezogen werden.
EWA 4NEB 811 6111>01b
Aufbaurichtlinien
3>15
