S5>115H Handbuch
BestÂckungsm'glichkeiten des Baugruppentrßgers ER 701>2
Mit dem Baugruppentrßger ER 701>2 k'nnen Sie ein EG 2 aufbauen. Das EG 2 eignet sich zur
Kopplung an die Zentralgerßte ZG 0LB, ZG2F und ZG3 im Nah> und Fernbereich. Der Baugruppen>
trßger ER 701>2 ist bestÂckbar mit einer Stromversorgung, Ein> oder Ausgabebaugruppen (digital
und analog), einer ZG>Anschaltung sowie mit einer EG>Anschaltung IM 306. Dadurch k'nnen bis
zu drei EG 1 an ein EG 2 angeschlossen werden.
Baugruppentrßger
ER 701>2
Steckplßtze
Stromversorgungsbaugruppe
Digitalbaugruppe
1
Analogbaugruppe
2
IM 306
AS 310/ IM 314/317
3
CP 523
1 Au˚er Eingabebaugruppe 434>7
2 Nur bei Verwendung von IM 306
3 in Vorbereitung

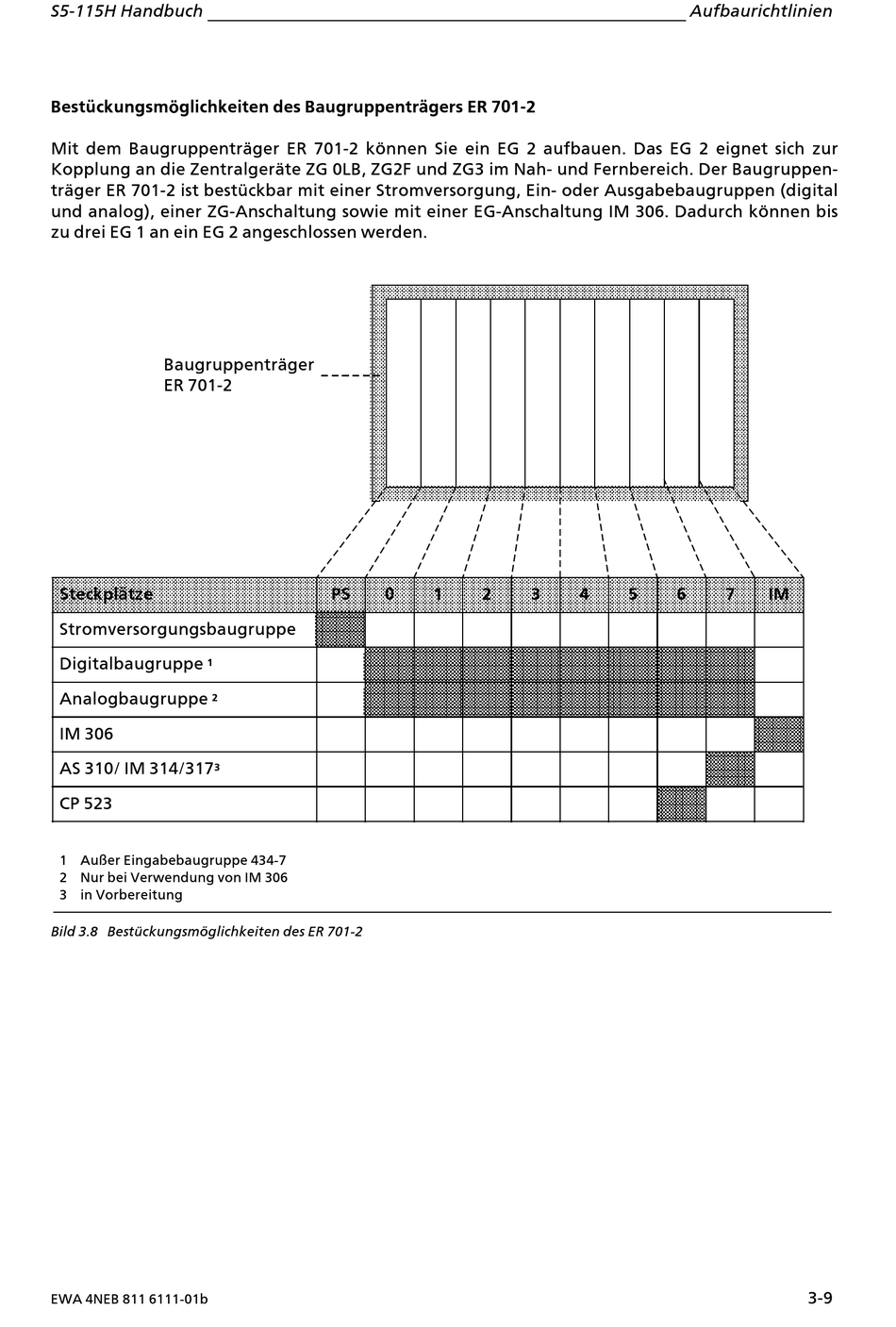

Bild 3.8 BestÂckungsm'glichkeiten des ER 701>2
EWA 4NEB 811 6111>01b
PS
0
1
2
Aufbaurichtlinien
3
4
5
6
7
IM
3>9
