S5>115H Handbuch
Ohne Abbildung:
Technologiebaugruppen (IP)
FÂr besondere Aufgaben stehen signalvorverarbeitende Baugruppen zur VerfÂgung:
f Zßhlen von schnellen Impulsfolgen;
f Erfassen und Verarbeiten von Weginkrementen;
f Geschwindigkeits> und Zeitmessungen;
f Temperatur> und Antriebsregelungen; u.s.w.
Diese Baugruppen besitzen meist einen eigenen Prozessor und entlasten somit die CPU.
Me˚>, Regelungs> und Steuerungsaufgaben lassen sich damit parallel, also schnell bearbei>
ten.
2.2

Funktionseinheiten und Arbeitsweise des AG

In den folgenden Kapiteln werden beschrieben:
f die Funktionseinheiten des AG
f die Funktionsweise des AG
die Bearbeitung des Steuerprogramms
f
2.2.1

Funktionseinheiten

CPU
AKKU
Zeiten
Zßhler
Steuerwerk
Merker
PAE
Teil>AG A
Eingabe>
baugruppen
(digital / analog)
Funktions>
baugruppen

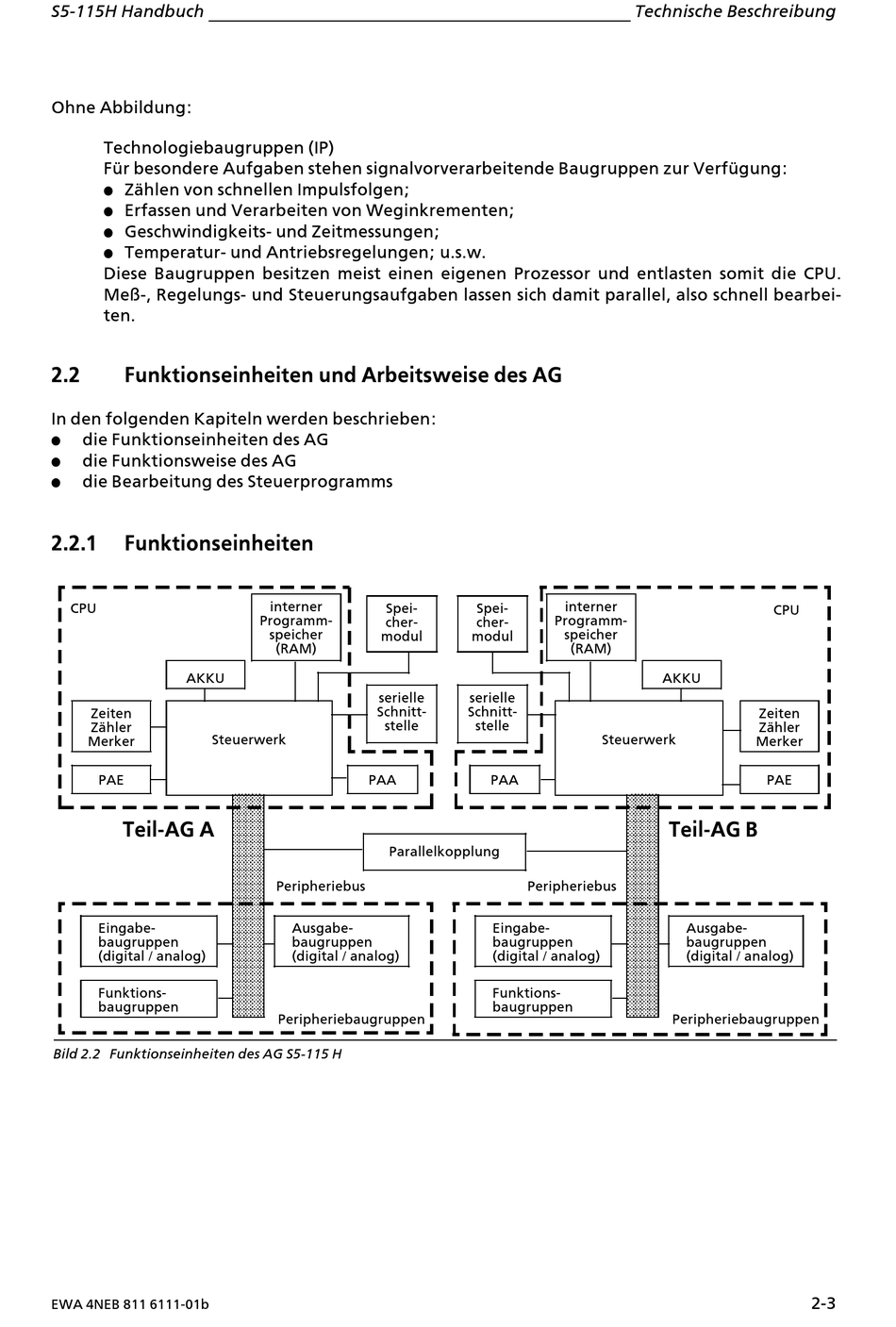

Bild 2.2 Funktionseinheiten des AG S5>115 H
EWA 4NEB 811 6111>01b
interner
Spei>
Programm>
cher>
speicher
modul
(RAM)
serielle
Schnitt>
stelle
PAA
Parallelkopplung
Peripheriebus
Ausgabe>
baugruppen
(digital / analog)
Peripheriebaugruppen
Technische Beschreibung
interner
Spei>
Programm>
cher>
speicher
modul
(RAM)
serielle
Schnitt>
stelle
Steuerwerk
PAA
Peripheriebus
Eingabe>
baugruppen
(digital / analog)
Funktions>
baugruppen
CPU
AKKU
Zeiten
Zßhler
Merker
PAE
Teil>AG B
Ausgabe>
baugruppen
(digital / analog)
Peripheriebaugruppen
2>3
