S5>115H Handbuch
COM 115H : Projektierung der E/A-Peripherie
========================================================================
Peripherie-Byte
-------------------------------+----------------------------------------
DA-Byte
-------------------------------+----------------------------------------
DA-Byte
========================================================================
Digital-Ausgang
------------------------------------------------------------------------
Typ-Nummer
E/A-Kanalzahl
Verfuegbarkeit
DE in einkanaliger Peripherie
======================================================================
Status: TYPEINGABE
F1
SUCHEN

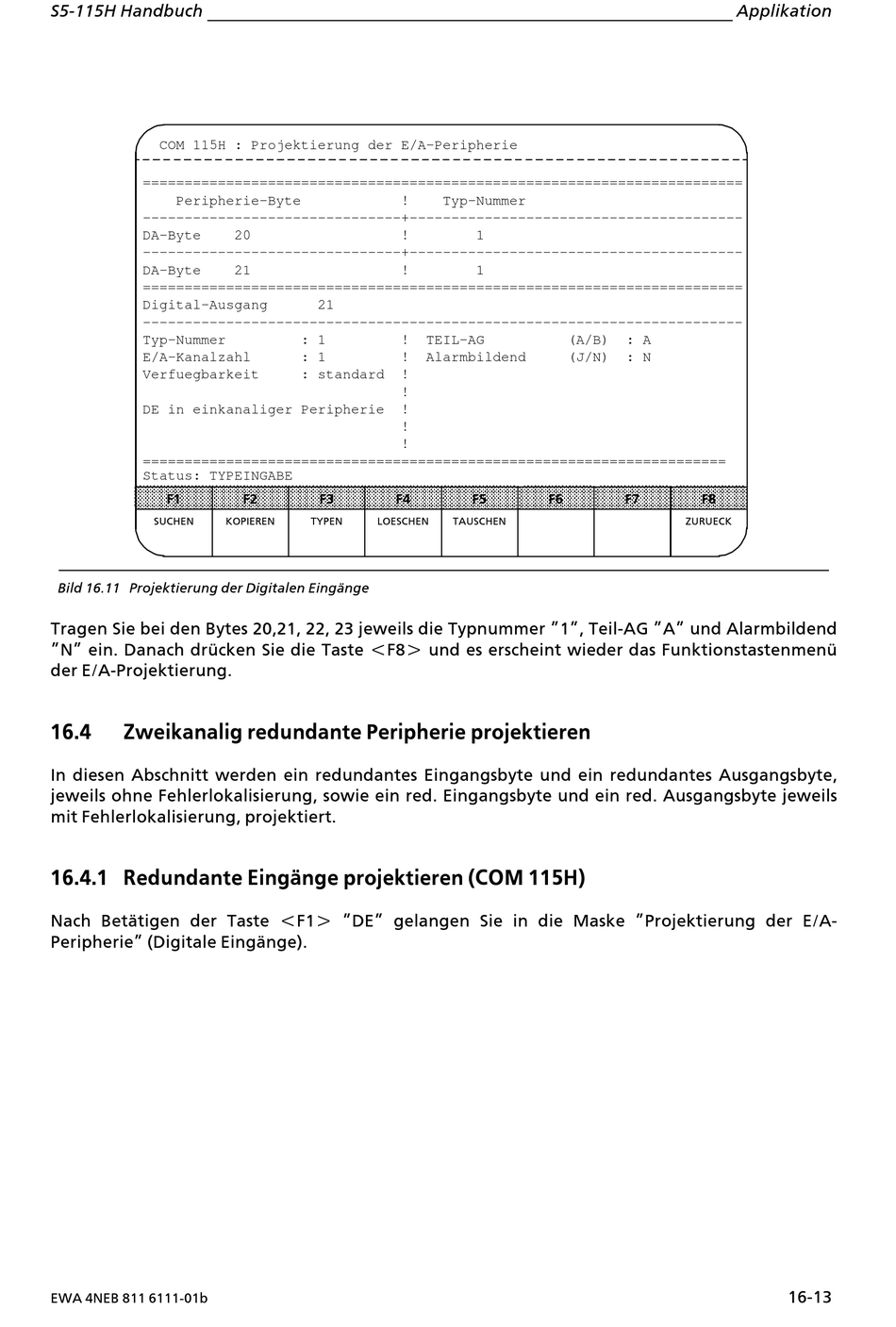

Bild 16.11 Projektierung der Digitalen Eingßnge
Tragen Sie bei den Bytes 20,21, 22, 23 jeweils die Typnummer ∫1∫, Teil>AG ∫A∫ und Alarmbildend
∫N∫ ein. Danach drÂcken Sie die Taste <F8> und es erscheint wieder das FunktionstastenmenÂ
der E/A>Projektierung.
16.4

Zweikanalig redundante Peripherie projektieren

In diesen Abschnitt werden ein redundantes Eingangsbyte und ein redundantes Ausgangsbyte,
jeweils ohne Fehlerlokalisierung, sowie ein red. Eingangsbyte und ein red. Ausgangsbyte jeweils
mit Fehlerlokalisierung, projektiert.
16.4.1 Redundante Eingßnge projektieren (COM 115H)
Nach Betßtigen der Taste <F1> ∫DE∫ gelangen Sie in die Maske ∫Projektierung der E/A>
Peripherie∫ (Digitale Eingßnge).
EWA 4NEB 811 6111>01b
20
21
21
: 1
: 1
: standard
F2 F3
KOPIEREN TYPEN LOESCHEN
! Typ-Nummer
! 1
! 1
! TEIL-AG
! Alarmbildend
!
!
!
!
!
F4 F5 F6
TAUSCHEN
(A/B) : A
(J/N) : N
F7 F8
ZURUECK
Applikation
16>13
