Redundante Eingßnge ohne Fehlerlokalisierung
COM 115H : Projektierung der E/A-Peripherie
========================================================================
Peripherie-Byte
-------------------------------+----------------------------------------
DE-Byte
-------------------------------+----------------------------------------
DE-Byte
========================================================================
Digital-Eingang
------------------------------------------------------------------------
Typ-Nummer
E/A-Kanalzahl
Verfuegbarkeit
Erforderliche Beschaltung :
mit/ohne L-DE/L-DA
DE in redundanter Peripherie
======================================================================
Status: TYPEINGABE
F1
SUCHEN

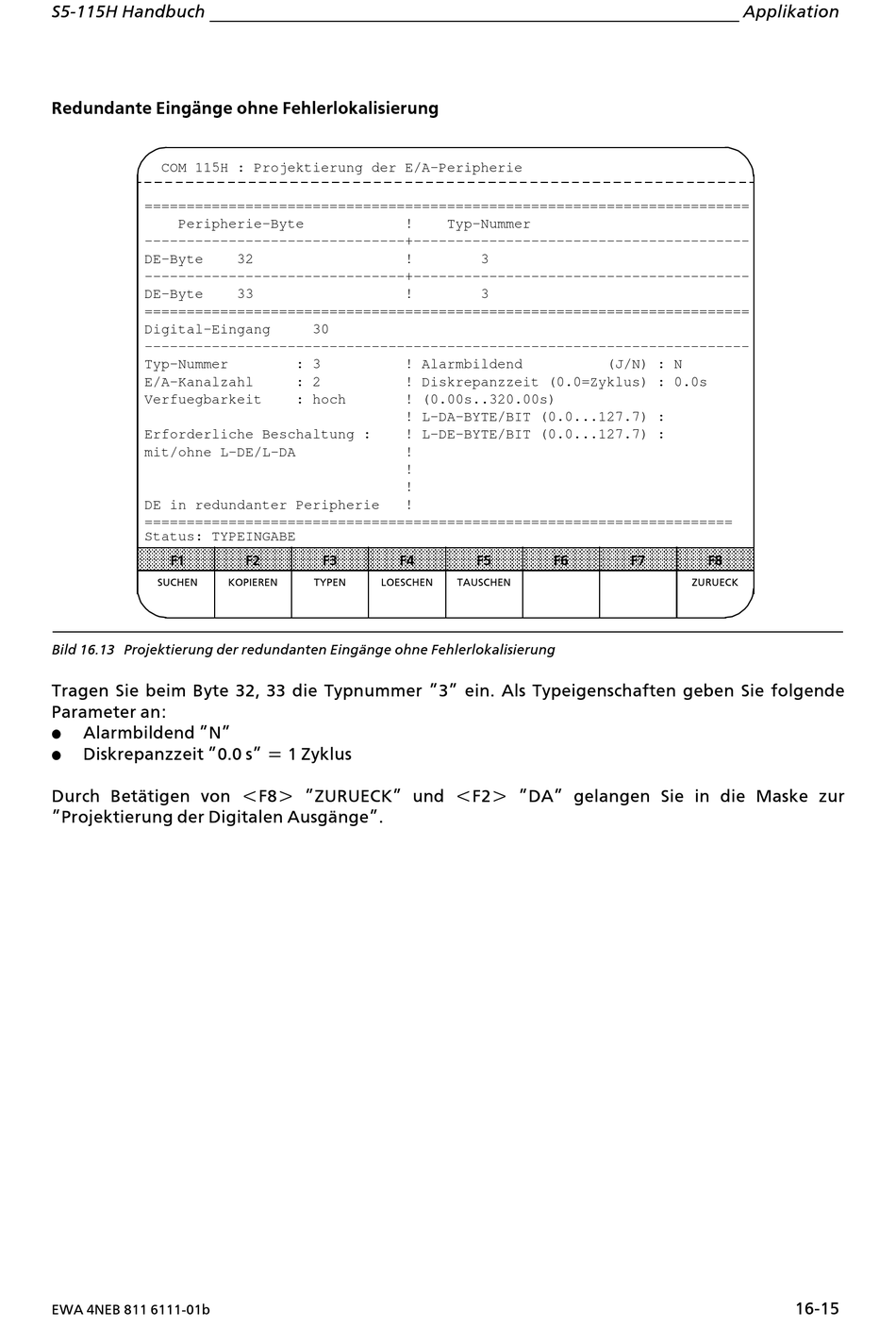

Bild 16.13 Projektierung der redundanten Eingßnge ohne Fehlerlokalisierung
Tragen Sie beim Byte 32, 33 die Typnummer ∫3∫ ein. Als Typeigenschaften geben Sie folgende
Parameter an:
f Alarmbildend ∫N∫
f Diskrepanzzeit ∫0.0 s∫ = 1 Zyklus
Durch Betßtigen von <F8> ∫ZURUECK∫ und <F2> ∫DA∫ gelangen Sie in die Maske zur
∫Projektierung der Digitalen Ausgßnge∫.
