S5>115H Handbuch

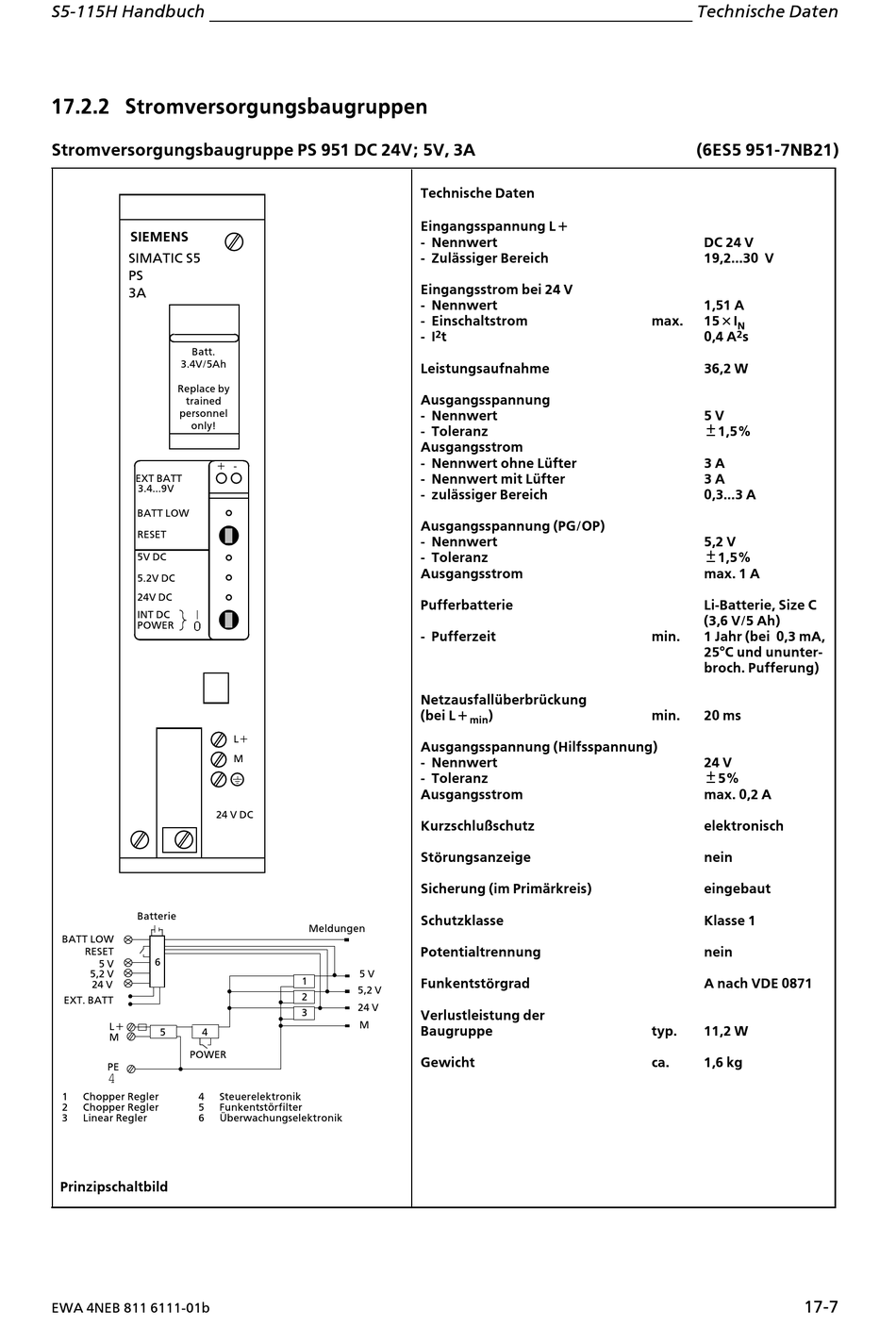

17.2.2 Stromversorgungsbaugruppen

Stromversorgungsbaugruppe PS 951 DC 24V; 5V, 3A
SIEMENS
SIMATIC S5
PS
3A
Batt.
3.4V/5Ah
Replace by
trained
personnel
only!
+ >
EXT BATT
3.4...9V
BATT LOW
RESET
5V DC
5.2V DC
24V DC
INT DC
POWER
24 V DC
Batterie
BATT LOW
RESET
6
5 V
5,2 V
24 V
EXT. BATT
L+
5 4
M
POWER
PE
4
1 Chopper Regler 4 Steuerelektronik
2 Chopper Regler 5 Funkentst'rfilter
eberwachungselektronik
3 Linear Regler 6
Prinzipschaltbild
EWA 4NEB 811 6111>01b
L+
M
Meldungen
5 V
1
5,2 V
2
24 V
3
M
Technische Daten
Eingangsspannung L+
> Nennwert
> Zulßssiger Bereich
Eingangsstrom bei 24 V
> Nennwert
> Einschaltstrom
> I
2
t
Leistungsaufnahme
Ausgangsspannung
> Nennwert
> Toleranz
Ausgangsstrom
> Nennwert ohne LÂfter
> Nennwert mit LÂfter
> zulßssiger Bereich
Ausgangsspannung (PG/OP)
> Nennwert
> Toleranz
Ausgangsstrom
Pufferbatterie
> Pufferzeit
NetzausfallÂberbrÂckung
(bei L+ )
min
Ausgangsspannung (Hilfsspannung)
> Nennwert
> Toleranz
Ausgangsstrom
Kurzschlu˚schutz
St'rungsanzeige
Sicherung (im Primßrkreis)
Schutzklasse
Potentialtrennung
Funkentst'rgrad
Verlustleistung der
Baugruppe
Gewicht
Technische Daten
(6ES5 951>7NB21)
DC 24 V
19,2...30 V
1,51 A
max. 15¥I
N
2
0,4 A s
36,2 W
5 V
±1,5%
3 A
3 A
0,3...3 A
5,2 V
±1,5%
max. 1 A
Li>Batterie, Size C
(3,6 V/5 Ah)
min. 1 Jahr (bei 0,3 mA,
25∞C und ununter>
broch. Pufferung)
min. 20 ms
24 V
±5%
max. 0,2 A
elektronisch
nein
eingebaut
Klasse 1
nein
A nach VDE 0871
typ. 11,2 W
ca. 1,6 kg
17>7
