Projektierung der E/A>Peripherie
f

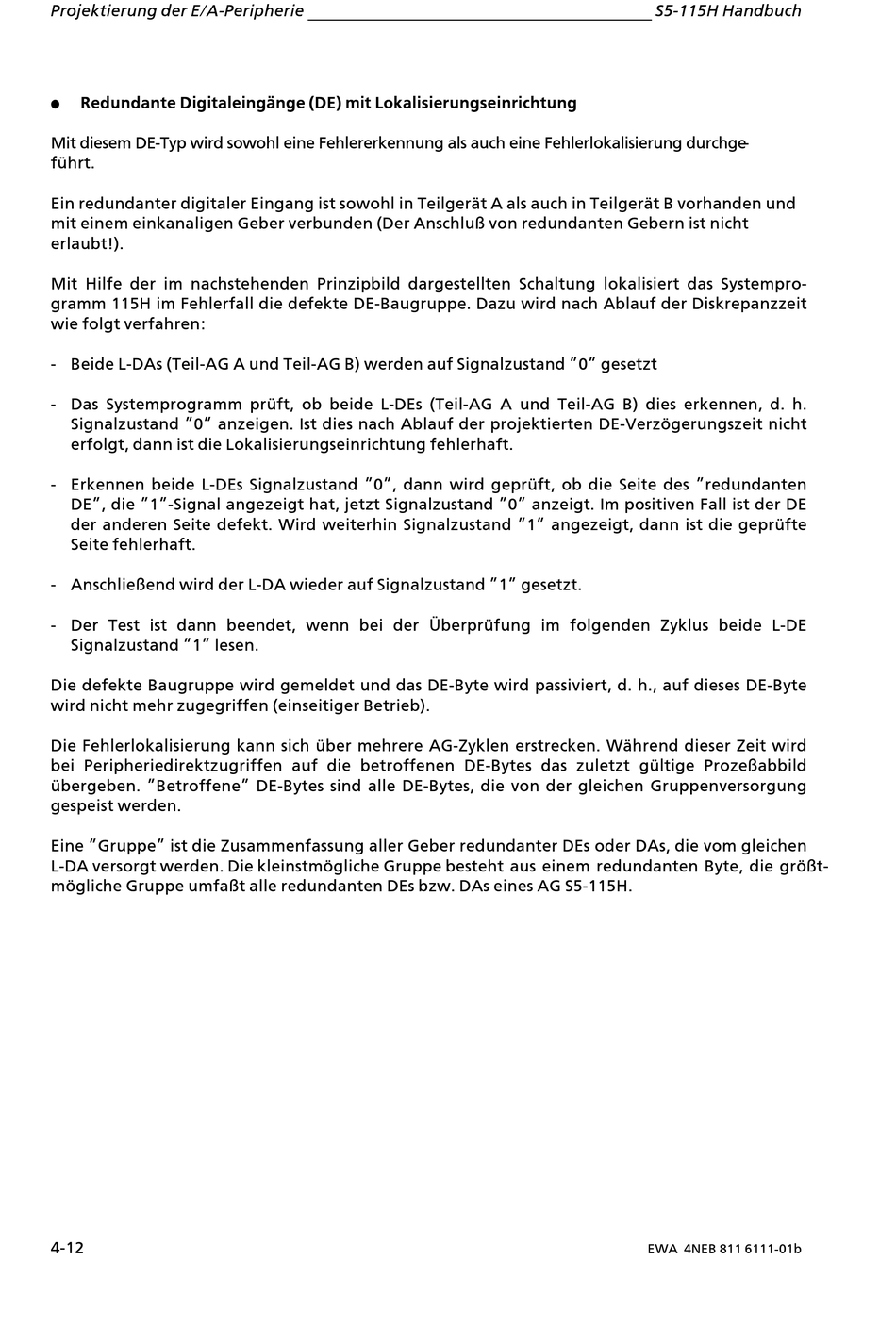

Redundante Digitaleingßnge (DE) mit Lokalisierungseinrichtung
Mit diesem DE>Typ wird sowohl eine Fehlererkennung als auch eine Fehlerlokalisierung durchge>
fÂhrt.
Ein redundanter digitaler Eingang ist sowohl in Teilgerßt A als auch in Teilgerßt B vorhanden und
mit einem einkanaligen Geber verbunden (Der Anschlu˚ von redundanten Gebern ist nicht
erlaubt!).
Mit Hilfe der im nachstehenden Prinzipbild dargestellten Schaltung lokalisiert das Systempro>
gramm 115H im Fehlerfall die defekte DE>Baugruppe. Dazu wird nach Ablauf der Diskrepanzzeit
wie folgt verfahren:
> Beide L>DAs (Teil>AG A und Teil>AG B) werden auf Signalzustand ∫0∫ gesetzt
> Das Systemprogramm prÂft, ob beide L>DEs (Teil>AG A und Teil>AG B) dies erkennen, d. h.
Signalzustand ∫0∫ anzeigen. Ist dies nach Ablauf der projektierten DE>Verz'gerungszeit nicht
erfolgt, dann ist die Lokalisierungseinrichtung fehlerhaft.
> Erkennen beide L>DEs Signalzustand ∫0∫, dann wird geprÂft, ob die Seite des ∫redundanten
DE∫, die ∫1∫>Signal angezeigt hat, jetzt Signalzustand ∫0∫ anzeigt. Im positiven Fall ist der DE
der anderen Seite defekt. Wird weiterhin Signalzustand ∫1∫ angezeigt, dann ist die geprÂfte
Seite fehlerhaft.
> Anschlie˚end wird der L>DA wieder auf Signalzustand ∫1∫ gesetzt.
> Der Test ist dann beendet, wenn bei der eberprÂfung im folgenden Zyklus beide L>DE
Signalzustand ∫1∫ lesen.
Die defekte Baugruppe wird gemeldet und das DE>Byte wird passiviert, d. h., auf dieses DE>Byte
wird nicht mehr zugegriffen (einseitiger Betrieb).
Die Fehlerlokalisierung kann sich Âber mehrere AG>Zyklen erstrecken. Wßhrend dieser Zeit wird
bei Peripheriedirektzugriffen auf die betroffenen DE>Bytes das zuletzt gÂltige Proze˚abbild
Âbergeben. ∫Betroffene∫ DE>Bytes sind alle DE>Bytes, die von der gleichen Gruppenversorgung
gespeist werden.
Eine ∫Gruppe∫ ist die Zusammenfassung aller Geber redundanter DEs oder DAs, die vom gleichen
L>DA versorgt werden. Die kleinstm'gliche Gruppe besteht aus einem redundanten Byte, die gr'˚t>
m'gliche Gruppe umfa˚t alle redundanten DEs bzw. DAs eines AG S5>115H.
4>12
S5>115H Handbuch
EWA 4NEB 811 6111>01b
