Aufbaurichtlinien
Schalter> und BrÂckeneinstellungen auf der Anschaltung IM 304 bei dezentraler Kopplung

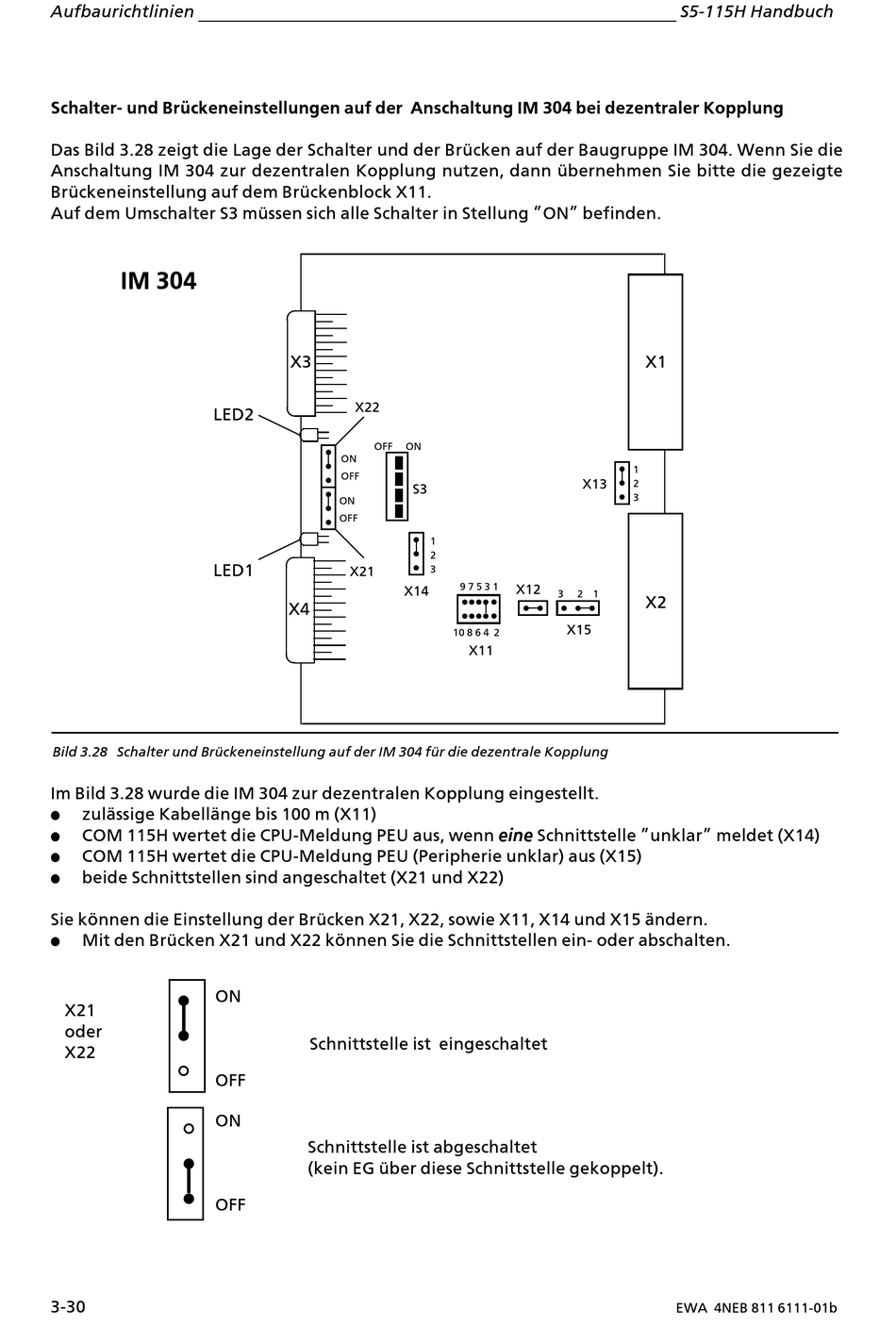

Das Bild 3.28 zeigt die Lage der Schalter und der BrÂcken auf der Baugruppe IM 304. Wenn Sie die
Anschaltung IM 304 zur dezentralen Kopplung nutzen, dann Âbernehmen Sie bitte die gezeigte
BrÂckeneinstellung auf dem BrÂckenblock X11.
Auf dem Umschalter S3 mÂssen sich alle Schalter in Stellung ∫ON∫ befinden.
IM 304
LED2
LED1
Bild 3.28 Schalter und BrÂckeneinstellung auf der IM 304 fÂr die dezentrale Kopplung
Im Bild 3.28 wurde die IM 304 zur dezentralen Kopplung eingestellt.
zulßssige Kabellßnge bis 100 m (X11)
f
f
COM 115H wertet die CPU>Meldung PEU aus, wenn eine Schnittstelle ∫unklar∫ meldet (X14)
f
COM 115H wertet die CPU>Meldung PEU (Peripherie unklar) aus (X15)
f
beide Schnittstellen sind angeschaltet (X21 und X22)
Sie k'nnen die Einstellung der BrÂcken X21, X22, sowie X11, X14 und X15 ßndern.
f
Mit den BrÂcken X21 und X22 k'nnen Sie die Schnittstellen ein> oder abschalten.
ON
X21
oder
X22
OFF
ON
OFF
3>30
X3
X22
OFF
ON
ON
OFF
S3
ON
OFF
1
2
3
X21
X14
X4
10 8 6 4 2
Schnittstelle ist eingeschaltet
Schnittstelle ist abgeschaltet
(kein EG Âber diese Schnittstelle gekoppelt).
X13
9 7 5 3 1
X12
3
2
1
X15
X11
S5>115H Handbuch
X1
1
2
3
X2
EWA 4NEB 811 6111>01b
