S5>115H Handbuch
Adaptionskapsel
Mit Hilfe einer Adaptionskapsel (6ES5 491>0LB11 oder 6ES5 491>0LC11) k'nnen Flachbaugruppen
im Doppel>Europa>Format wie die Baugruppen in Blockbauform auf einen Baugruppentrßger
befestigt werden.

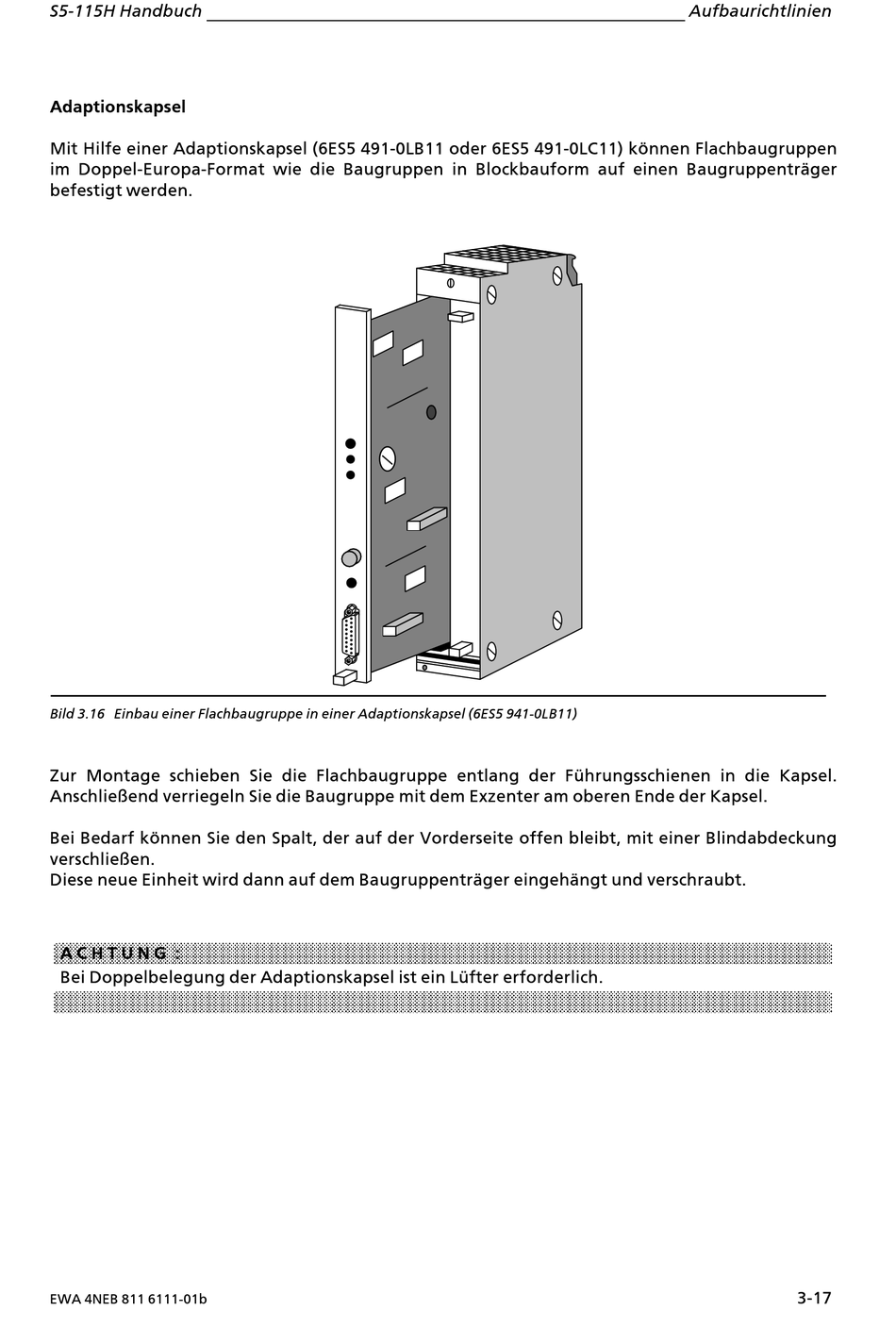

Bild 3.16 Einbau einer Flachbaugruppe in einer Adaptionskapsel (6ES5 941>0LB11)
Zur Montage schieben Sie die Flachbaugruppe entlang der FÂhrungsschienen in die Kapsel.
Anschlie˚end verriegeln Sie die Baugruppe mit dem Exzenter am oberen Ende der Kapsel.
Bei Bedarf k'nnen Sie den Spalt, der auf der Vorderseite offen bleibt, mit einer Blindabdeckung
verschlie˚en.
Diese neue Einheit wird dann auf dem Baugruppentrßger eingehßngt und verschraubt.
A C H T U N G :
Bei Doppelbelegung der Adaptionskapsel ist ein LÂfter erforderlich.
EWA 4NEB 811 6111>01b
Aufbaurichtlinien
3>17
