Aufbaurichtlinien
BestÂckungsm'glichkeiten des Baugruppentrßgers CR 700>2
Der Baugruppentrßger CR 700>2 erm'glicht den Aufbau gr'˚erer Steuerungen in 19>Zoll>Schrßn>
ken. Er ist bestÂckbar mit einer Stromversorgungsbaugruppe (PS), einer Zentralbaugruppe (CPU)
und bis zu 6 Ein> oder Ausgabebaugruppen. Ein Aufbau dieser Art wird als ZG 2 bezeichnet. Neben
Digital> und Analogbaugruppen k'nnen auch signalvorverarbeitende Baugruppen (IP) und Kom>
munikationsprozessoren (CP) gesteckt werden (Æ Bild 3.3).
Baugruppentrßger
CR 700>2
Steckplßtze
Stromversorgungsbaugruppe
Zentralbaugruppe
Digitalbaugruppe
Analogbaugruppe
2
IM 306
3
IM 304/324R
CP 523 ... 526/530/535/552>1
IP 240/ 242 ... 246/247/260/261
IP 252
4
DIMOS>Anschaltung
1 Der Einsatz von IP 246/247 und CP 524/525/526 ist mit einer 3 A>Stromversorgungsbaugruppe nicht zulßssig
2 Auf den Steckplßtzen 4, 5 und 6 nur bei Verwendung von IM 306
3 Wird keine Anschaltung gesteckt, so darf der Abschlu˚stecker nicht entfernt werden
4 Kein direkter Peripheriezugriff erlaubt
5 in Vorbereitung

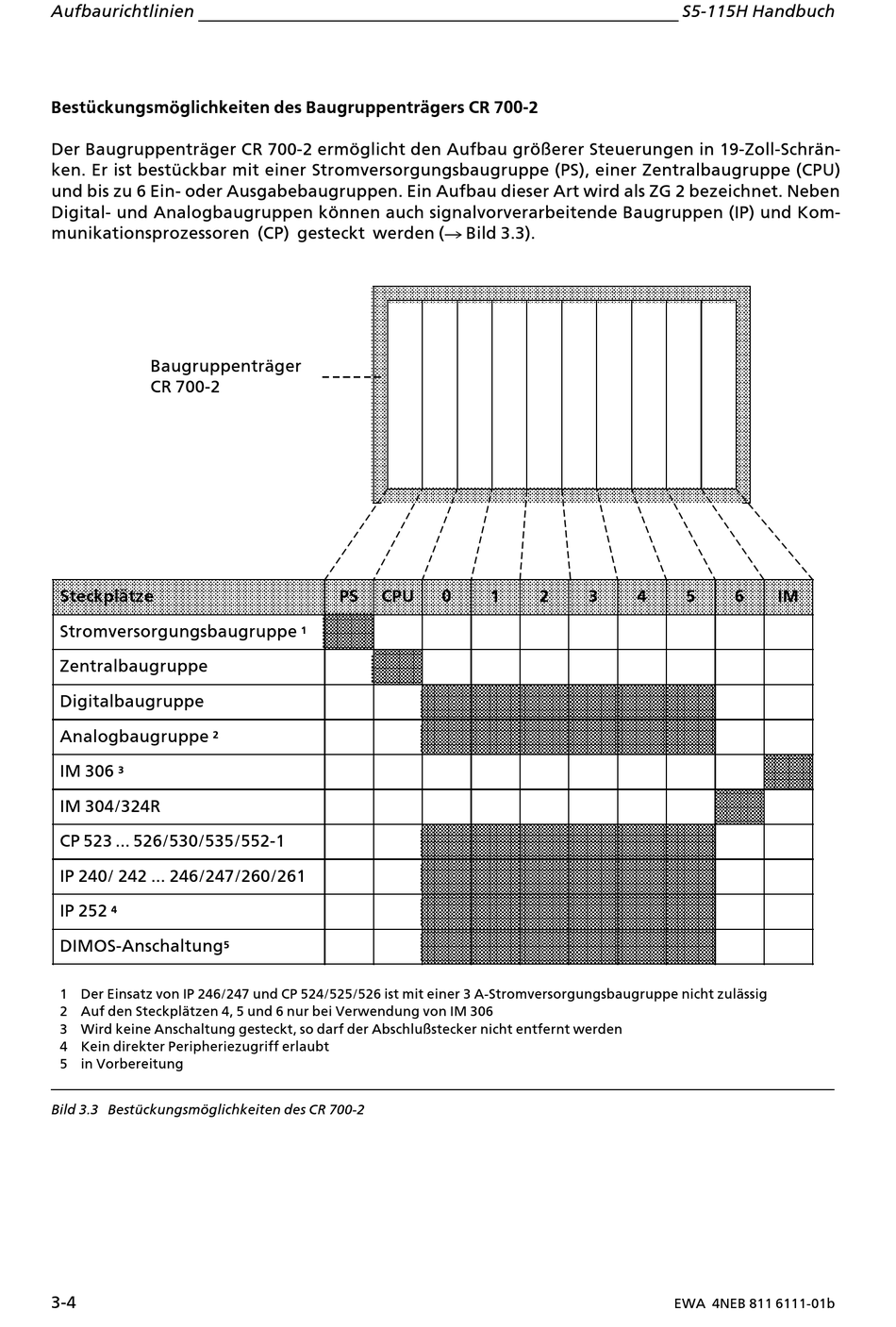

Bild 3.3 BestÂckungsm'glichkeiten des CR 700>2
3>4
PS
CPU
1
5
0
1
2
3
S5>115H Handbuch
4
5
6
IM
EWA 4NEB 811 6111>01b
