S5>115H Handbuch
BestÂckungsm'glichkeiten des Baugruppentrßgers ER 701>3LH
Die Baugruppen auf einem Baugruppentrßger ER 701>3LH bilden ein Erweiterungsgerßt fÂr die
geschaltete Peripherie. Das geschaltete EG eignet sich zur Kopplung an ein ZG 0LB11, ZG 2F oder
ZG 3 . Der Baugruppentrßger ER 701>3LH ist bestÂckbar mit einer Stromversorgung, Ein> und
Ausgabebaugruppen (digital und analog), Kommunikationsprozessoren und signalvorverarbei>
tenden Baugruppen (ohne Interrupt>Verarbeitung), den Anschaltungen IM314R sowie einer
Anschaltung IM 306 zur variablen Adressierung der Peripherie.
Baugruppentrßger
ER 701>3LH
Steckplßtze
Stromversorgungsbaugruppe
Digitalbaugruppe
2
Analogbaugruppe
IM 306
IM 314R
CP 523...526/530/535/552
IP 240
/ 242...245 / 260 / 261
3
IP
246 / 247 / 252
3
DIMOS>Anschaltung
IM 314
1 Der Einsatz von IP 246/247 und CP 524/525/526 ist mit einer 3 A>Stromversorgungsbaugruppe nicht zulßssig
2 Au˚er Eingabebaugruppe 6ES5 434>7
3 Nur bei Kopplung mit IM 304/314 oder 304/314R
4 in Vorbereitung

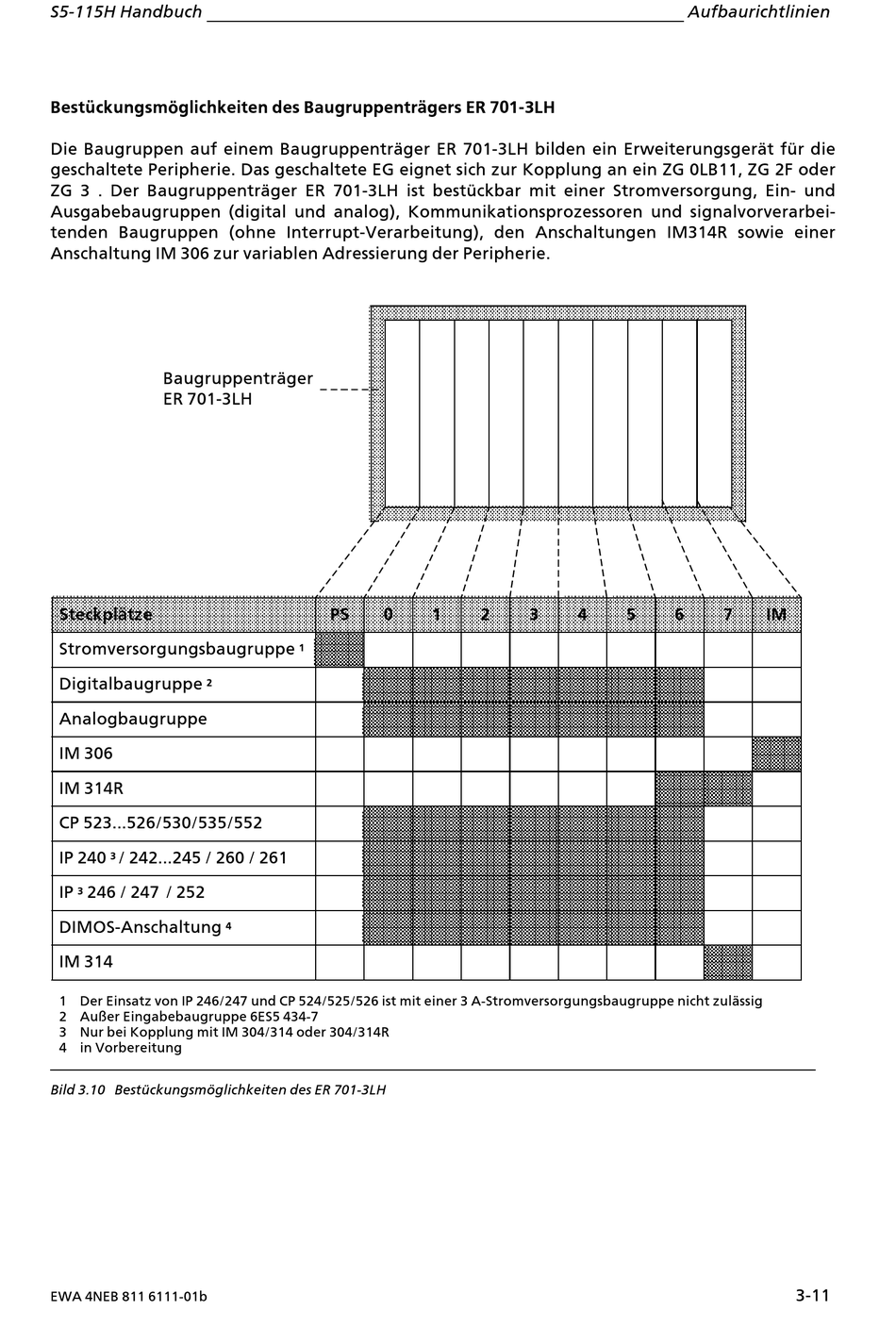

Bild 3.10 BestÂckungsm'glichkeiten des ER 701>3LH
EWA 4NEB 811 6111>01b
PS
0
1
4
1
2
3
4
Aufbaurichtlinien
5
6
7
IM
3>11
