S5>115H Handbuch

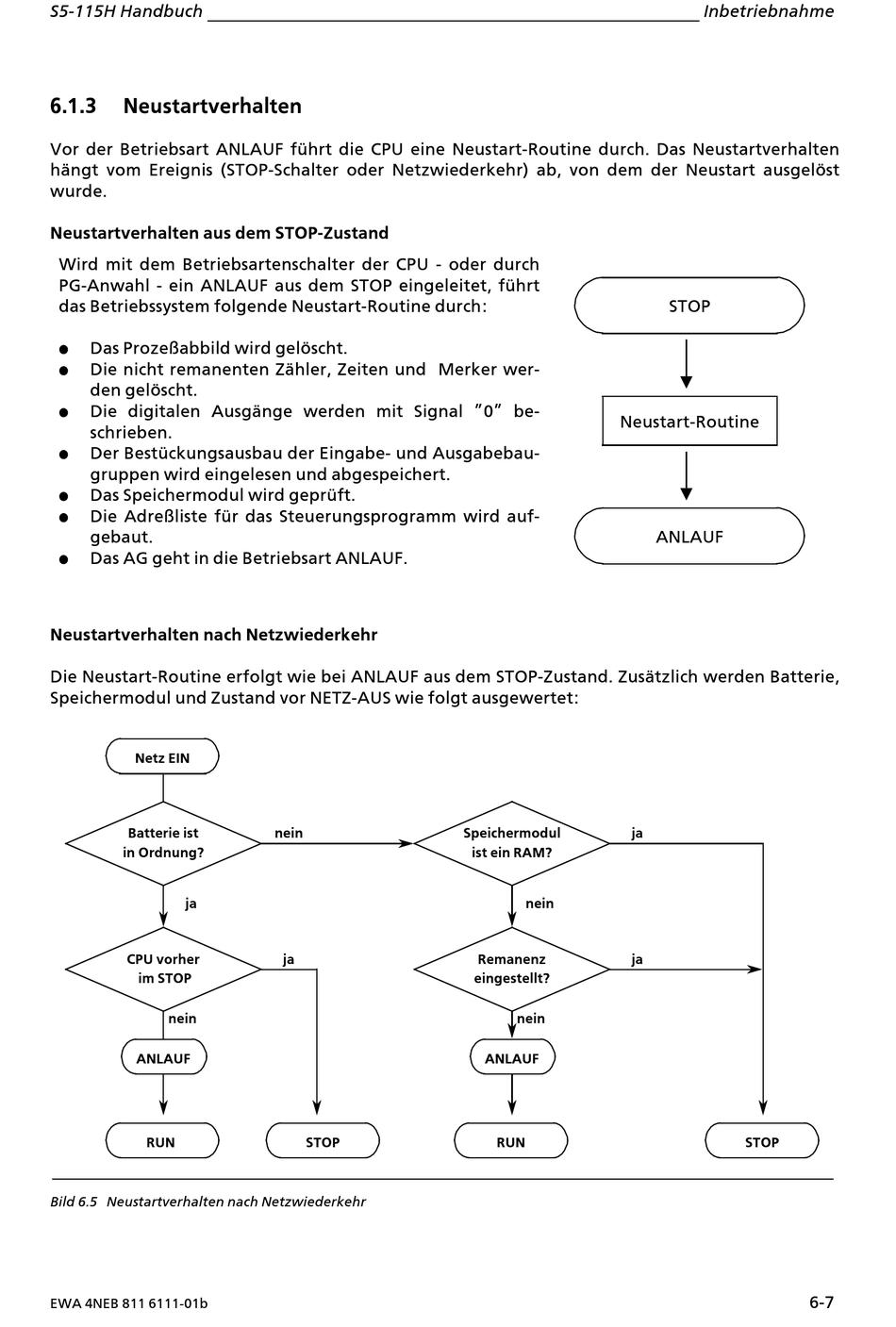

6.1.3
Neustartverhalten
Vor der Betriebsart ANLAUF fÂhrt die CPU eine Neustart>Routine durch. Das Neustartverhalten
hßngt vom Ereignis (STOP>Schalter oder Netzwiederkehr) ab, von dem der Neustart ausgel'st
wurde.
Neustartverhalten aus dem STOP>Zustand
Wird mit dem Betriebsartenschalter der CPU > oder durch
PG>Anwahl > ein ANLAUF aus dem STOP eingeleitet, fÂhrt
das Betriebssystem folgende Neustart>Routine durch:
f
Das Proze˚abbild wird gel'scht.
f
Die nicht remanenten Zßhler, Zeiten und Merker wer>
den gel'scht.
f
Die digitalen Ausgßnge werden mit Signal ∫0∫ be>
schrieben.
f
Der BestÂckungsausbau der Eingabe> und Ausgabebau>
gruppen wird eingelesen und abgespeichert.
Das Speichermodul wird geprÂft.
f
f
Die Adre˚liste fÂr das Steuerungsprogramm wird auf>
gebaut.
Das AG geht in die Betriebsart ANLAUF.
f
Neustartverhalten nach Netzwiederkehr
Die Neustart>Routine erfolgt wie bei ANLAUF aus dem STOP>Zustand. Zusßtzlich werden Batterie,
Speichermodul und Zustand vor NETZ>AUS wie folgt ausgewertet:
Netz EIN
Batterie ist
in Ordnung?
ja
CPU vorher
im STOP
nein
ANLAUF
RUN
Bild 6.5 Neustartverhalten nach Netzwiederkehr
EWA 4NEB 811 6111>01b
nein
ja
STOP
Neustart>Routine
Speichermodul
ist ein RAM?
nein
Remanenz
eingestellt?
nein
ANLAUF
RUN
Inbetriebnahme
STOP
ANLAUF
ja
ja
STOP
6>7
