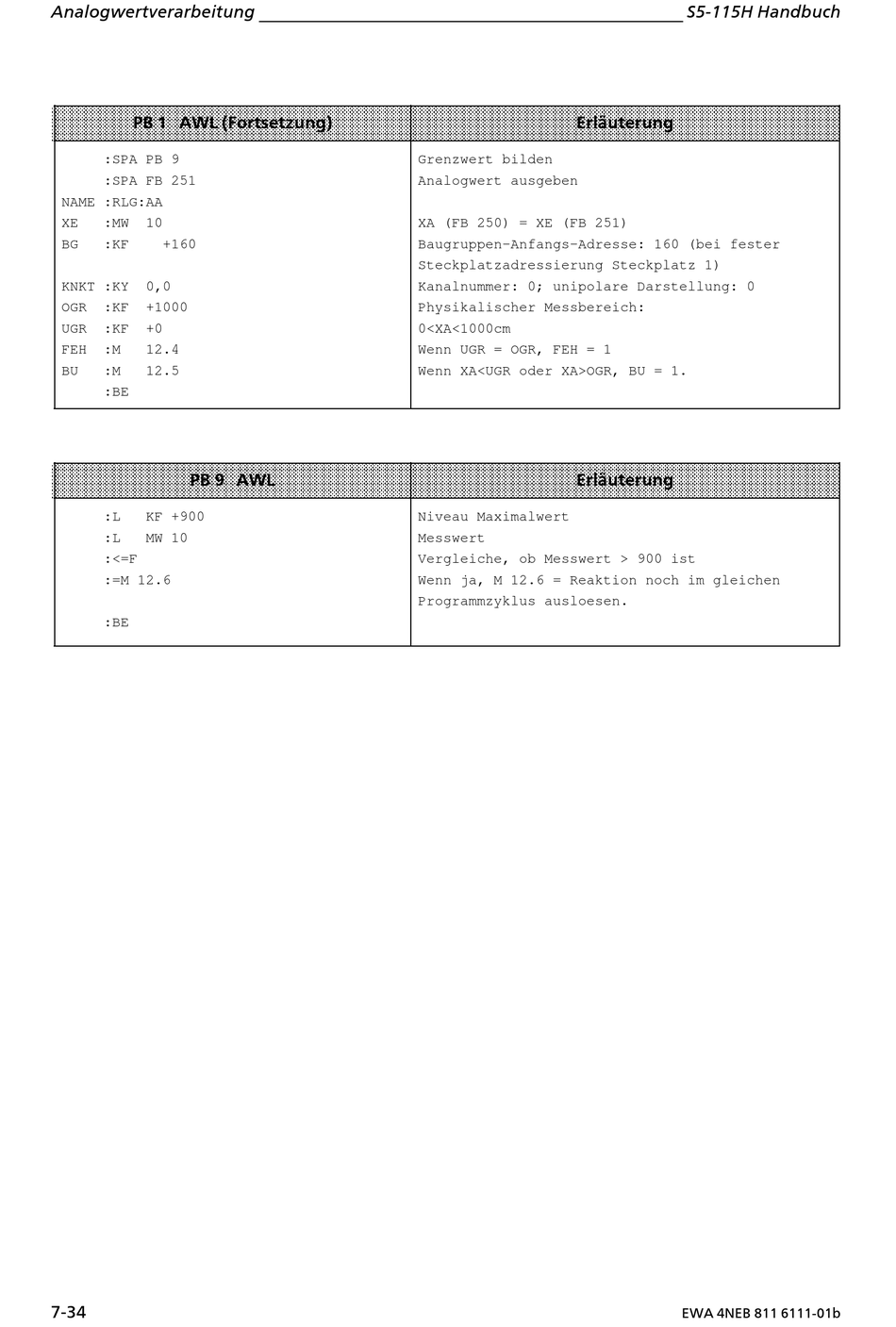

Analogwertverarbeitung
PB 1 AWL (Fortsetzung)
:SPA PB 9
:SPA FB 251
NAME :RLG:AA
XE :MW 10
BG :KF +160
KNKT :KY 0,0
OGR :KF +1000
UGR :KF +0
FEH :M 12.4
BU :M 12.5
:BE
PB 9 AWL
:L KF +900
:L MW 10
:<=F
:=M 12.6
:BE
7>34
Erlßuterung
Grenzwert bilden
Analogwert ausgeben
XA (FB 250) = XE (FB 251)
Baugruppen-Anfangs-Adresse: 160 (bei fester
Steckplatzadressierung Steckplatz 1)
Kanalnummer: 0; unipolare Darstellung: 0
Physikalischer Messbereich:
0<XA<1000cm
Wenn UGR = OGR, FEH = 1
Wenn XA<UGR oder XA>OGR, BU = 1.
Erlßuterung
Niveau Maximalwert
Messwert
Vergleiche, ob Messwert > 900 ist
Wenn ja, M 12.6 = Reaktion noch im gleichen
Programmzyklus ausloesen.
