f F4 Projektierung (DB 1) ausdrucken
Nach Betßtigen der Taste <F4> erscheint das DruckmenÂ. Mit diesem Men k'nnen Sie die Projek>
tierung in Tabellenform dokumentieren. Soll der Projektierungs>DB von einem logischen Gerßt (AG,
FD oder EPROM) ausgedruckt werden, so mu˚ dieser vorher in den Arbeitsspeicher des PG geladen
werden. Beim Ausdruck kann nach jeder Seite der Schriftfu˚ ausgegeben werden.
COM 115H Druckmenue
F1 DE
F2 DA
F3 AE
F4 AA
F5 CP/IP
F6 TYPEN
F7 ALL
F8 ZURUECK
F1
DE

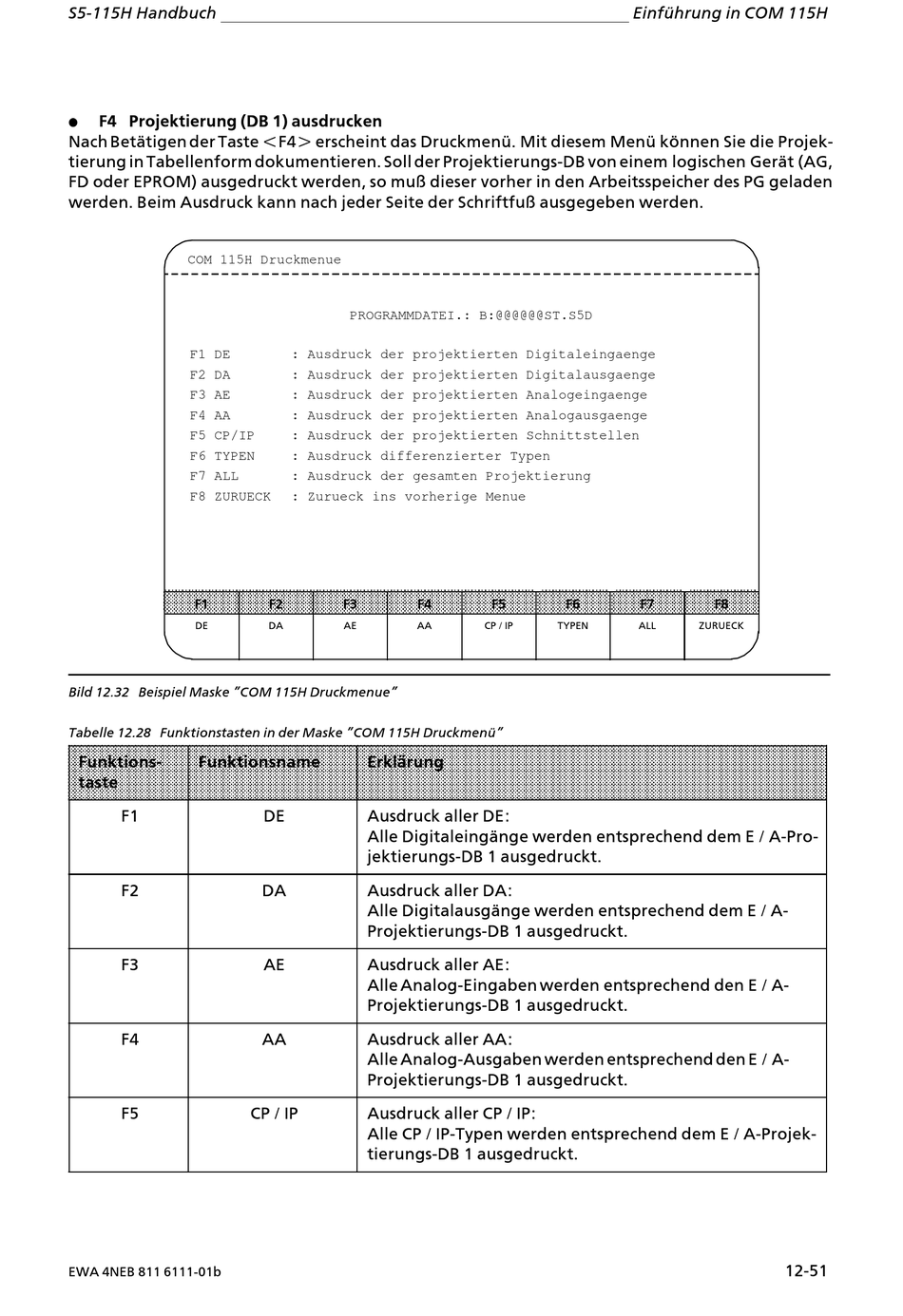

Bild 12.32 Beispiel Maske ∫COM 115H Druckmenue∫
Tabelle 12.28 Funktionstasten in der Maske ∫COM 115H DruckmenÂ∫
Funktions> Funktionsname
taste
F1
F2
F3
F4
F5
EWA 4NEB 811 6111>01b
PROGRAMMDATEI.: B:@@@@@@ST.S5D
: Ausdruck der projektierten Digitaleingaenge
: Ausdruck der projektierten Digitalausgaenge
: Ausdruck der projektierten Analogeingaenge
: Ausdruck der projektierten Analogausgaenge
: Ausdruck der projektierten Schnittstellen
: Ausdruck differenzierter Typen
: Ausdruck der gesamten Projektierung
: Zurueck ins vorherige Menue
F2 F3 F4
DA AE AA
Erklßrung
DE Ausdruck aller DE:
Alle Digitaleingßnge werden entsprechend dem E / A>Pro>
jektierungs>DB 1 ausgedruckt.
DA Ausdruck aller DA:
Alle Digitalausgßnge werden entsprechend dem E / A>
Projektierungs>DB 1 ausgedruckt.
AE Ausdruck aller AE:
Alle Analog>Eingaben werden entsprechend den E / A>
Projektierungs>DB 1 ausgedruckt.
AA Ausdruck aller AA:
Alle Analog>Ausgaben werden entsprechend den E / A>
Projektierungs>DB 1 ausgedruckt.
CP / IP Ausdruck aller CP / IP:
Alle CP / IP>Typen werden entsprechend dem E / A>Projek>
tierungs>DB 1 ausgedruckt.
