Hinweis:
Auf der letzten IM 314R mu˚ der untere Frontstecker mit einem Abschlu˚stecker mit der
Bestell.>Nr.!6ES5 760>0HA11 bestÂckt sein.
Auf der Frontplatte der IM 314R befinden sich vier LEDs, die den momentanen Zustand der Bau>
gruppe wiedergeben. Die Bedeutung der LEDs finden Sie in der folgenden Tabelle.
F T
R BF

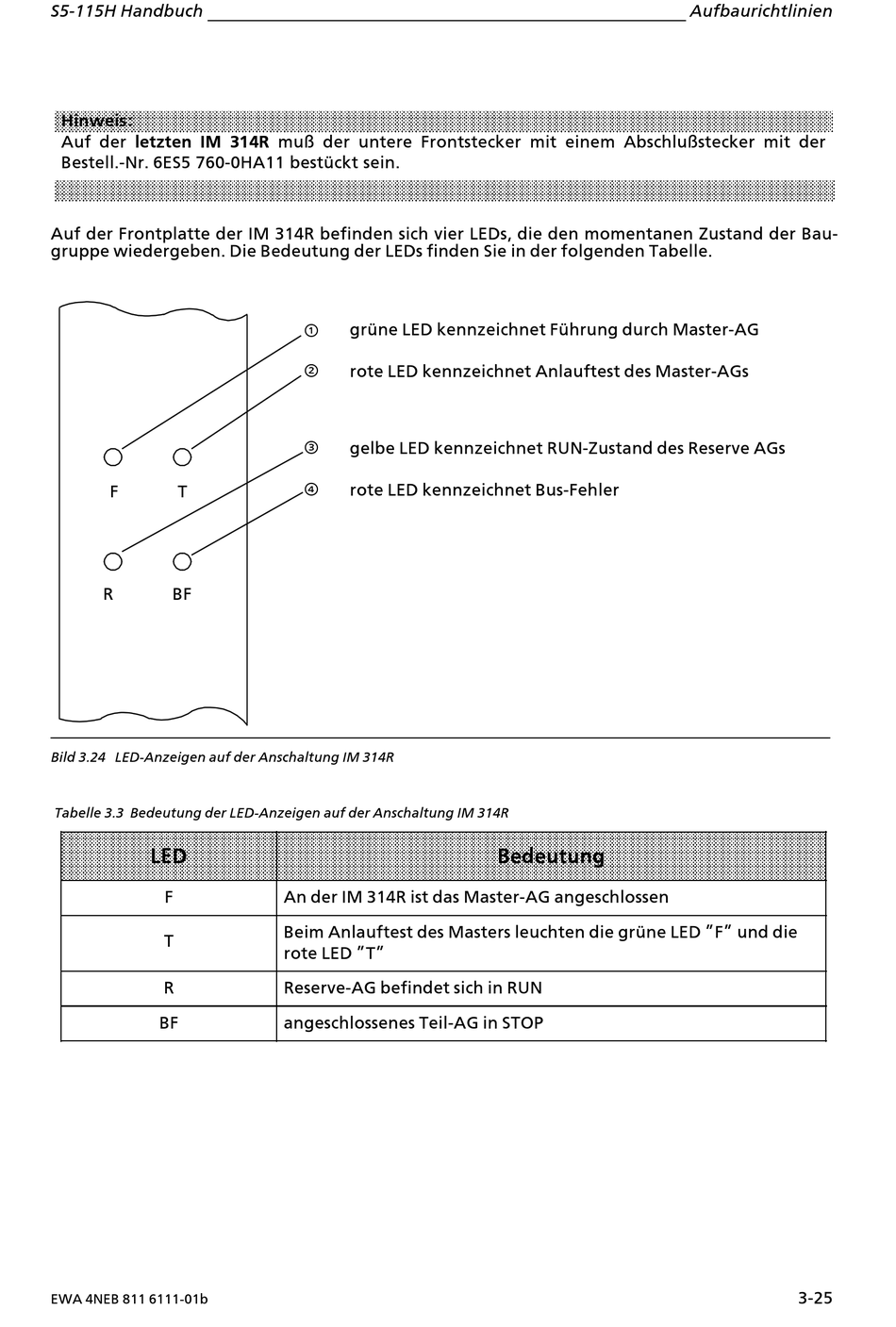

Bild 3.24 LED>Anzeigen auf der Anschaltung IM 314R
Tabelle 3.3 Bedeutung der LED>Anzeigen auf der Anschaltung IM 314R
LED
F
T
R
BF
EWA 4NEB 811 6111>01b
grÂne LED kennzeichnet FÂhrung durch Master>AG
—
" rote LED kennzeichnet Anlauftest des Master>AGs
" gelbe LED kennzeichnet RUN>Zustand des Reserve AGs
' rote LED kennzeichnet Bus>Fehler
An der IM 314R ist das Master>AG angeschlossen
Beim Anlauftest des Masters leuchten die grÂne LED ∫F∫ und die
rote LED ∫T∫
Reserve>AG befindet sich in RUN
angeschlossenes Teil>AG in STOP
Bedeutung
