Analogwertverarbeitung
Inbetriebnahme
Analog>Eingabebaugruppe AE 460:
f
Me˚umformer direkt am Frontstecker der AE 460 anschlie˚en
(Anschlu˚punkte: M0+, M0>). Der Me˚umformer liefert Werte zwischen 0 und 20 mA, wobei
0!mA dem Stand 0,00 Meter und 20 mA dem Maximalstand 10,00 Meter entsprechen.
f
Me˚bereichsmodul ± 20 mA (6ES5 498>1AA41) in die AE 460 stecken.
Am Ausgang des internen A/D>Wandlers der Analog>Eingabebaugruppe liegt dann ein
digitaler Wert zwischen 0 und 2048 Einheiten, der vom Anwenderprogramm verarbeitet wird
(ÆBild!7.18).
Me˚>
Differenz>
umformer
Druck

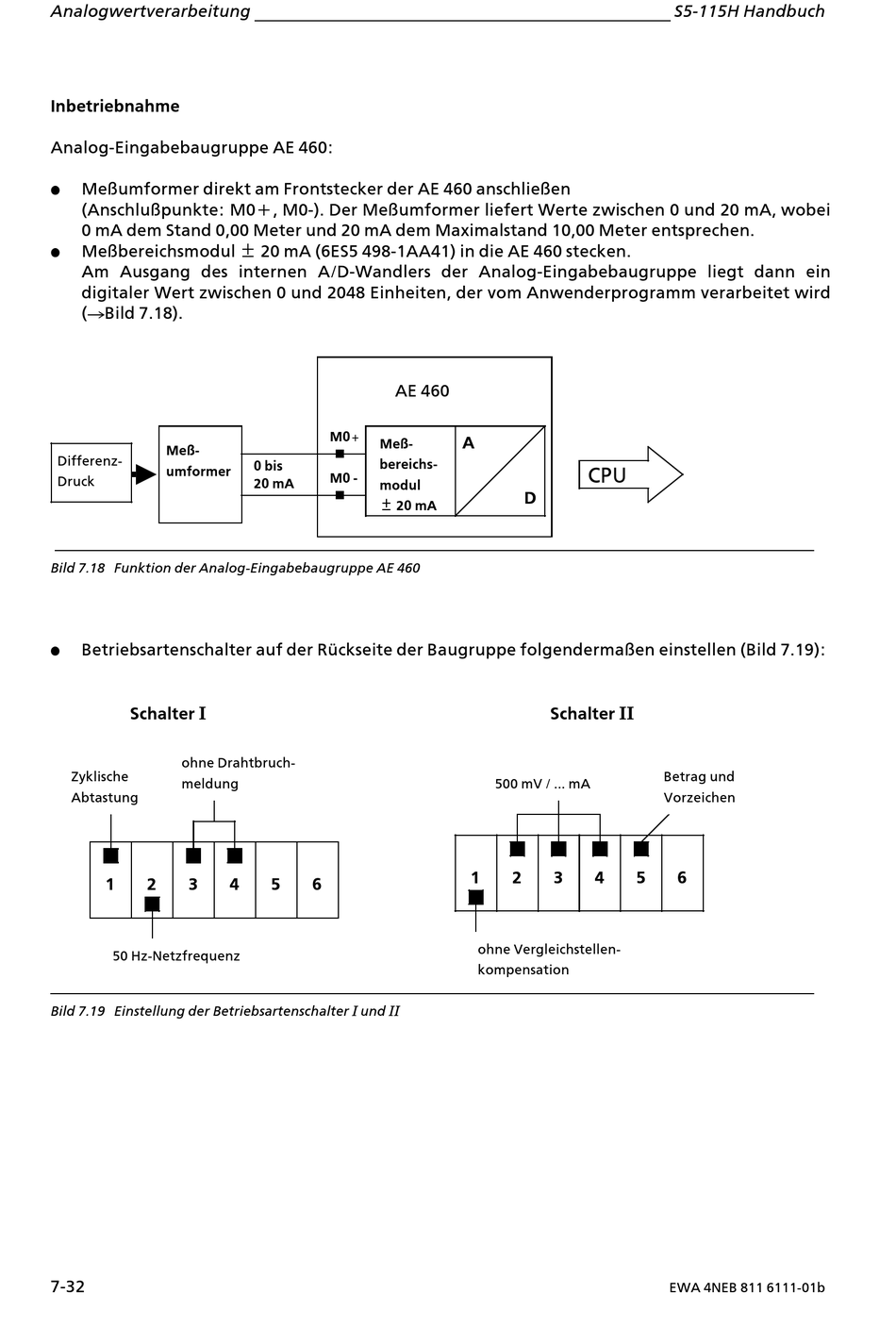

Bild 7.18 Funktion der Analog>Eingabebaugruppe AE 460
f
Betriebsartenschalter auf der RÂckseite der Baugruppe folgenderma˚en einstellen (Bild 7.19):
Schalter I
ohne Drahtbruch>
Zyklische
meldung
Abtastung
1
2
3
50 Hz>Netzfrequenz
Bild 7.19 Einstellung der Betriebsartenschalter I und II
7>32
AE 460
M0
+
Me˚>
bereichs>
0 bis
M0 >
20 mA
modul
± 20 mA
4
5
6
A
CPU
D
Schalter II
500 mV / ... mA
1
2
3
4
ohne Vergleichstellen>
kompensation
S5>115H Handbuch
Betrag und
Vorzeichen
5
6
EWA 4NEB 811 6111>01b
