Aufbaurichtlinien
Schalter> und BrÂckeneinstellung auf der Anschaltung IM 314 bei dezentraler Kopplung

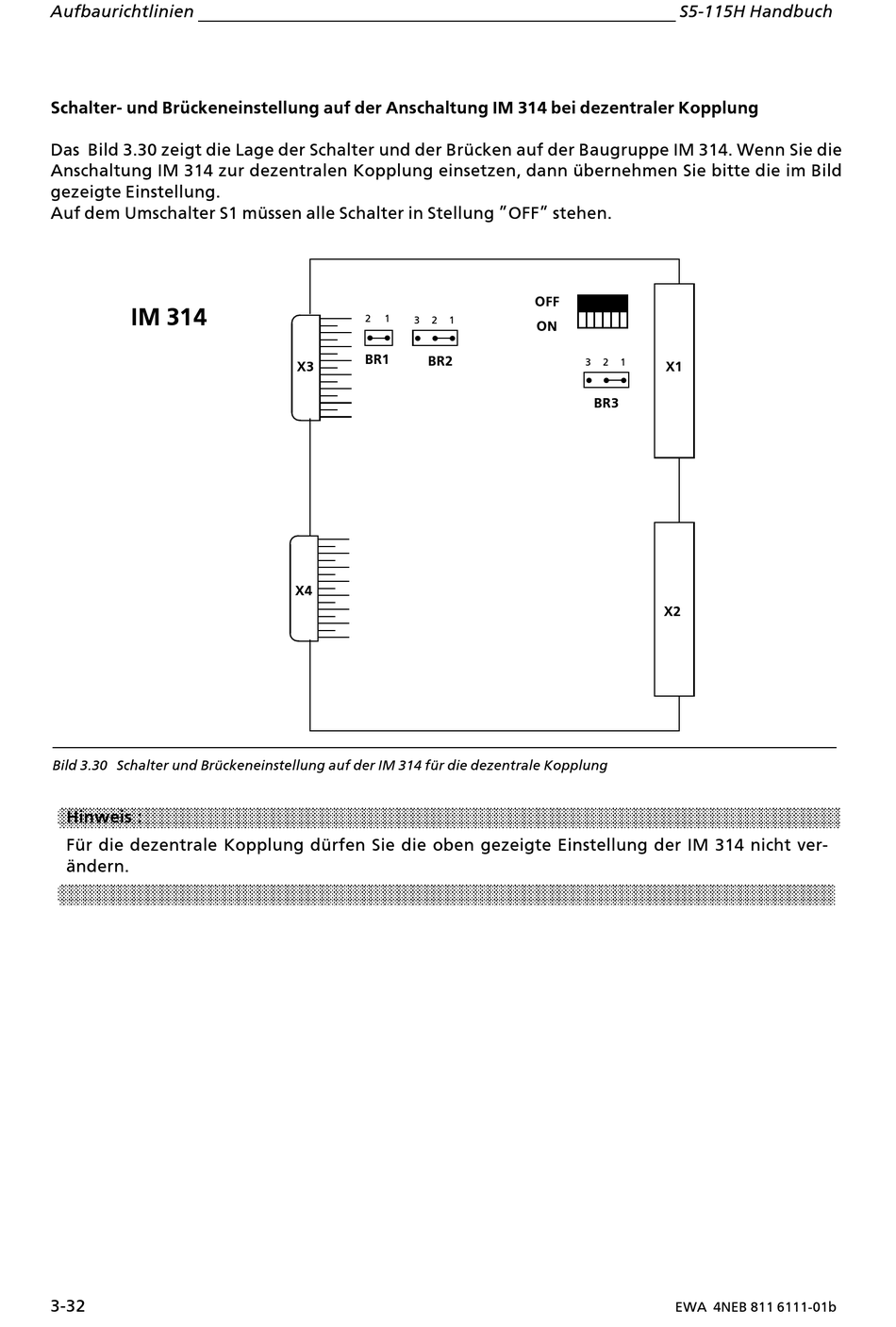

Das Bild 3.30 zeigt die Lage der Schalter und der BrÂcken auf der Baugruppe IM 314. Wenn Sie die
Anschaltung IM 314 zur dezentralen Kopplung einsetzen, dann Âbernehmen Sie bitte die im Bild
gezeigte Einstellung.
Auf dem Umschalter S1 mÂssen alle Schalter in Stellung ∫OFF∫ stehen.
IM 314
Bild 3.30 Schalter und BrÂckeneinstellung auf der IM 314 fÂr die dezentrale Kopplung
Hinweis :
FÂr die dezentrale Kopplung dÂrfen Sie die oben gezeigte Einstellung der IM 314 nicht ver>
ßndern.
3>32
2
1
3
2
1
BR1
BR2
X3
X4
S5>115H Handbuch
OFF
ON
3
2
1
X1
BR3
X2
EWA 4NEB 811 6111>01b
