Inbetriebnahme
6.1.1 Bedienung von Stromversorgungs> und Zentalbaugruppe
Stromversorgungsbaugruppe PS 951
An dieser Baugruppe k'nnen Sie folgende Einstellungen vornehmen:
f Die Stromversorgungsbaugruppen PS 951 k'nnen mit verschiedenen Netzspannungen
(DC!24!V, AC 120 V und AC 230 V) betrieben werden. Bei AC>Baugruppen stellen Sie den
Spannungswahlschalter auf den gewÂnschten Wert ein.
Die Betriebsspannungen werden Âber einen weiteren Schalter ein> oder ausgeschaltet.
f
eber einen Taster kann eine Batterieausfall>Meldung quittiert werden.
f
SIEMENS
SIMATIC S5
PS
Batt.
3.4V/5Ah
Replace by
trained
personnel
only !
+ >
EXT BATT 3,4 V
BATT LOW
5 V DC
5.2 V DC
24 V DC
}
INT DC I
POWER O
VOLTAGE
SELECTOR
L+
N
120/230V AC

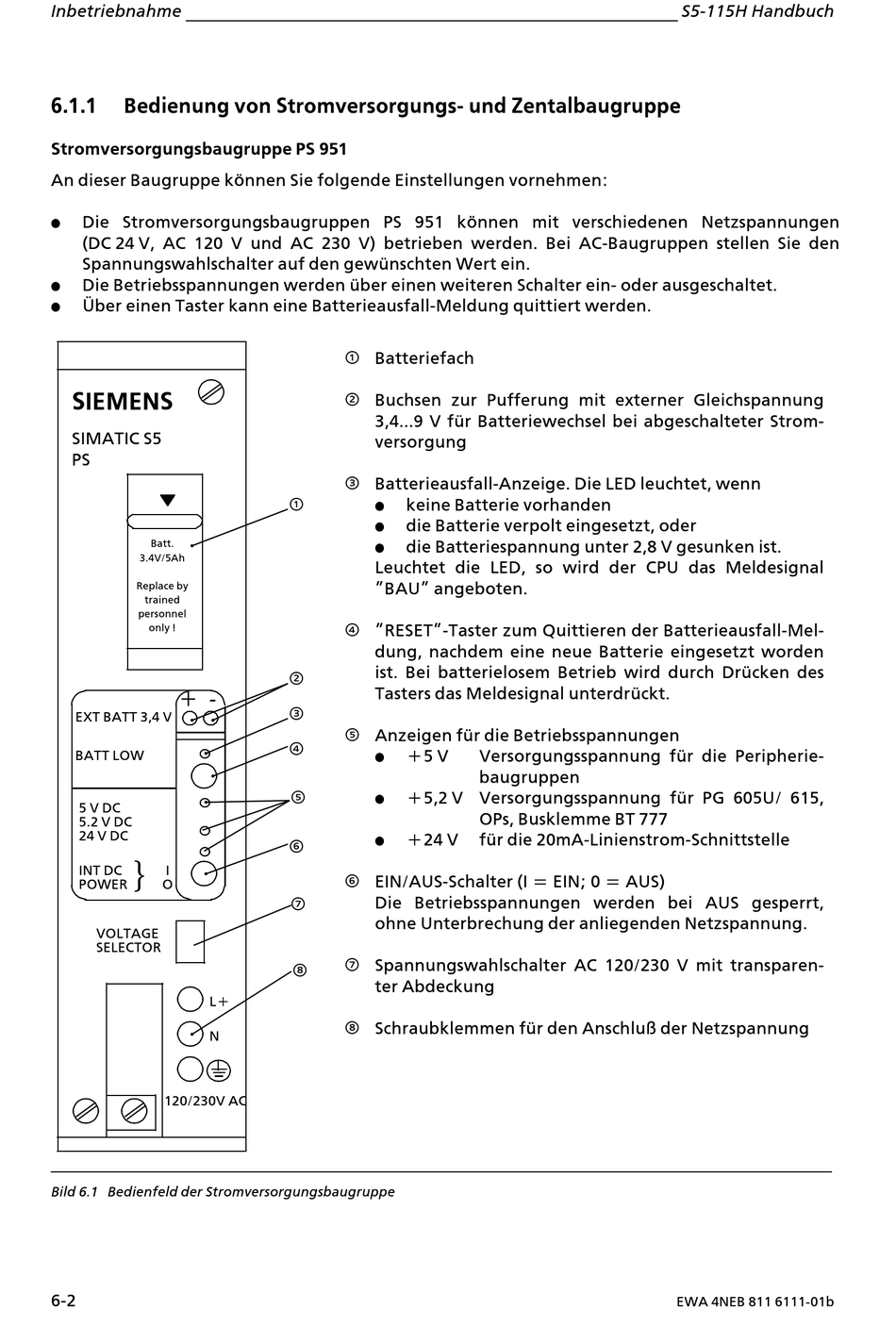

Bild 6.1 Bedienfeld der Stromversorgungsbaugruppe
6>2
— Batteriefach
" Buchsen zur Pufferung mit externer Gleichspannung
3,4...9 V fÂr Batteriewechsel bei abgeschalteter Strom>
versorgung
" Batterieausfall>Anzeige. Die LED leuchtet, wenn
— f keine Batterie vorhanden
f die Batterie verpolt eingesetzt, oder
f die Batteriespannung unter 2,8 V gesunken ist.
Leuchtet die LED, so wird der CPU das Meldesignal
∫BAU∫ angeboten.
' ∫RESET∫>Taster zum Quittieren der Batterieausfall>Mel>
dung, nachdem eine neue Batterie eingesetzt worden
ist. Bei batterielosem Betrieb wird durch DrÂcken des
"
Tasters das Meldesignal unterdrÂckt.
"
' Anzeigen fÂr die Betriebsspannungen
'
f +5 V
' f +5,2 V Versorgungsspannung fÂr PG 605U/ 615,
f +24 V
÷
÷ EIN/AUS>Schalter (I = EIN; 0 = AUS)
Die Betriebsspannungen werden bei AUS gesperrt,
◊
ohne Unterbrechung der anliegenden Netzspannung.
◊ Spannungswahlschalter AC 120/230 V mit transparen>
ÿ
ter Abdeckung
ÿ Schraubklemmen fÂr den Anschlu˚ der Netzspannung
Versorgungsspannung fÂr die Peripherie>
baugruppen
OPs, Busklemme BT 777
fÂr die 20mA>Linienstrom>Schnittstelle
