S5>115H Handbuch

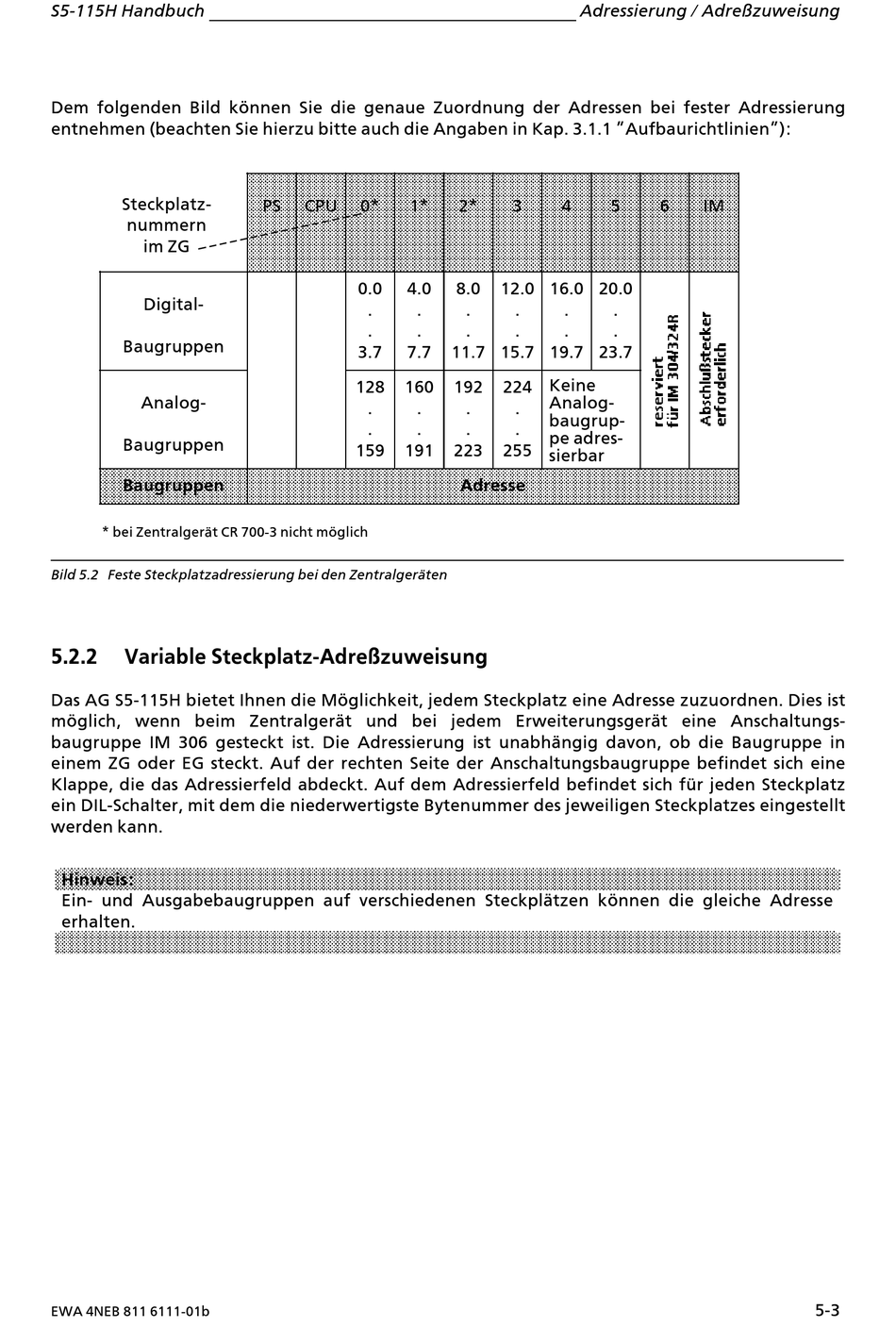

Dem folgenden Bild k'nnen Sie die genaue Zuordnung der Adressen bei fester Adressierung
entnehmen (beachten Sie hierzu bitte auch die Angaben in Kap. 3.1.1 ∫Aufbaurichtlinien∫):
Steckplatz>
nummern
im ZG
Digital>
Baugruppen
Analog>
Baugruppen
Baugruppen
* bei Zentralgerßt CR 700>3 nicht m'glich
Bild 5.2 Feste Steckplatzadressierung bei den Zentralgerßten
5.2.2
Variable Steckplatz>Adre˚zuweisung
Das AG S5>115H bietet Ihnen die M'glichkeit, jedem Steckplatz eine Adresse zuzuordnen. Dies ist
m'glich, wenn beim Zentralgerßt und bei jedem Erweiterungsgerßt eine Anschaltungs>
baugruppe IM 306 gesteckt ist. Die Adressierung ist unabhßngig davon, ob die Baugruppe in
einem ZG oder EG steckt. Auf der rechten Seite der Anschaltungsbaugruppe befindet sich eine
Klappe, die das Adressierfeld abdeckt. Auf dem Adressierfeld befindet sich fÂr jeden Steckplatz
ein DIL>Schalter, mit dem die niederwertigste Bytenummer des jeweiligen Steckplatzes eingestellt
werden kann.
Hinweis:
Ein> und Ausgabebaugruppen auf verschiedenen Steckplßtzen k'nnen die gleiche Adresse
erhalten.
EWA 4NEB 811 6111>01b
PS
CPU
0*
1*
0.0
4.0
.
.
.
.
3.7
7.7
128
160
.
.
.
.
159
191
Adressierung / Adre˚zuweisung
2*
3
4
5
8.0
12.0
16.0
20.0
.
.
.
.
.
.
.
.
11.7
15.7
19.7
23.7
Keine
192
224
Analog>
.
.
baugrup>
.
.
pe adres>
223
255
sierbar
Adresse
6
IM
5>3
