Aufbaurichtlinien
Montage des Frontsteckers
FÂhren Sie folgende Arbeitsschritte durch:
1. FronttÂre der Baugruppe aufklappen
2. Frontstecker in das Drehlager > unten an der Baugruppe > einhßngen
3. Frontstecker bis zum Anschlag nach hinten schwenken
4. Befestigungsschraube anziehen

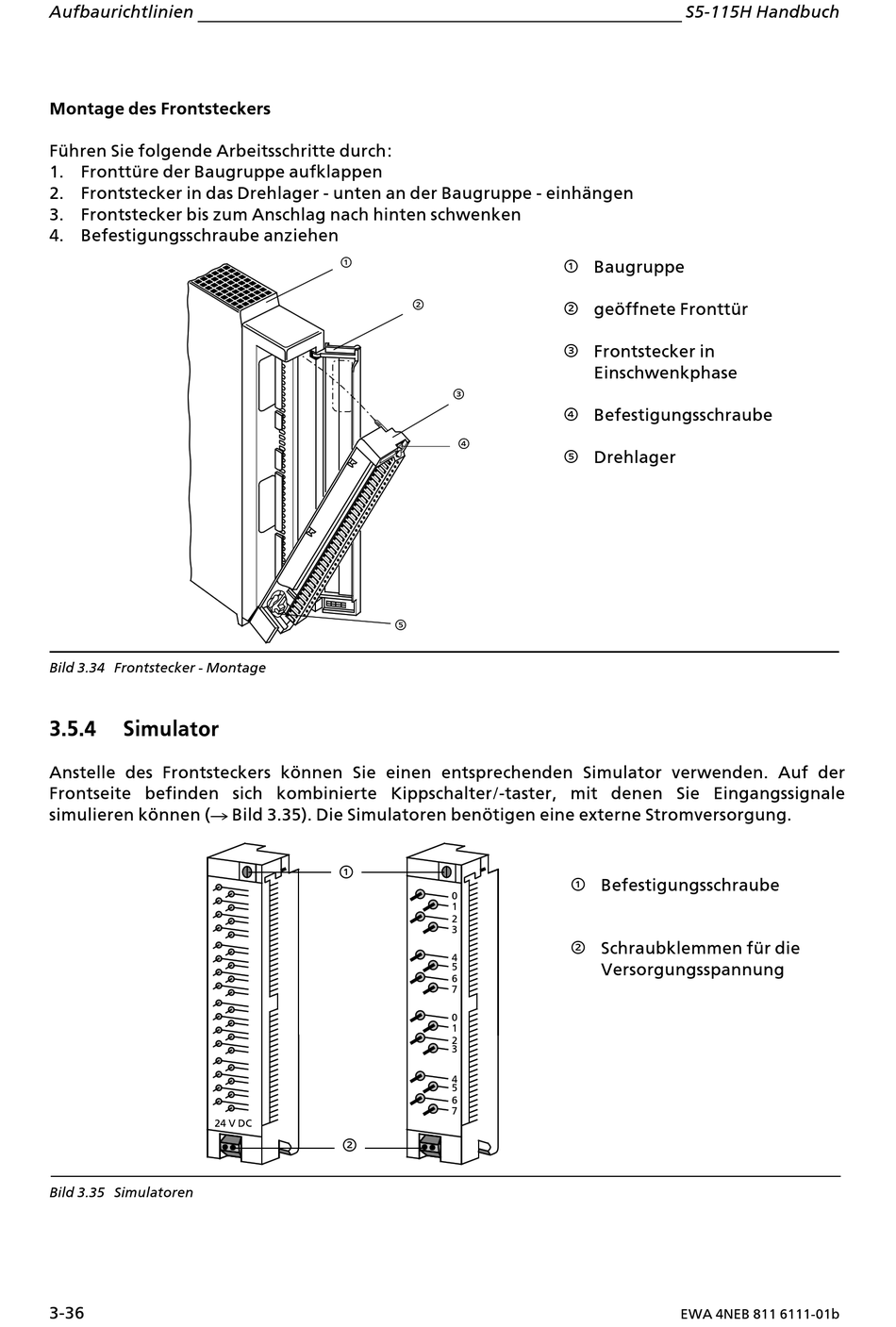

Bild 3.34 Frontstecker > Montage
3.5.4
Simulator
Anstelle des Frontsteckers k'nnen Sie einen entsprechenden Simulator verwenden. Auf der
Frontseite befinden sich kombinierte Kippschalter/>taster, mit denen Sie Eingangssignale
simulieren k'nnen (Æ!Bild!3.35). Die Simulatoren ben'tigen eine externe Stromversorgung.
24 V DC
Bild 3.35 Simulatoren
3>36
—
"
"
'
'
—
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
"
S5>115H Handbuch
— Baugruppe
" ge'ffnete FronttÂr
" Frontstecker in
Einschwenkphase
' Befestigungsschraube
' Drehlager
— Befestigungsschraube
" Schraubklemmen fÂr die
Versorgungsspannung
