Aufbaurichtlinien

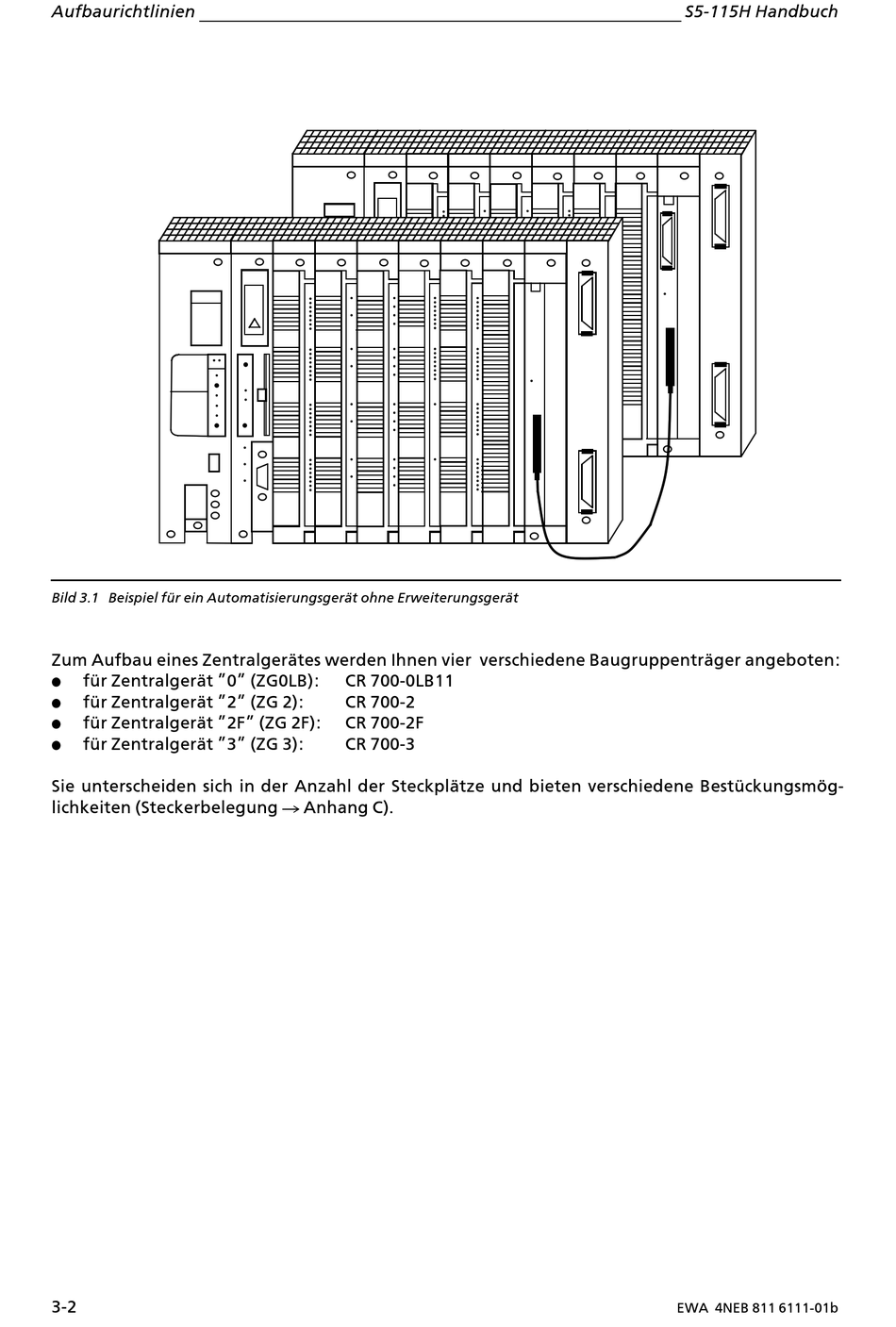

Bild 3.1 Beispiel fÂr ein Automatisierungsgerßt ohne Erweiterungsgerßt
Zum Aufbau eines Zentralgerßtes werden Ihnen vier verschiedene Baugruppentrßger angeboten:
f fÂr Zentralgerßt ∫0∫ (ZG0LB):
f fÂr Zentralgerßt ∫2∫ (ZG 2):
f fÂr Zentralgerßt ∫2F∫ (ZG 2F):
f fÂr Zentralgerßt ∫3∫ (ZG 3):
Sie unterscheiden sich in der Anzahl der Steckplßtze und bieten verschiedene BestÂckungsm'g>
lichkeiten (Steckerbelegung Æ Anhang C).
3>2
CR 700>0LB11
CR 700>2
CR 700>2F
CR 700>3
