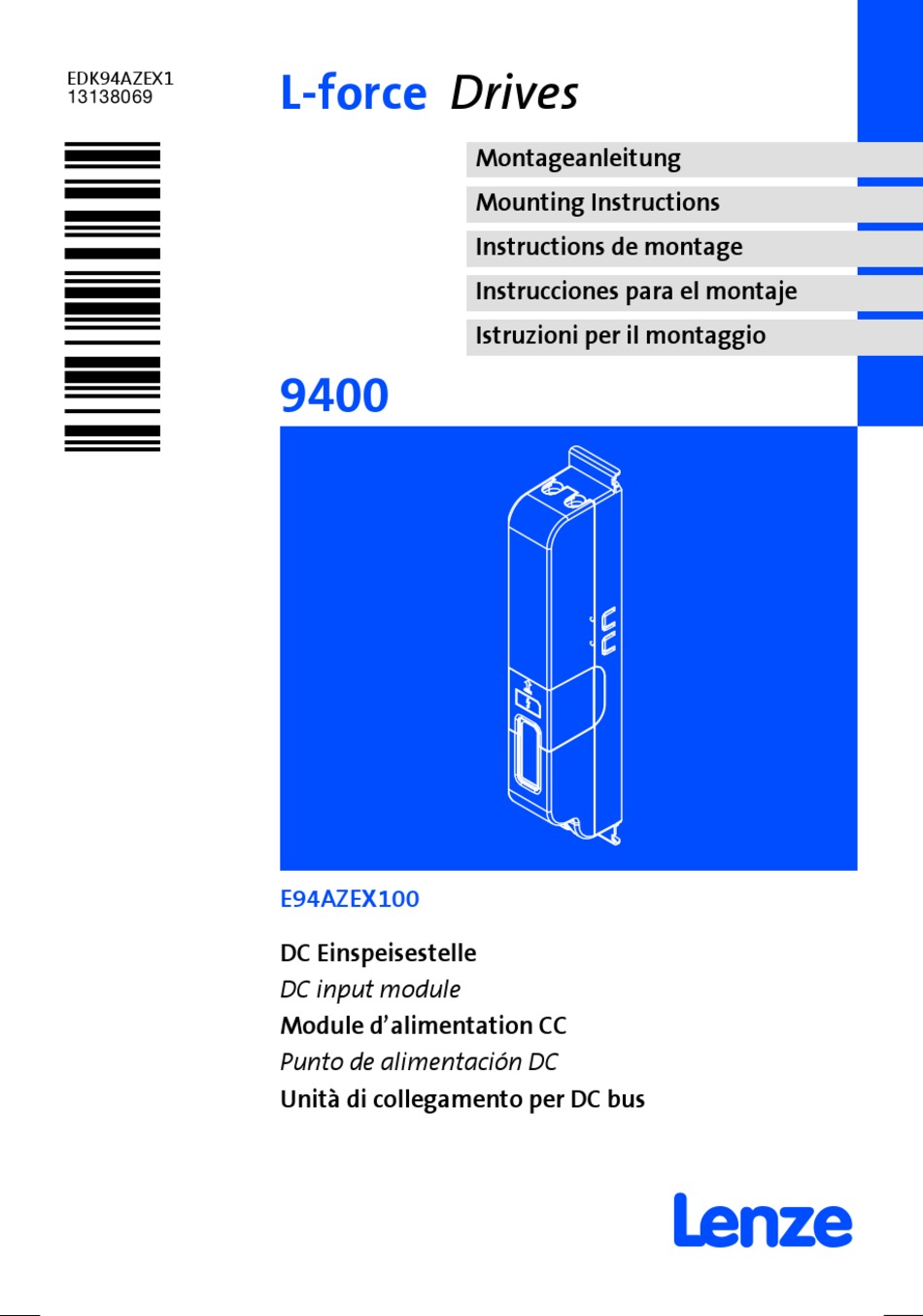

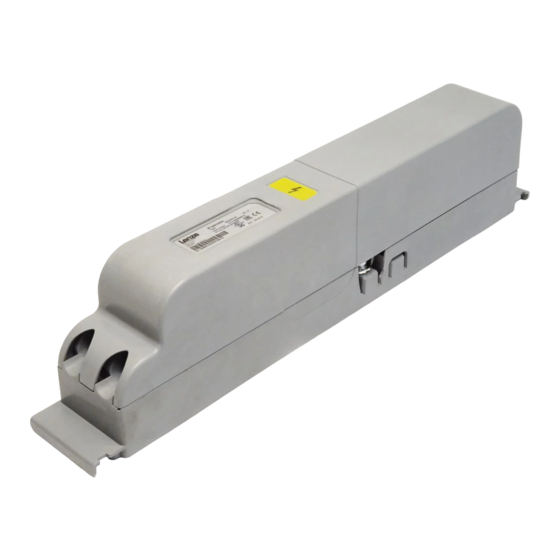

Lenze E94AZEX100 Montageanleitung
Dc einspeisestelle
Verwandte Anleitungen für Lenze E94AZEX100
Inhaltszusammenfassung für Lenze E94AZEX100
- Seite 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
- Seite 3 E94AZEX001...
-
Seite 4: Lieferumfang
Lieferumfang Pos. Beschreibung DC Einspeisestelle Montageanleitung Elemente der DC Einspeisestelle Pos. Beschreibung Typenschild X109 Durchführung für Stromschiene +UG X110 Durchführung für Stromschiene -UG X119 Durchführung für Eingangsleitung +UG X120 Durchführung für Eingangsleitung -UG X129 Durchführung für Ausgangsleitung +UG X130 Durchführung für Ausgangsleitung -UG EDK94AZEX1 DE/EN/FR/ES/IT 2.0... -
Seite 5: Gültigkeit
Gültigkeit Diese Anleitung ist gültig für ƒ DC Einspeisestelle E94AZEX100 Identifikation ERBMXXX011 Typenschlüssel Produktreihe Gerätegeneration Zubehör E = Einspeisestelle Bemessungsstrom 100 = 100 A Einsetzbarkeit Die Verwendung dieser DC Einspeisestelle ist zulässig mit Grundgeräten der Produktreihe 9400 ab der Typenschildbezeichnung... -
Seite 6: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ........... Definition der verwendeten Hinweise . -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Definition der verwendeten Hinweise Sicherheitshinweise Definition der verwendeten Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort... - Seite 8 Sicherheitshinweise Definition der verwendeten Hinweise Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL-approbierten Geräts in UL-approbierten Anlagen. Warnings! Möglicherweise wird das Antriebssystem nicht UL-gerecht betrie- ben, wenn nicht die entsprechenden Maßnahmen getroffen werden.
-
Seite 9: Restgefahren
Sicherheitshinweise Restgefahren Restgefahren Gefahr! Gefährliche elektrische Spannung Während des Betriebs und bis zu 3 Minuten nach dem Netzabschalten können an den Anschlüssen der DC Einspeisestelle gefährliche elektrische Spannungen anliegen. Mögliche Folgen: Tod oder schwere Verletzungen beim Berühren der Anschlüsse. ƒ Schutzmaßnahmen: Vor allen Arbeiten an der Einspeisestelle alle Geräte im ƒ... -
Seite 10: Technische Daten
Technische Daten Allgemeine Daten und Einsatzbedingungen Technische Daten Allgemeine Daten und Einsatzbedingungen Normen Konformität Niederspannungsrichlinie (73/23/EWG) Approbation UL 508C Power Conversion Equipment (File-No. 132659) Schutz Schutzart Schutzart EN 60529 IP 20 NEMA 250 Berührschutz nach Typ 1 Isolationsfestigkeit EN 61800-5-1 Überspannungskategorie III Reduzierung ab 2000 m: Überspannungskategorie II Umweltbedingungen... -
Seite 11: Elektrische Daten
455 - 0 % ... 620 + 0 % 2/PE DC 565 - 0 % ... 775 + 0 % Phasen- Phasen Spannung Freq. Strom [A] Strom [A] zahl [Hz] max. +45° C max. +55° C E94AZEX100 325/565/705 0 (DC) 100/100/100 75/75/75 Umgebungstemperatur im Schaltschrank EDK94AZEX1 DE/EN/FR/ES/IT 2.0... -
Seite 12: Mechanische Daten
Technische Daten Mechanische Daten Mechanische Daten E94AZEX004 Alle Maße in Millimeter. Masse [kg] E94AZEX100 EDK94AZEX1 DE/EN/FR/ES/IT 2.0... -
Seite 13: Mechanische Installation
Mechanische Installation Anordnung der Geräte Mechanische Installation Anordnung der Geräte SSP94PN200 E94AZEX100 DC Einspeisestelle E94AZPPxxxx Montagesockel DC Versorgungsmodul 9400 E94AZPxxxxx Montagesockel Achsmodul 9400 EDK94AZEX1 DE/EN/FR/ES/IT 2.0... - Seite 14 Mechanische Installation Anordnung der Geräte Hinweis! Der Montageort und das Montagematerial muss die mechanische Verbindung dauerhaft gewährleisten. Wir empfehlen zur Befestigung der DC Einspeisestelle, das Lochraster der Achsmodule einzuhalten. Der Lochabstand entspricht dem der Gerätegröße I. Weitere Informationen entnehmen Sie der Montageanleitung zum Achsmodul-Montagesockel (EDK94ZPM113).
-
Seite 15: Montageschritte
Mechanische Installation Montageschritte Montageschritte E94AZEX002 EDK94AZEX1 DE/EN/FR/ES/IT 2.0... -
Seite 16: Elektrische Installation
Elektrische Installation Anschlussplan Elektrische Installation Anschlussplan X119 X120 X109 X110 X129 X130 E94AZEX006 EDK94AZEX1 DE/EN/FR/ES/IT 2.0... -
Seite 17: Anschlussdaten
(+UG, -UG) mit M8-Ringkabelschuh E94AZEX007 Klemmendaten Klemmendaten Schrauben- Schrauben max. Leiterquerschnitt Anzugsmoment antrieb t i b [AWG] [Nm] [lb-in] E94AZEX100 SW13 Klemme X109/X110 Beschriftung Beschreibung Anschluss der Stromschiene (+UG, -UG) E94AZEX008 Klemmendaten Klemmendaten Schrauben- Schrauben max. Leiterquerschnitt Anzugsmoment antrieb... -
Seite 18: Montageschritte
Elektrische Installation Montageschritte Montageschritte E94AZEX003 EDK94AZEX1 DE/EN/FR/ES/IT 2.0... - Seite 19 Elektrische Installation Montageschritte E94AZEX005 EDK94AZEX1 DE/EN/FR/ES/IT 2.0...
