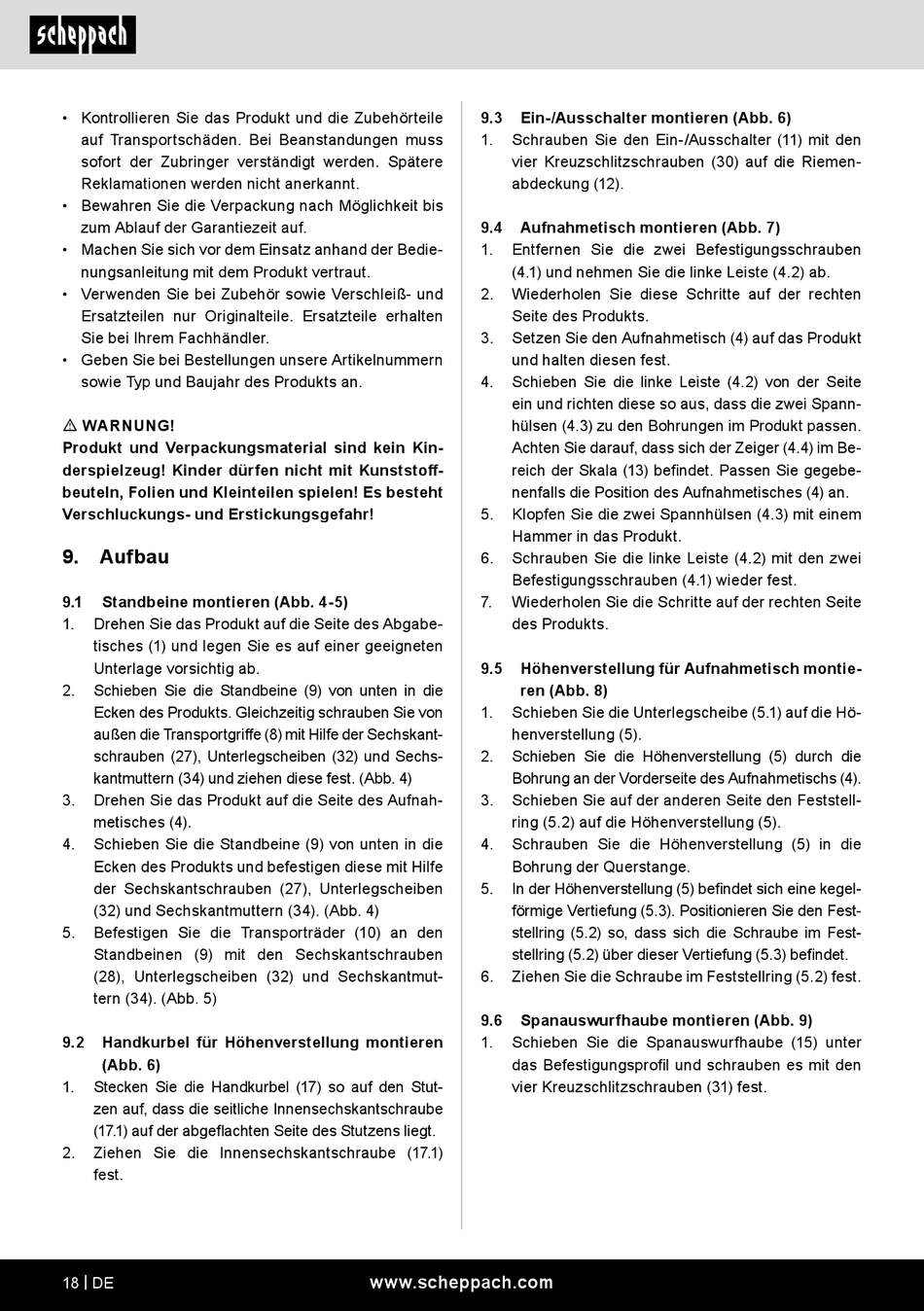

• Kontrollieren Sie das Produkt und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedie-
nungsanleitung mit dem Produkt vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Produkts an.
m WARNUNG!
Produkt und Verpackungsmaterial sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
9.
Aufbau
9.1
Standbeine montieren (Abb. 4-5)
1.
Drehen Sie das Produkt auf die Seite des Abgabe-
tisches (1) und legen Sie es auf einer geeigneten
Unterlage vorsichtig ab.
2.
Schieben Sie die Standbeine (9) von unten in die
Ecken des Produkts. Gleichzeitig schrauben Sie von
außen die Transportgriffe (8) mit Hilfe der Sechskant-
schrauben (27), Unterlegscheiben (32) und Sechs-
kantmuttern (34) und ziehen diese fest. (Abb. 4)
3.
Drehen Sie das Produkt auf die Seite des Aufnah-
metisches (4).
4.
Schieben Sie die Standbeine (9) von unten in die
Ecken des Produkts und befestigen diese mit Hilfe
der Sechskantschrauben (27), Unterlegscheiben
(32) und Sechskantmuttern (34). (Abb. 4)
5.
Befestigen Sie die Transporträder (10) an den
Standbeinen (9) mit den Sechskantschrauben
(28), Unterlegscheiben (32) und Sechskantmut-
tern (34). (Abb. 5)
9.2
Handkurbel für Höhenverstellung montieren
(Abb. 6)
1.
Stecken Sie die Handkurbel (17) so auf den Stut-
zen auf, dass die seitliche Innensechskantschraube
(17.1) auf der abgeflachten Seite des Stutzens liegt.
2.
Ziehen Sie die Innensechskantschraube (17.1)
fest.
18 | DE
9.3
Ein-/Ausschalter montieren (Abb. 6)
1.
Schrauben Sie den Ein-/Ausschalter (11) mit den
vier Kreuzschlitzschrauben (30) auf die Riemen-
abdeckung (12).
9.4
Aufnahmetisch montieren (Abb. 7)
1.
Entfernen Sie die zwei Befestigungsschrauben
(4.1) und nehmen Sie die linke Leiste (4.2) ab.
2.
Wiederholen Sie diese Schritte auf der rechten
Seite des Produkts.
3.
Setzen Sie den Aufnahmetisch (4) auf das Produkt
und halten diesen fest.
4.
Schieben Sie die linke Leiste (4.2) von der Seite
ein und richten diese so aus, dass die zwei Spann-
hülsen (4.3) zu den Bohrungen im Produkt passen.
Achten Sie darauf, dass sich der Zeiger (4.4) im Be-
reich der Skala (13) befindet. Passen Sie gegebe-
nenfalls die Position des Aufnahmetisches (4) an.
5.
Klopfen Sie die zwei Spannhülsen (4.3) mit einem
Hammer in das Produkt.
6.
Schrauben Sie die linke Leiste (4.2) mit den zwei
Befestigungsschrauben (4.1) wieder fest.
7.
Wiederholen Sie die Schritte auf der rechten Seite
des Produkts.
9.5
Höhenverstellung für Aufnahmetisch montie-
ren (Abb. 8)
1.
Schieben Sie die Unterlegscheibe (5.1) auf die Hö-
henverstellung (5).
2.
Schieben Sie die Höhenverstellung (5) durch die
Bohrung an der Vorderseite des Aufnahmetischs (4).
3.
Schieben Sie auf der anderen Seite den Feststell-
ring (5.2) auf die Höhenverstellung (5).
4.
Schrauben Sie die Höhenverstellung (5) in die
Bohrung der Querstange.
5.
In der Höhenverstellung (5) befindet sich eine kegel-
förmige Vertiefung (5.3). Positionieren Sie den Fest-
stellring (5.2) so, dass sich die Schraube im Fest-
stellring (5.2) über dieser Vertiefung (5.3) befindet.
6.
Ziehen Sie die Schraube im Feststellring (5.2) fest.
9.6
Spanauswurfhaube montieren (Abb. 9)
1.
Schieben Sie die Spanauswurfhaube (15) unter
das Befestigungsprofil und schrauben es mit den
vier Kreuzschlitzschrauben (31) fest.
www.scheppach.com
