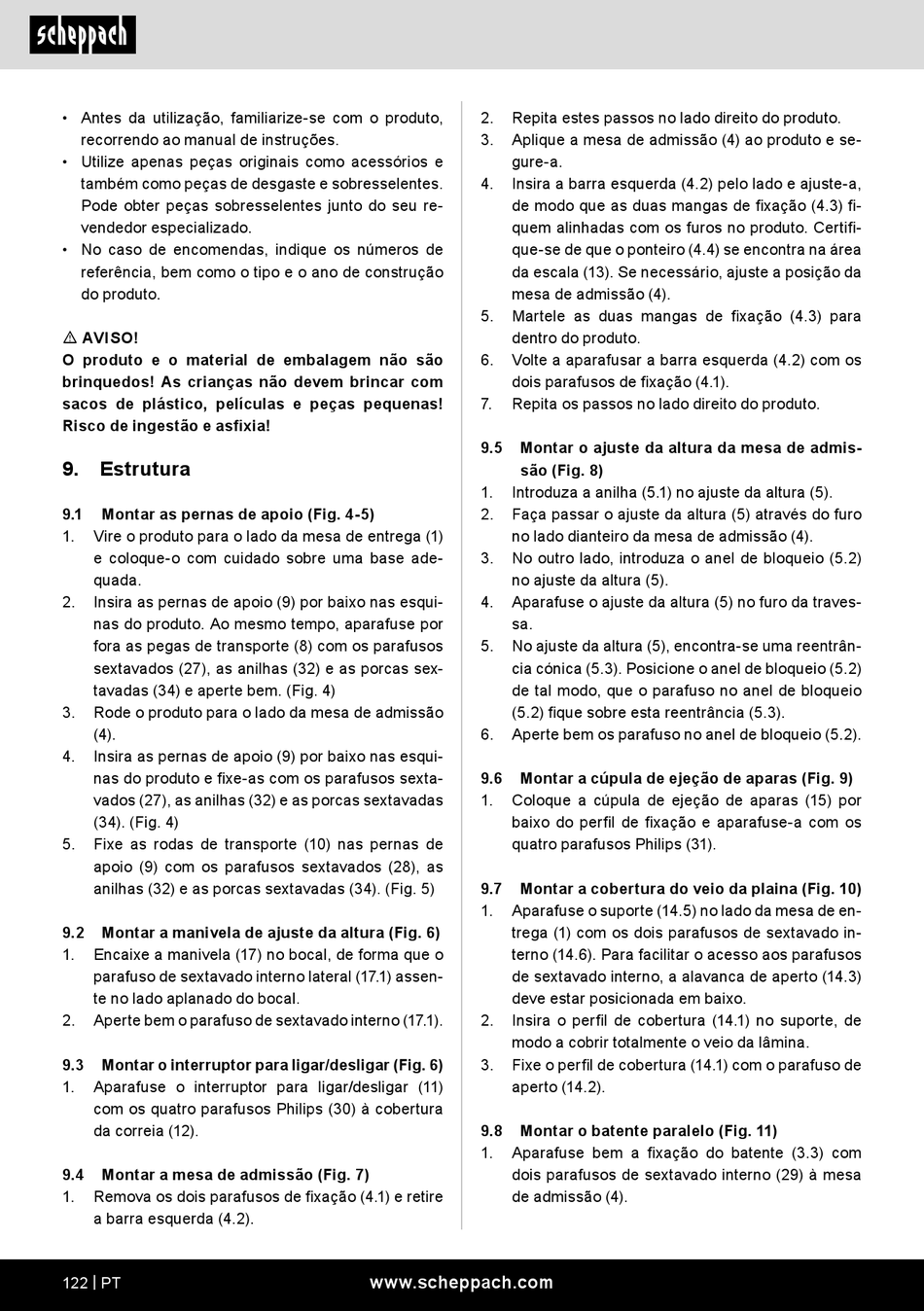

• Antes da utilização, familiarize-se com o produto,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu re-
vendedor especializado.
• No caso de encomendas, indique os números de
referência, bem como o tipo e o ano de construção
do produto.
m AVISO!
O produto e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
9. Estrutura
9.1 Montar as pernas de apoio (Fig. 4-5)
1. Vire o produto para o lado da mesa de entrega (1)
e coloque-o com cuidado sobre uma base ade-
quada.
2. Insira as pernas de apoio (9) por baixo nas esqui-
nas do produto. Ao mesmo tempo, aparafuse por
fora as pegas de transporte (8) com os parafusos
sextavados (27), as anilhas (32) e as porcas sex-
tavadas (34) e aperte bem. (Fig. 4)
3. Rode o produto para o lado da mesa de admissão
(4).
4. Insira as pernas de apoio (9) por baixo nas esqui-
nas do produto e fixe-as com os parafusos sexta-
vados (27), as anilhas (32) e as porcas sextavadas
(34). (Fig. 4)
5. Fixe as rodas de transporte (10) nas pernas de
apoio (9) com os parafusos sextavados (28), as
anilhas (32) e as porcas sextavadas (34). (Fig. 5)
9.2 Montar a manivela de ajuste da altura (Fig. 6)
1. Encaixe a manivela (17) no bocal, de forma que o
parafuso de sextavado interno lateral (17.1) assen-
te no lado aplanado do bocal.
2. Aperte bem o parafuso de sextavado interno (17.1).
9.3 Montar o interruptor para ligar/desligar (Fig. 6)
1. Aparafuse o interruptor para ligar/desligar (11)
com os quatro parafusos Philips (30) à cobertura
da correia (12).
9.4 Montar a mesa de admissão (Fig. 7)
1. Remova os dois parafusos de fixação (4.1) e retire
a barra esquerda (4.2).
122 | PT
2. Repita estes passos no lado direito do produto.
3. Aplique a mesa de admissão (4) ao produto e se-
gure-a.
4. Insira a barra esquerda (4.2) pelo lado e ajuste-a,
de modo que as duas mangas de fixação (4.3) fi-
quem alinhadas com os furos no produto. Certifi-
que-se de que o ponteiro (4.4) se encontra na área
da escala (13). Se necessário, ajuste a posição da
mesa de admissão (4).
5. Martele as duas mangas de fixação (4.3) para
dentro do produto.
6. Volte a aparafusar a barra esquerda (4.2) com os
dois parafusos de fixação (4.1).
7. Repita os passos no lado direito do produto.
9.5 Montar o ajuste da altura da mesa de admis-
são (Fig. 8)
1. Introduza a anilha (5.1) no ajuste da altura (5).
2. Faça passar o ajuste da altura (5) através do furo
no lado dianteiro da mesa de admissão (4).
3. No outro lado, introduza o anel de bloqueio (5.2)
no ajuste da altura (5).
4. Aparafuse o ajuste da altura (5) no furo da traves-
sa.
5. No ajuste da altura (5), encontra-se uma reentrân-
cia cónica (5.3). Posicione o anel de bloqueio (5.2)
de tal modo, que o parafuso no anel de bloqueio
(5.2) fique sobre esta reentrância (5.3).
6. Aperte bem os parafuso no anel de bloqueio (5.2).
9.6 Montar a cúpula de ejeção de aparas (Fig. 9)
1. Coloque a cúpula de ejeção de aparas (15) por
baixo do perfil de fixação e aparafuse-a com os
quatro parafusos Philips (31).
9.7 Montar a cobertura do veio da plaina (Fig. 10)
1. Aparafuse o suporte (14.5) no lado da mesa de en-
trega (1) com os dois parafusos de sextavado in-
terno (14.6). Para facilitar o acesso aos parafusos
de sextavado interno, a alavanca de aperto (14.3)
deve estar posicionada em baixo.
2. Insira o perfil de cobertura (14.1) no suporte, de
modo a cobrir totalmente o veio da lâmina.
3. Fixe o perfil de cobertura (14.1) com o parafuso de
aperto (14.2).
9.8 Montar o batente paralelo (Fig. 11)
1. Aparafuse bem a fixação do batente (3.3) com
dois parafusos de sextavado interno (29) à mesa
de admissão (4).
