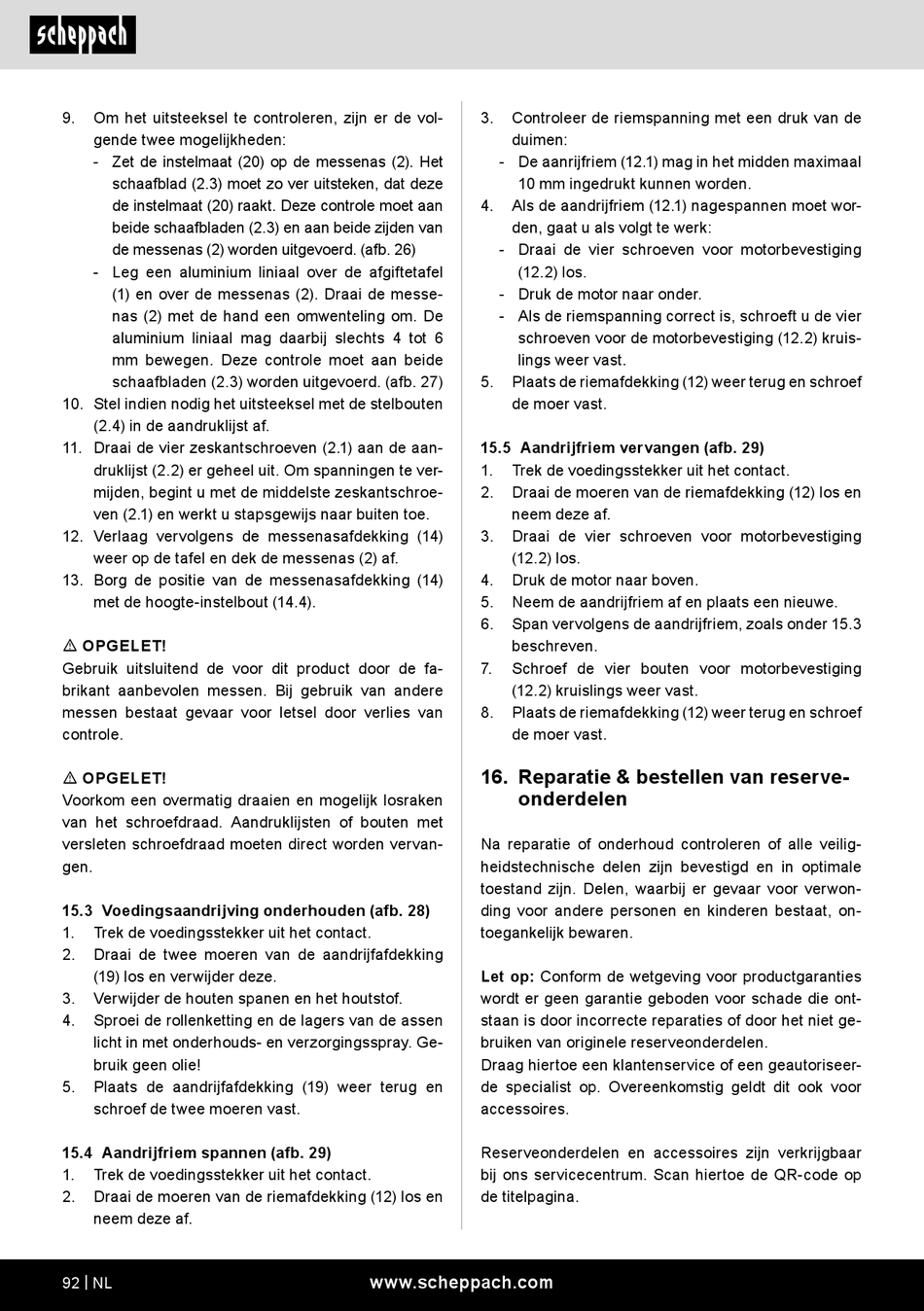

Scheppach HMS1500 Originalbetriebsanleitung Seite 92

9. Om het uitsteeksel te controleren, zijn er de vol-
gende twee mogelijkheden:
- Zet de instelmaat (20) op de messenas (2). Het
schaafblad (2.3) moet zo ver uitsteken, dat deze
de instelmaat (20) raakt. Deze controle moet aan
beide schaafbladen (2.3) en aan beide zijden van
de messenas (2) worden uitgevoerd. (afb. 26)
- Leg een aluminium liniaal over de afgiftetafel
(1) en over de messenas (2). Draai de messe-
nas (2) met de hand een omwenteling om. De
aluminium liniaal mag daarbij slechts 4 tot 6
mm bewegen. Deze controle moet aan beide
schaafbladen (2.3) worden uitgevoerd. (afb. 27)
10. Stel indien nodig het uitsteeksel met de stelbouten
(2.4) in de aandruklijst af.
11. Draai de vier zeskantschroeven (2.1) aan de aan-
druklijst (2.2) er geheel uit. Om spanningen te ver-
mijden, begint u met de middelste zeskantschroe-
ven (2.1) en werkt u stapsgewijs naar buiten toe.
12. Verlaag vervolgens de messenasafdekking (14)
weer op de tafel en dek de messenas (2) af.
13. Borg de positie van de messenasafdekking (14)
met de hoogte-instelbout (14.4).
m OPGELET!
Gebruik uitsluitend de voor dit product door de fa-
brikant aanbevolen messen. Bij gebruik van andere
messen bestaat gevaar voor letsel door verlies van
controle.
m OPGELET!
Voorkom een overmatig draaien en mogelijk losraken
van het schroefdraad. Aandruklijsten of bouten met
versleten schroefdraad moeten direct worden vervan-
gen.
15.3 Voedingsaandrijving onderhouden (afb. 28)
1. Trek de voedingsstekker uit het contact.
2. Draai de twee moeren van de aandrijfafdekking
(19) los en verwijder deze.
3. Verwijder de houten spanen en het houtstof.
4. Sproei de rollenketting en de lagers van de assen
licht in met onderhouds- en verzorgingsspray. Ge-
bruik geen olie!
5. Plaats de aandrijfafdekking (19) weer terug en
schroef de twee moeren vast.
15.4 Aandrijfriem spannen (afb. 29)
1. Trek de voedingsstekker uit het contact.
2. Draai de moeren van de riemafdekking (12) los en
neem deze af.
92 | NL
3. Controleer de riemspanning met een druk van de
duimen:
- De aanrijfriem (12.1) mag in het midden maximaal
10 mm ingedrukt kunnen worden.
4. Als de aandrijfriem (12.1) nagespannen moet wor-
den, gaat u als volgt te werk:
- Draai de vier schroeven voor motorbevestiging
(12.2) los.
- Druk de motor naar onder.
- Als de riemspanning correct is, schroeft u de vier
schroeven voor de motorbevestiging (12.2) kruis-
lings weer vast.
5. Plaats de riemafdekking (12) weer terug en schroef
de moer vast.
15.5 Aandrijfriem vervangen (afb. 29)
1. Trek de voedingsstekker uit het contact.
2. Draai de moeren van de riemafdekking (12) los en
neem deze af.
3. Draai de vier schroeven voor motorbevestiging
(12.2) los.
4. Druk de motor naar boven.
5. Neem de aandrijfriem af en plaats een nieuwe.
6. Span vervolgens de aandrijfriem, zoals onder 15.3
beschreven.
7. Schroef de vier bouten voor motorbevestiging
(12.2) kruislings weer vast.
8. Plaats de riemafdekking (12) weer terug en schroef
de moer vast.
16. Reparatie & bestellen van reserve-
onderdelen
Na reparatie of onderhoud controleren of alle veilig-
heidstechnische delen zijn bevestigd en in optimale
toestand zijn. Delen, waarbij er gevaar voor verwon-
ding voor andere personen en kinderen bestaat, on-
toegankelijk bewaren.
Let op: Conform de wetgeving voor productgaranties
wordt er geen garantie geboden voor schade die ont-
staan is door incorrecte reparaties of door het niet ge-
bruiken van originele reserveonderdelen.
Draag hiertoe een klantenservice of een geautoriseer-
de specialist op. Overeenkomstig geldt dit ook voor
accessoires.
Reserveonderdelen en accessoires zijn verkrijgbaar
bij ons servicecentrum. Scan hiertoe de QR-code op
de titelpagina.
