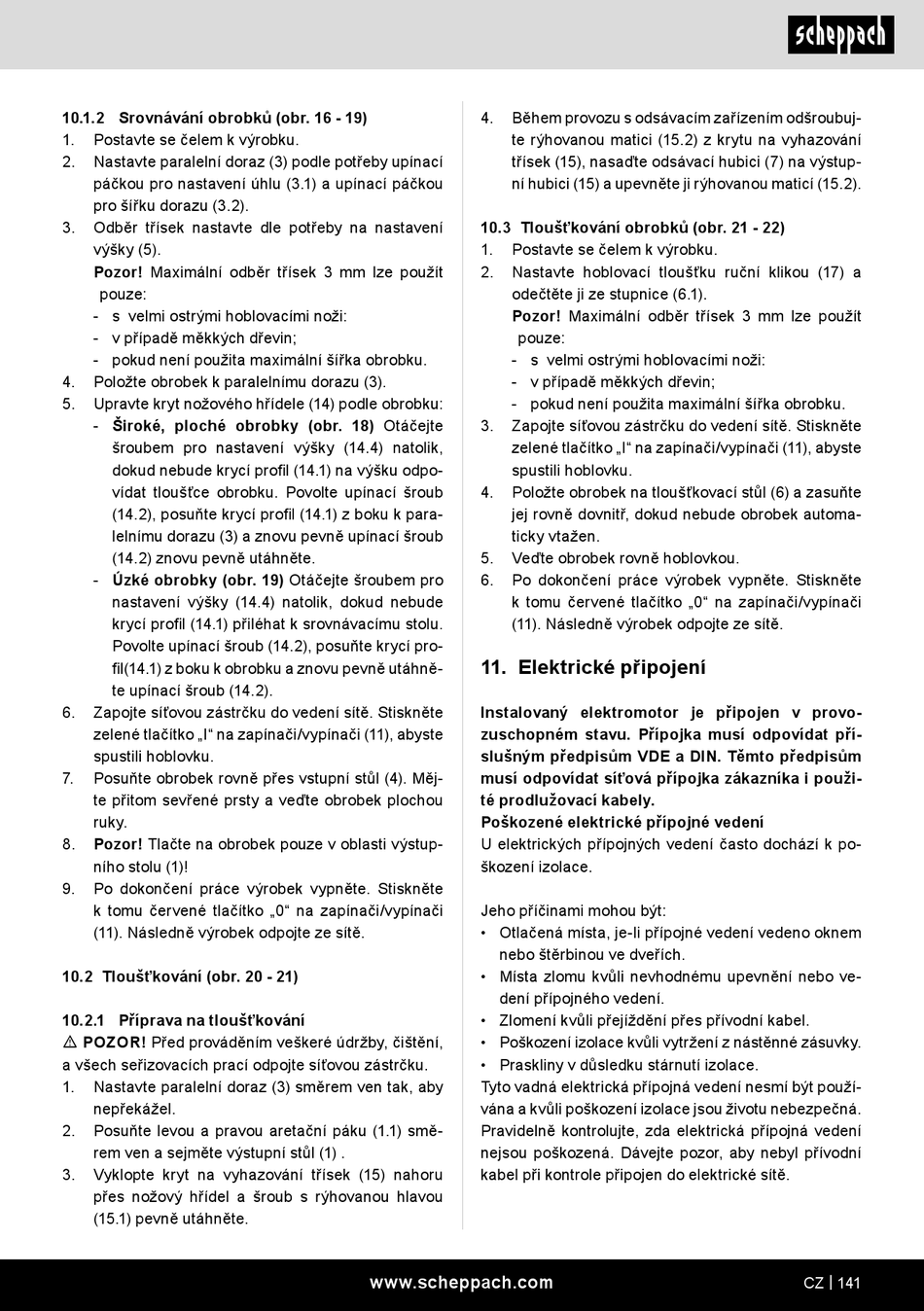

10.1.2 Srovnávání obrobků (obr. 16 - 19)
1.
Postavte se čelem k výrobku.
2.
Nastavte paralelní doraz (3) podle potřeby upínací
páčkou pro nastavení úhlu (3.1) a upínací páčkou
pro šířku dorazu (3.2).
3.
Odběr třísek nastavte dle potřeby na nastavení
výšky (5).
Pozor! Maximální odběr třísek 3 mm lze použít
pouze:
- s velmi ostrými hoblovacími noži:
- v případě měkkých dřevin;
- pokud není použita maximální šířka obrobku.
4.
Položte obrobek k paralelnímu dorazu (3).
5.
Upravte kryt nožového hřídele (14) podle obrobku:
- Široké, ploché obrobky (obr. 18) Otáčejte
šroubem pro nastavení výšky (14.4) natolik,
dokud nebude krycí profil (14.1) na výšku odpo-
vídat tloušťce obrobku. Povolte upínací šroub
(14.2), posuňte krycí profil (14.1) z boku k para-
lelnímu dorazu (3) a znovu pevně upínací šroub
(14.2) znovu pevně utáhněte.
- Úzké obrobky (obr. 19) Otáčejte šroubem pro
nastavení výšky (14.4) natolik, dokud nebude
krycí profil (14.1) přiléhat k srovnávacímu stolu.
Povolte upínací šroub (14.2), posuňte krycí pro-
fil(14.1) z boku k obrobku a znovu pevně utáhně-
te upínací šroub (14.2).
6.
Zapojte síťovou zástrčku do vedení sítě. Stiskněte
zelené tlačítko „I" na zapínači/vypínači (11), abyste
spustili hoblovku.
7.
Posuňte obrobek rovně přes vstupní stůl (4). Měj-
te přitom sevřené prsty a veďte obrobek plochou
ruky.
8.
Pozor! Tlačte na obrobek pouze v oblasti výstup-
ního stolu (1)!
9.
Po dokončení práce výrobek vypněte. Stiskněte
k tomu červené tlačítko „0" na zapínači/vypínači
(11). Následně výrobek odpojte ze sítě.
10.2 Tloušťkování (obr. 20 - 21)
10.2.1 Příprava na tloušťkování
m POZOR! Před prováděním veškeré údržby, čištění,
a všech seřizovacích prací odpojte síťovou zástrčku.
1.
Nastavte paralelní doraz (3) směrem ven tak, aby
nepřekážel.
2.
Posuňte levou a pravou aretační páku (1.1) smě-
rem ven a sejměte výstupní stůl (1) .
3.
Vyklopte kryt na vyhazování třísek (15) nahoru
přes nožový hřídel a šroub s rýhovanou hlavou
(15.1) pevně utáhněte.
4.
Během provozu s odsávacím zařízením odšroubuj-
te rýhovanou matici (15.2) z krytu na vyhazování
třísek (15), nasaďte odsávací hubici (7) na výstup-
ní hubici (15) a upevněte ji rýhovanou maticí (15.2).
10.3 Tloušťkování obrobků (obr. 21 - 22)
1.
Postavte se čelem k výrobku.
2.
Nastavte hoblovací tloušťku ruční klikou (17) a
odečtěte ji ze stupnice (6.1).
Pozor! Maximální odběr třísek 3 mm lze použít
pouze:
- s velmi ostrými hoblovacími noži:
- v případě měkkých dřevin;
- pokud není použita maximální šířka obrobku.
3.
Zapojte síťovou zástrčku do vedení sítě. Stiskněte
zelené tlačítko „I" na zapínači/vypínači (11), abyste
spustili hoblovku.
4.
Položte obrobek na tloušťkovací stůl (6) a zasuňte
jej rovně dovnitř, dokud nebude obrobek automa-
ticky vtažen.
5.
Veďte obrobek rovně hoblovkou.
6.
Po dokončení práce výrobek vypněte. Stiskněte
k tomu červené tlačítko „0" na zapínači/vypínači
(11). Následně výrobek odpojte ze sítě.
11. Elektrické připojení
Instalovaný elektromotor je připojen v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpisům
musí odpovídat síťová přípojka zákazníka i použi-
té prodlužovací kabely.
Poškozené elektrické přípojné vedení
U elektrických přípojných vedení často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Otlačená místa, je-li přípojné vedení vedeno oknem
nebo štěrbinou ve dveřích.
• Místa zlomu kvůli nevhodnému upevnění nebo ve-
dení přípojného vedení.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z nástěnné zásuvky.
• Praskliny v důsledku stárnutí izolace.
Tyto vadná elektrická přípojná vedení nesmí být použí-
vána a kvůli poškození izolace jsou životu nebezpečná.
Pravidelně kontrolujte, zda elektrická přípojná vedení
nejsou poškozená. Dávejte pozor, aby nebyl přívodní
kabel při kontrole připojen do elektrické sítě.
www.scheppach.com
CZ | 141
