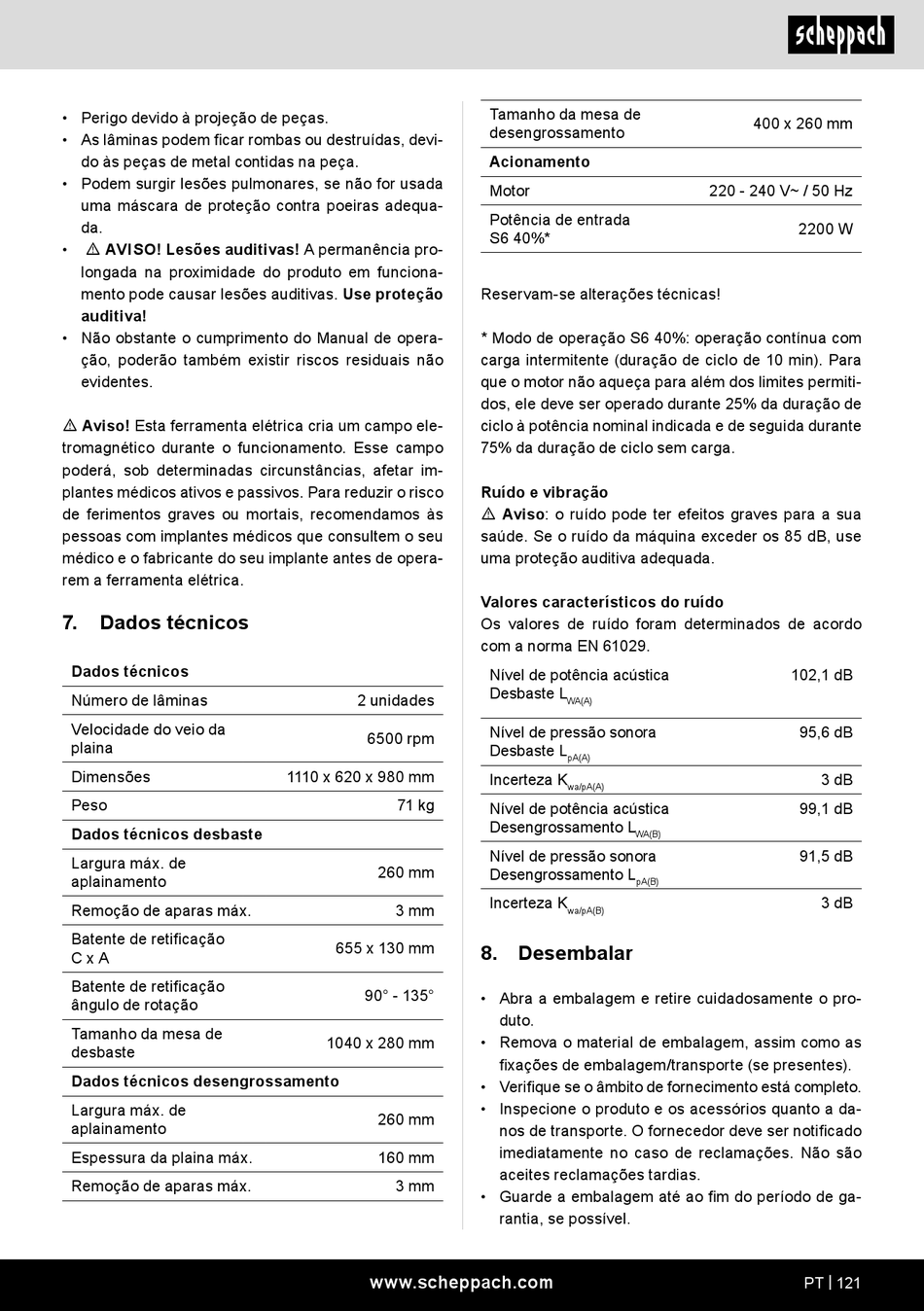

Scheppach HMS1500 Originalbetriebsanleitung Seite 121

• Perigo devido à projeção de peças.
• As lâminas podem ficar rombas ou destruídas, devi-
do às peças de metal contidas na peça.
• Podem surgir lesões pulmonares, se não for usada
uma máscara de proteção contra poeiras adequa-
da.
m AVISO! Lesões auditivas! A permanência pro-
•
longada na proximidade do produto em funciona-
mento pode causar lesões auditivas. Use proteção
auditiva!
• Não obstante o cumprimento do Manual de opera-
ção, poderão também existir riscos residuais não
evidentes.
m Aviso! Esta ferramenta elétrica cria um campo ele-
tromagnético durante o funcionamento. Esse campo
poderá, sob determinadas circunstâncias, afetar im-
plantes médicos ativos e passivos. Para reduzir o risco
de ferimentos graves ou mortais, recomendamos às
pessoas com implantes médicos que consultem o seu
médico e o fabricante do seu implante antes de opera-
rem a ferramenta elétrica.
7. Dados técnicos
Dados técnicos
Número de lâminas
Velocidade do veio da
plaina
Dimensões
Peso
Dados técnicos desbaste
Largura máx. de
aplainamento
Remoção de aparas máx.
Batente de retificação
C x A
Batente de retificação
ângulo de rotação
Tamanho da mesa de
desbaste
Dados técnicos desengrossamento
Largura máx. de
aplainamento
Espessura da plaina máx.
Remoção de aparas máx.
2 unidades
6500 rpm
1110 x 620 x 980 mm
71 kg
260 mm
3 mm
655 x 130 mm
90° - 135°
1040 x 280 mm
260 mm
160 mm
3 mm
www.scheppach.com
Tamanho da mesa de
desengrossamento
Acionamento
Motor
Potência de entrada
S6 40%*
Reservam-se alterações técnicas!
* Modo de operação S6 40%: operação contínua com
carga intermitente (duração de ciclo de 10 min). Para
que o motor não aqueça para além dos limites permiti-
dos, ele deve ser operado durante 25% da duração de
ciclo à potência nominal indicada e de seguida durante
75% da duração de ciclo sem carga.
Ruído e vibração
m Aviso: o ruído pode ter efeitos graves para a sua
saúde. Se o ruído da máquina exceder os 85 dB, use
uma proteção auditiva adequada.
Valores característicos do ruído
Os valores de ruído foram determinados de acordo
com a norma EN 61029.
Nível de potência acústica
Desbaste L
WA(A)
Nível de pressão sonora
Desbaste L
pA(A)
Incerteza K
wa/pA(A)
Nível de potência acústica
Desengrossamento L
WA(B)
Nível de pressão sonora
Desengrossamento L
pA(B)
Incerteza K
wa/pA(B)
8. Desembalar
• Abra a embalagem e retire cuidadosamente o pro-
duto.
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o produto e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser notificado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
400 x 260 mm
220 - 240 V~ / 50 Hz
2200 W
102,1 dB
95,6 dB
3 dB
99,1 dB
91,5 dB
3 dB
PT | 121
